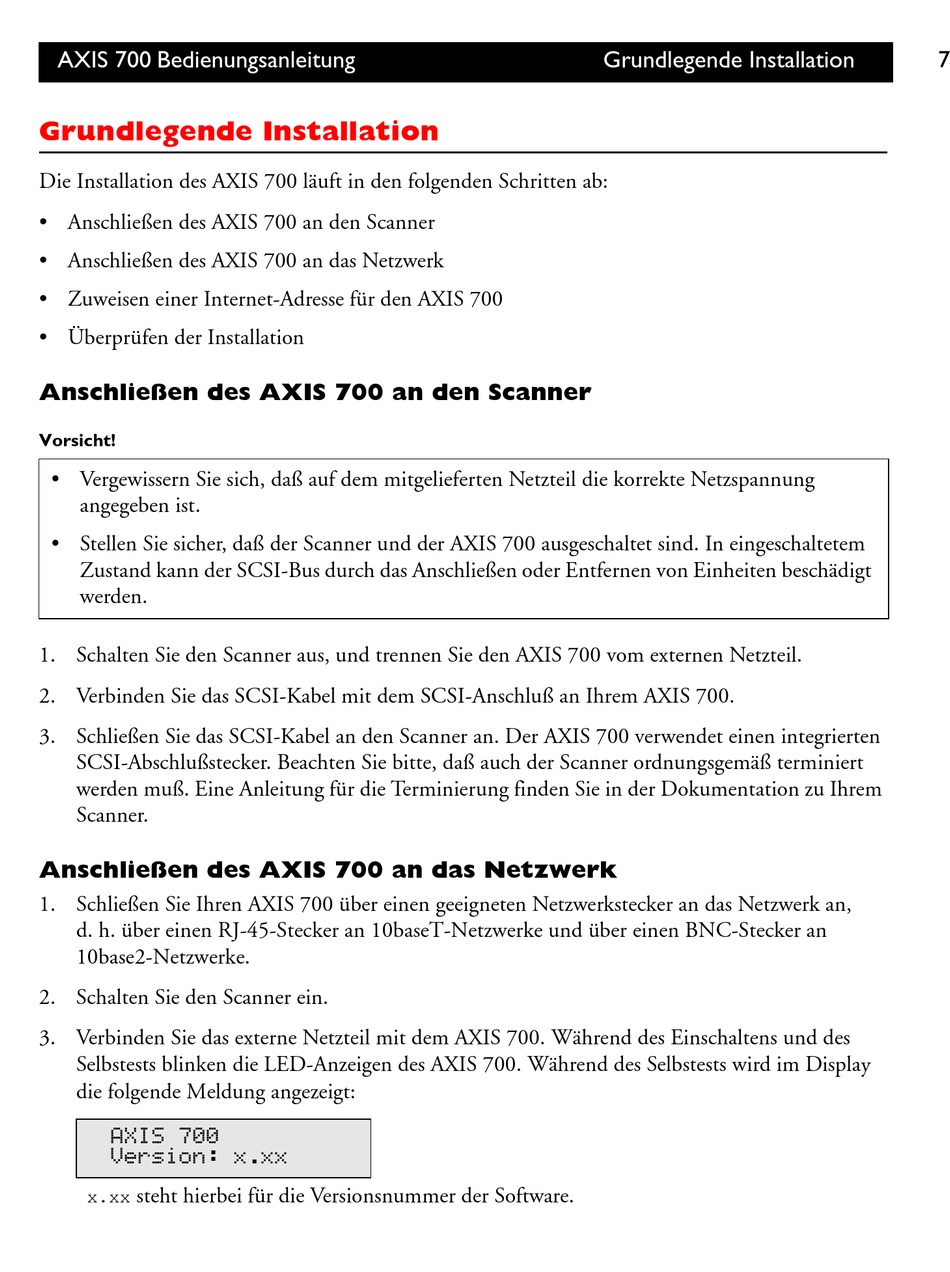

AXIS 700 Bedienungsanleitung
Grundlegende Installation
Die Installation des AXIS 700 läuft in den folgenden Schritten ab:
• Anschließen des AXIS 700 an den Scanner
• Anschließen des AXIS 700 an das Netzwerk
• Zuweisen einer Internet-Adresse für den AXIS 700
• Überprüfen der Installation
Anschließen des AXIS 700 an den Scanner
Vorsicht!
• Vergewissern Sie sich, daß auf dem mitgelieferten Netzteil die korrekte Netzspannung
angegeben ist.
• Stellen Sie sicher, daß der Scanner und der AXIS 700 ausgeschaltet sind. In eingeschaltetem
Zustand kann der SCSI-Bus durch das Anschließen oder Entfernen von Einheiten beschädigt
werden.
1. Schalten Sie den Scanner aus, und trennen Sie den AXIS 700 vom externen Netzteil.
2. Verbinden Sie das SCSI-Kabel mit dem SCSI-Anschluß an Ihrem AXIS 700.
3. Schließen Sie das SCSI-Kabel an den Scanner an. Der AXIS 700 verwendet einen integrierten
SCSI-Abschlußstecker. Beachten Sie bitte, daß auch der Scanner ordnungsgemäß terminiert
werden muß. Eine Anleitung für die Terminierung finden Sie in der Dokumentation zu Ihrem
Scanner.
Anschließen des AXIS 700 an das Netzwerk
1. Schließen Sie Ihren AXIS 700 über einen geeigneten Netzwerkstecker an das Netzwerk an,
d. h. über einen RJ-45-Stecker an 10baseT-Netzwerke und über einen BNC-Stecker an
10base2-Netzwerke.
2. Schalten Sie den Scanner ein.
3. Verbinden Sie das externe Netzteil mit dem AXIS 700. Während des Einschaltens und des
Selbstests blinken die LED-Anzeigen des AXIS 700. Während des Selbstests wird im Display
die folgende Meldung angezeigt:
$;,6 :33
9HUVLRQ= [1[[
steht hierbei für die Versionsnummer der Software.
x.xx
Grundlegende Installation
