- Seite 1 AXIS 700 Network Scan Server Die Plug-&-Play-Lösung für die netzwerkübergreifende Verteilung von gescannten Informationen B e d i e n u n g s - a n l e i t u n g...
- Seite 2 Anleitungen für die Konfiguration und Verwaltung des Haftung AXIS 700. Es richtet sich an alle, die mit der Installation des AXIS 700 zu tun haben, sowie an alle Benutzer des AXIS 700. Dieses Handbuch wurde mit größter Sorgfalt erstellt. Sollten Ihnen Ausführlichere Anleitungen finden Sie in dem AXIS 700...
-
Seite 3: Inhaltsverzeichnis
Grundlegende Installation ......... 7 Anschließen des AXIS 700 an den Scanner ......7 Anschließen des AXIS 700 an das Netzwerk . -
Seite 4: Produktübersicht

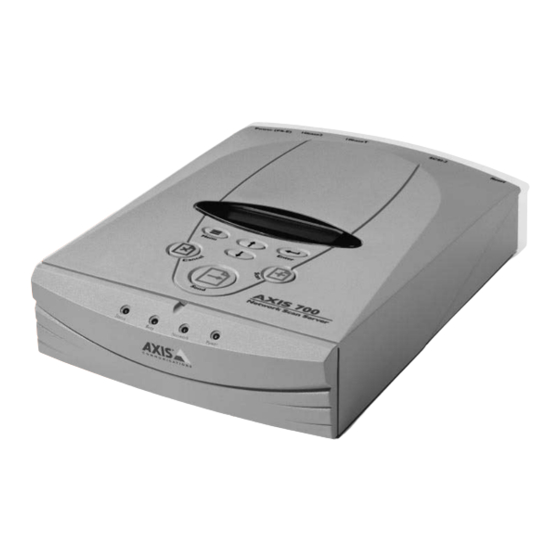

Der AXIS 700 besteht aus einem eigenständigen Gerät, das neben dem Scanner aufgestellt wird. Für jeden Scanner wird ein AXIS 700 benötigt. Es empfiehlt sich, den Scanner und den AXIS 700 im Arbeitsbereich der Arbeitsgruppe aufzustellen, z. B. neben Ihren Druckern und Faxgeräten. -
Seite 5: Die Axis Online-Cd
Im Display des AXIS 700 werden Statusmeldungen und Menüoptionen angezeigt. Beachten Sie bitte, daß der AXIS 700 immer die Zieladresse und die Scan-Optionen verwendet, die zuletzt im Display angezeigt wurden. Dabei spielt es keine Rolle, ob die jeweilige Adresse oder Option explizit ausgewählt wurde oder nicht. -
Seite 6: Anzeigen An Der Vorderseite
Wenn diese Anzeige blinkt, ist das Netzwerk aktiv. Die Netzwerkanzeige (Network) - Diese Anzeige leuchtet, wenn das Gerät mit Strom versorgt Die Netzanzeige (Power) - wird. Leuchtet die Anzeige nicht oder blinkt sie, liegt ein Problem am AXIS 700 oder an seinem Netzteil vor. Netzwerkanschlüsse 10baseT 10base2 Druckknopf SCSI-Anschluß... -
Seite 7: Grundlegende Installation
• Vergewissern Sie sich, daß auf dem mitgelieferten Netzteil die korrekte Netzspannung angegeben ist. • Stellen Sie sicher, daß der Scanner und der AXIS 700 ausgeschaltet sind. In eingeschaltetem Zustand kann der SCSI-Bus durch das Anschließen oder Entfernen von Einheiten beschädigt werden. -
Seite 8: Zuweisen Einer Internet-Adresse Für Den Axis 700
• Sie müssen sich von Ihrem Netzwerkverwalter eine gültige und noch nicht verwendete Inter- net-Adresse für Ihren AXIS 700 zuweisen lassen. • Sie können die Internet-Adresse über das Bedienfeld des AXIS 700 festlegen oder einen der Befehle DHCP, ARP, RARP oder BOOTP verwenden. Ausführliche Informationen zum Ver- wenden dieser Befehle finden Sie im Benutzerhandbuch des AXIS 700. - Seite 9 , um die Internet-Einstellungen zu schließen. Der AXIS 700 beendet nun den Startvorgang. 16. Notieren Sie den Namen oder die Internet-Adresse des AXIS 700 auf dem Aufkleber mit den Anleitungen, und bringen Sie diesen auf der Oberseite des AXIS 700 an.
-
Seite 10: Überprüfen Der Installation
AXIS 700 Bedienungsanleitung Die Netzwerkeinstellungen können Sie mit Überprüfen der Netzwerkeinstellungen - Hilfe des Menüs "Advanced" überprüfen, auf das Sie über das Bedienfeld des AXIS 700 Zugriff haben. 1. Drücken Sie die Menü-Taste einige Male, bis Sie zu dem Menü "Advanced" gelangen. -
Seite 11: Konfiguration Des Axis 700
Konfiguration des AXIS 700 Beispiel: http://172.16.253.80 Es wird die Homepage des AXIS 700, d. h. die Seite "Scan Document" (Dokument scannen) angezeigt. 4. Klicken Sie auf die Schaltfläche Scan. Je nachdem, welches Bildformat in dem Scan-Profil festgelegt wurde, zeigt der Web-Browser das gescannte Dokument in einem Anzeigeprogramm an oder fordert Sie auf, die Datei zu speichern. -
Seite 12: Zugriff Auf Die Verwaltungs-Tools
Nähere Informationen zu den Einstellungen für Scan-Profile und Papierformate finden Sie im Benutzerhandbuch. Zugriff auf die Verwaltungs-Tools Auf die Verwaltungs-Tools für die Konfiguration des AXIS 700 können Sie mit allen gängigen Web-Browsern (z. B. dem Netscape Navigator oder dem Internet Explorer) zugreifen. 1. Rufen Sie Ihren Web-Browser auf. -
Seite 13: Festlegen Der Netzwerkeinstellungen
External Address Book finden. Hinweise: • Der Name der Zieladresse ist der Text, der im Display des AXIS 700 in der Liste der Zie- ladressen angezeigt wird. Die Zieladressen werden in alphabetischer Reihenfolge angezeigt. • Um die Standardeinstellungen (z. B. das Standard-Scan-Profil) festzulegen, klicken Sie auf... -
Seite 14: Festlegen Der Systemeinstellungen
AXIS 700 Bedienungsanleitung Festlegen der Systemeinstellungen 1. Klicken Sie auf This AXIS 700, um sich die Systemeinstellungen anzeigen zu lassen. 2. Wenn Sie die Systemparameter ändern möchten, klicken Sie auf Edit. Es wird empfohlen, ein Server-Paßwort einzurichten, um die Verwaltungsseiten vor unbefugten Zugriffen zu schützen. - Seite 15 Übertragung der Scan-Datei abge- schlossen ist, wird der AXIS 700 für andere Benutzer freigegeben. Hinweis: Der AXIS 700 speichert alle temporären Einstellungen bis eine Minute nach dem letzten Scan-Vorgang. Anschließend wird der AXIS 700 wieder auf die Standardeinstellungen zurückgesetzt.
-
Seite 16: Hinzufügen Temporärer E-Mail-Zieladressen
Zieladressen im Display des AXIS 700 enthalten ist, können Sie mit Hilfe des Web-Browsers eine temporäre E-Mail-Adresse zu dieser Liste hinzufügen. 1. Starten Sie den Web-Browser. 2. Geben Sie in die Adreßzeile des Browsers den Namen oder die Internet-Adresse des AXIS 700 ein. Die Homepage Ihres AXIS 700 wird geöffnet. Beispiel: http://172.16.253.80... -
Seite 17: Hinzufügen Temporärer Scan-Profile
Wenn Sie bereits alle verfügbaren Scan-Profile ausprobiert haben und trotzdem noch nicht mit dem Scan-Ergebnis zufrieden sind, können Sie über Ihren Web-Browser ein temporäres Scan-Profil hinzufügen. 1. Starten Sie den Web-Browser. 2. Geben Sie in die Adreßzeile des Browsers den Namen oder die Internet-Adresse Ihres AXIS 700 ein. Beispiel: http://172.16.253.80 3. - Seite 18 Arbeiten mit dem AXIS 700 AXIS 700 Bedienungsanleitung 2. Um einen neuen Dateityp zu erstellen, klicken Sie auf die Schaltfläche Neuer Typ. Um die Einstellungen für einen bestehenden Dateityp zu ändern, klicken Sie den gewünschten Dateityp an, und klicken Sie anschließend auf Bearbeiten.
