Ein- und Auslaufstrecken

Verbindungskabellänge
30

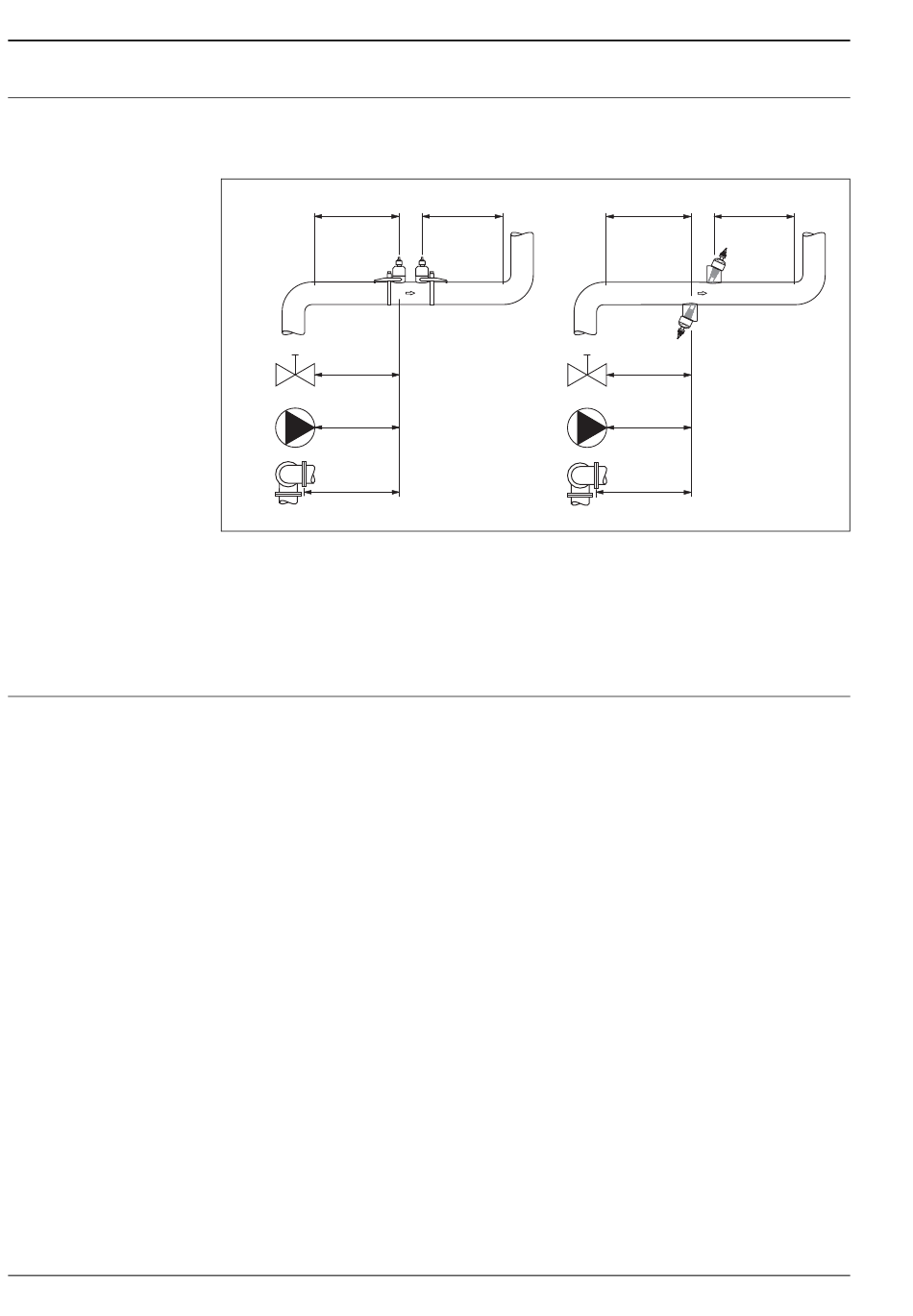

Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krümmern usw.,
zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen werden folgende Ein- und Auslaufstrecken
empfohlen:
≥ 15 x DN
≥ 40 x DN
1
≥ 20 x DN
2
≥ 40 x DN
3
A Prosonic Flow W und U (Clamp On-Ausführungen)
B Prosonic Flow W (Einbauausführung) und Prosonic Flow C Inline
(Maße oberhalb der Vermaßungslinie = Einspurausführung;
Maße unterhalb der Vermaßungslinie = Zweispurausführung und Prosonic Flow C)
1 Ventil
2 Pumpe
3 Zwei Rohrbiegungen in verschiedene Richtungen
Es werden abgeschirmte Kabel in folgenden Längen angeboten:
5 m, 10 m, 15 m, 30 m, 60 m und 100 m (gilt für alle Sensorausführungen)
Beachten Sie bei der Montage folgenden Hinweis, um korrekte Messresultate zu erhalten:
Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
Proline Prosonic Flow 90U, 90W, 91W, 93C, 93U, 93W
≥ 5 x DN
A
1
2
3
≥ 15 x DN ≥ 5 x DN
≥ 5 x DN
≥ 10 x DN
B
≥ 40 x DN
≥ 40 x DN
≥ 20 x DN
≥ 15 x DN
≥ 40 x DN
≥ 20 x DN
F06-9xxxxxxx-11-05-00-xx-010
