Konstruktiver Aufbau; Bauform, Maße - Endress+Hauser Proline Prosonic Flow 90U Technische Information

Proline Prosonic Flow 90U, 90W, 91W, 93C, 93U, 93W
Bauform, Maße
Endress + Hauser

Konstruktiver Aufbau

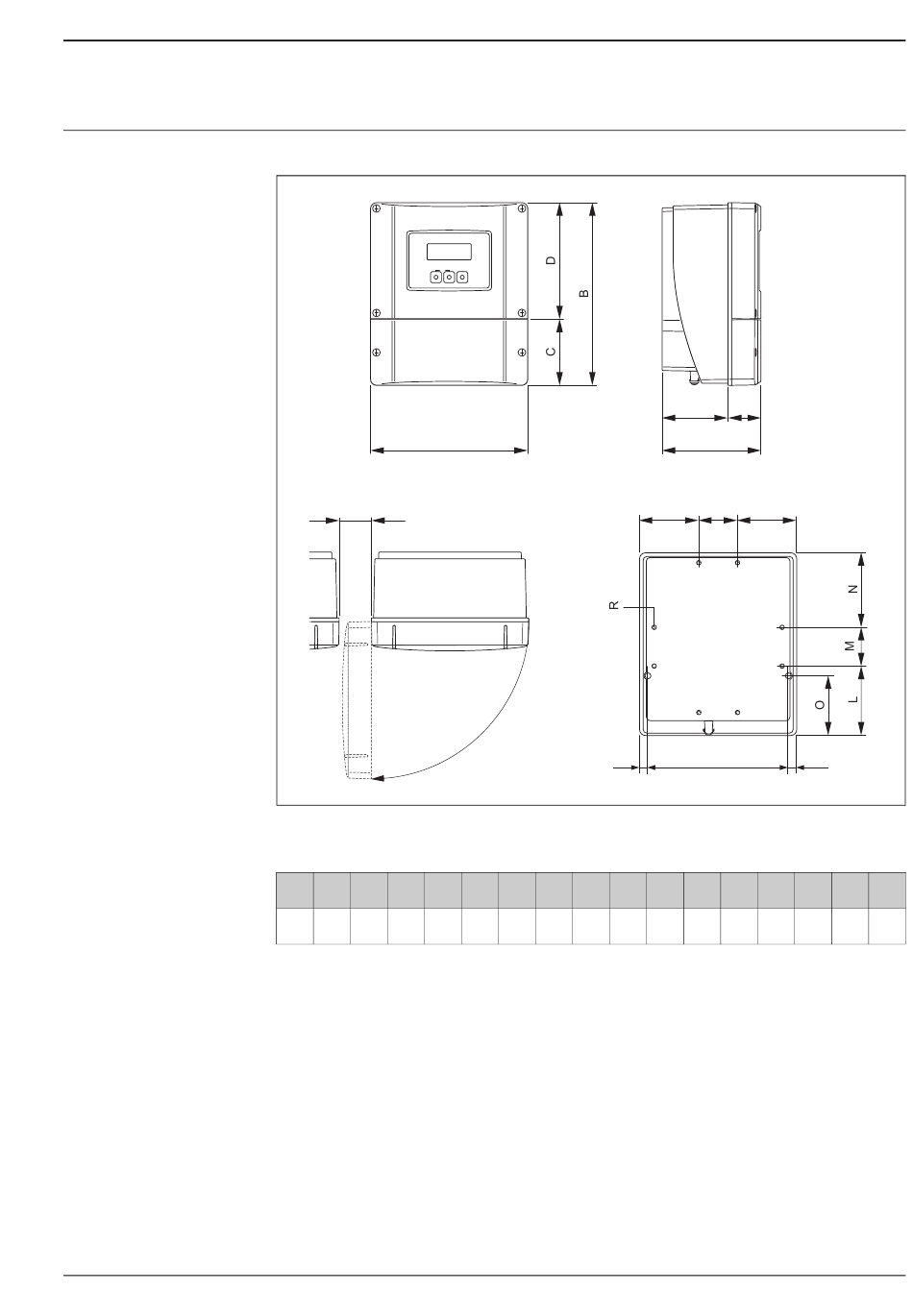

Abmessungen Wandaufbaugehäuse Prosonic Flow 90/93
Esc
-
A
H
Metrische Einheiten [mm]
A B C D E
215 250 90,5 159,5 135
Installieren des Wandaufbaugehäuses
Achtung!
• Vergewissern Sie sich, dass die Umgebungstemperatur den zulässigen Bereich von –20 °C...+60 °C bzw.
optional von –40 °C...+60 °C nicht über- oder unterschreitet. Installieren Sie das Gerät an einem schattigen
Ort. Vermeiden Sie direktes Sonnenlicht.
• Installieren Sie das Wandaufbaugehäuse immer so, dass die Kabeleinführungen nach unten zeigen.
+ E
P
F G H J
90 45 >50 81 53
F G
E
K
J J
Q
K L M N O
95 53 102 81,5 11,5
P
A0001150
P Q R
192 8xM5
33
