français
Mode LED 1 LED MD
Conjonction
clignote allumée
lente-
ment
Fonctions supplé-
mentaires
Surveillance éteinte clignote
de la pile (LED 3 lente-
clignote) ment
Surveillance
éteinte clignote
de l'état
(LED 4 lente-
clignote) ment
Remarques
Si une ou les deux fonctions supplémentaires sont activées, aucun
émetteur radio ne peut être programmé sur cette sortie de commuta-
tion!
Mode de fonctionnement contact fugitif
- Choisir ou sélecter la fonction mode fugitif. LED MD clignote
- A chaque clignotement de la LED, le temps d'intervalle augmente
d'une seconde.
- Compter les clignotements de la LED et dès que le temps est atteint,
confirmer avec le bouton-poussoir LRN.
- Pour changer le temps du mode fugitif, démarrer la sélection des
modes de fonctionnement et choisir à nouveau la fonction
mode fugitif.
Mode de fonctionnement surveillance de l'état
- Après le choix de la fonction surveillance de l'état, la LED MD
clignote toutes les secondes
- Les LED 1-4 indiquent les temps d'états réglables
- L'affichage de la LED change toutes les 5 s (voir le tableau).
- Quand la combinaison de LED souhaitée est affichée, appuyer 1 s sur
la touche LRN. Le mode de fonctionnement souhaité est alors activé.
- Sans confirmation du choix, la valeur standard de 10 s est réglée.
Etat temps
de signal LED1 LED2
10 s ALLUMÉE ETEINTE ETEINTE ETEINTE clignote toutes
100 s ALLUMÉE ALLUMÉE ETEINTE ETEINTE clignote toutes
1000 s ALLUMÉE ALLUMÉE ALLUMÉE ETEINTE clignote toutes
10.000 s ALLUMÉE ALLUMÉE ALLUMÉE ALLUMÉE clignote toutes
Fonction
Relais activé dès qu'un in-
terrupteur mémorisé est
actionné, désactivé lorsque
plus aucun interrupteur mé-
morisé n'est actionné
Relais K3 signale une sous-
tension des commutateurs/
émetteurs programmés et
alimentés par pile
Relais K4 signale erreur
d'état; n'activer la fonction
qu'en combinaison «commu-
tateur avec signal d'état».
LED3 LED4 LED MD
les s
les s
les s
les s
Fonction: si aucun message d'état des commutateurs programmés ne
suit, le relais K4 active l'alarme après 2,2 fois le temps de l'état.
Attention! Assurez-vous que l'émetteur radio programmé soit réglé
sur le temps du signal d'état correct.
Mode Apprentissage
- appuyer sur la touche LRN durant 1 s -> LED MD clignote lentement
(2 Hz)
- appuyer sur la touche SEL pour la sélection de canal
- actionner l'interrupteur/organe de commande -> clignotement court
de LED du canal correspondant
- appuyer à nouveau la touche LRN durant 1 s pour
quitter le mode apprentissage -> LED MD allumée en fixe
Effacement sélectif
- appuyer sur la touche LRN durant 5 s jusqu'à LED MD
clignote rapidement 5 Hz
- appuyer sur la touche SEL pour la sélection de canal
- actionner l'interrupteur/ organe de commande à effacer
-> clignote court de LED du canal correspondant
- appuyer à nouveau la touche LRN pour quitter le mode
effacement sélectif
Apprentissage inverse d'un interrupteur
- procédure identique mode apprentissage mais interrupteur
doit être actionné, avant de commencer la procédure avec LRN
Effacement complet
- appuyer sur la touche LRN durant 5 s -> LED MD clignote
rapidement 5 Hz
- LED 1 allumée
- appuyer à nouveau la touche LRN durant 5 s jusqu'à extinction
LED MD -> N'appuyer plus sur la touche LRN
- Le mode de fonctionnement était remis sur standard
- LED MD allumée et LED 1 clignote rapidement

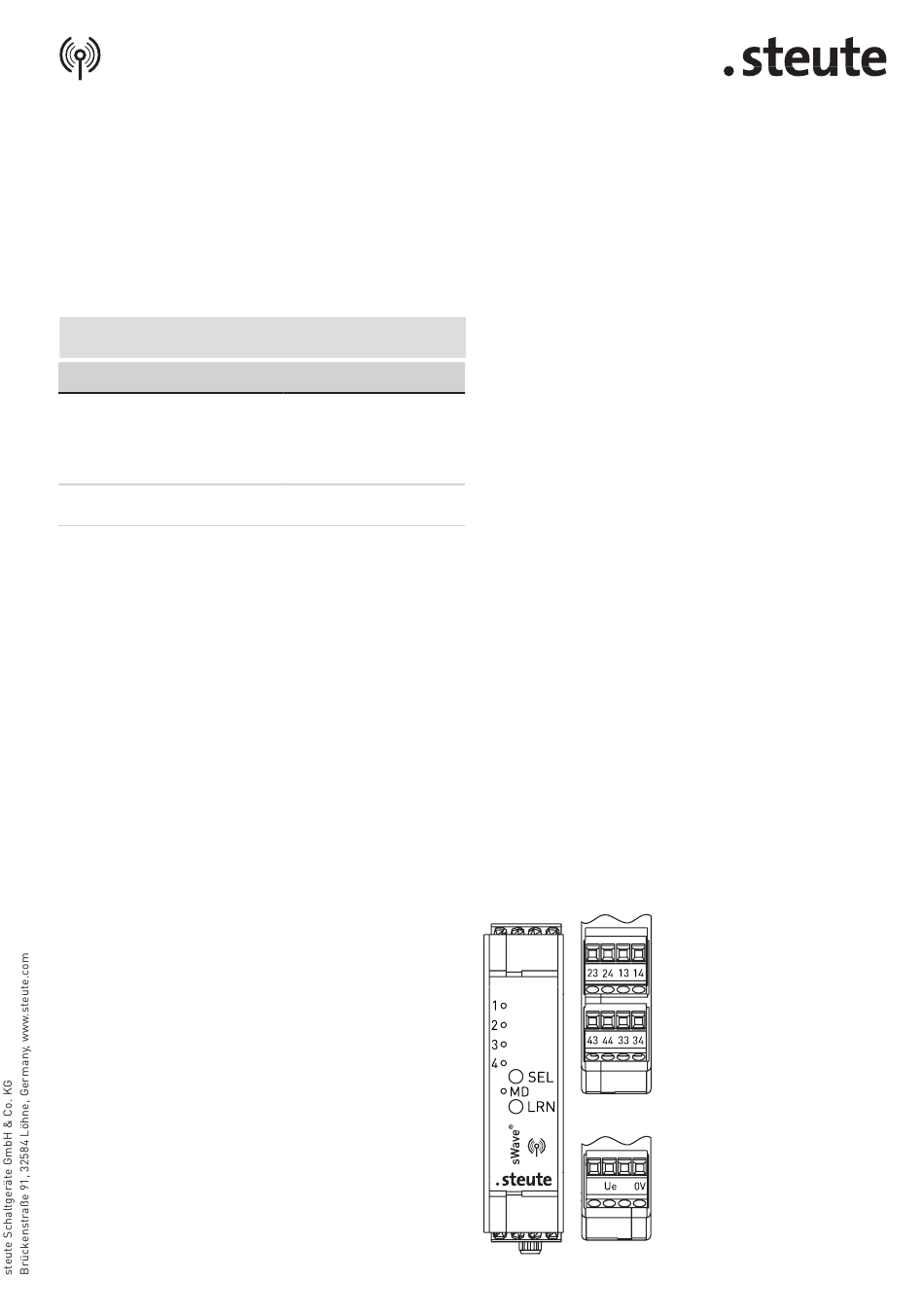

antenne SMA femelle
13-14 K1 relais
23-24 K2 relais
33-34 K3 relais
43-44 K4 relais
1 ... 4 affichage d'état
des sortiese
SEL touche de SELECT
MD LED de mode
LRN touche de programmation
U e , 0V alimentation en tension
