steute RF Rx SW868-4S Montage- Und Anschlussanleitung Seite 13

RF Rx SW868/915-4S
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Radio receiver
Instructions de montage et de câblage / Récepteur radio
Istruzioni per il montaggio e per il collegamento / Ricevitore radio
Instruções de montagem e instalação / Receptor de rádio freqüência
Инструкции Монтаж и Коммутация / Приемник радиосигнала
Русский
1000 сек ВКЛ ВКЛ
10.000 сек ВКЛ ВКЛ
Функция: если нет сообщения о статусе обученных выключателей,
реле K4 включает аварийный сигнал через 2,2-кратный интервал
времени статуса.
Внимание! Убедитесь в том, что обученные выключатели настроены
на правильное время сигнала статуса
Обучение выключателЬ
- нажать кнопку LRN на 1 сек -> - Светодиод GN медленно
мигает (2 Гц)
- Для выбора канала нажать кнопку SEL
- привести в действие обучаемый выключатель / командоаппарат
-> соответствующий каналу светодиод погаснет на короткое время
- для выхода из режима обучения нажать на 1 сек кнопку LRN ->
светодиод MD светится
Удаление выключателя
- нажать кнопку LRN на 5 сек пока светодиод MD не начнет быстро
мигать
- для выбора канала нажать кнопку SEL
- привести в действие удаляемый выключатель / командоаппарат
-> соответствующий каналу светодиод погаснет на короткое время
- для выхода из режима удаления нажать кнопку LRN на 1 сек
- светодиод MD мигает зеленым
- для выхода из режима обучения нажать на 1 сек кнопку LRN
Инверсное обучение выключа теля
- процедура как при обычном обучении, но выключатель должен
быть приведен в действие до того, как начнется процедура
с кнопкой LRN
Удаление всех выключателей
- нажать кнопку LRN на 5 сек -> светодиод MD быстро мигает (5 Гц)
- светодиод 1 выбора канала светится -> кнопку LRN больше
не нажимать
- снова нажать кнопку LRN а 5 сек пока не погаснет светодиод MD
-> кнопку LRN больше не нажимать
- режим работы сбрасывается в положение Стандарт
- светодиод MD светится и светодиод 1 быстро мигает
ВКЛ ВЫКЛ Мигает в се-
кундном такте
ВКЛ ВКЛ Мигает в се-
кундном такте

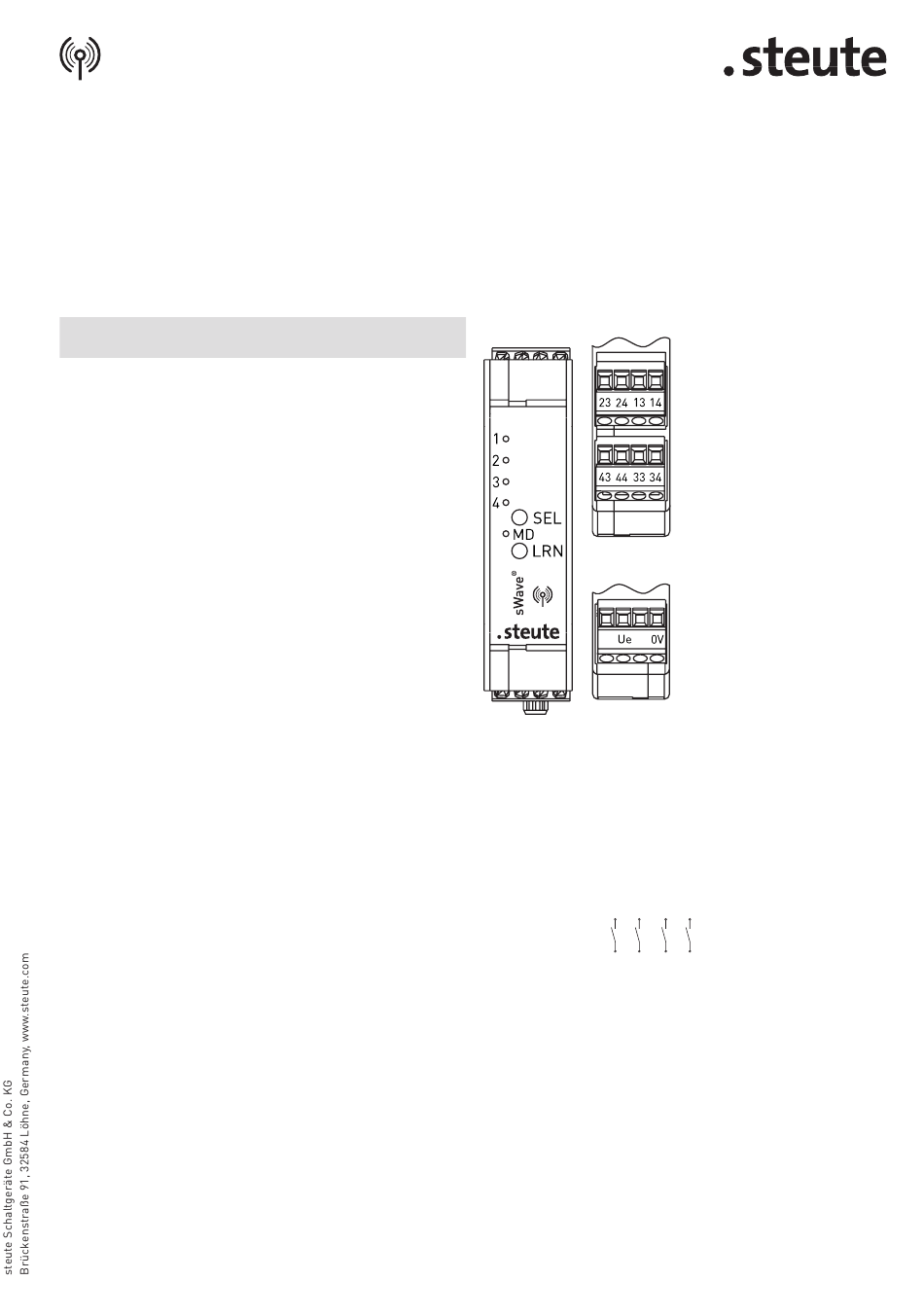

Антенное гнездо SMA
Ausgänge
13 23 33 43
Outputs
Sorties
Usciti
14 24 34 44
Saídas
Bыходы K1 K2 K3 K4
RF Rx SW868-4S 24 VDC
RF Rx SW915-4S 24 VDC
RF Rx SW868-4S 24 VDC-BC/SC
RF Rx SW915-4S 24 VDC-BC/SC
Die dargestellten Schaltsymbole beziehen sich auf den spannungs-
losen Zustand des Empfängers.
Contact symbols are shown for the current-free state of the receiver.
Les contacts sont symbolisés récepteur hors tension.
I simboli di commutazione si riferiscono ad un ricevitore in assenza
di tensione.
Os símbolos de comutação indicados estão relacionados ao status
inativo e sem energia.
Представленные условные обозначения относятся к обесто чен
ному состоянию приемника.
13-14 K1 реле
23-24 K2 реле
33-34 K3 реле
43-44 K4 реле
1 ... 4 SИндикация статуса
выходов
SEL Кнопка SELECT
MD Светодид режима работы
LRN Кнопка обучения
U e , 0V Напряжение питания
-
