RF Rx SW868/915-4S
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Radio receiver
Instructions de montage et de câblage / Récepteur radio
Istruzioni per il montaggio e per il collegamento / Ricevitore radio
Instruções de montagem e instalação / Receptor de rádio freqüência
Инструкции Монтаж и Коммутация / Приемник радиосигнала

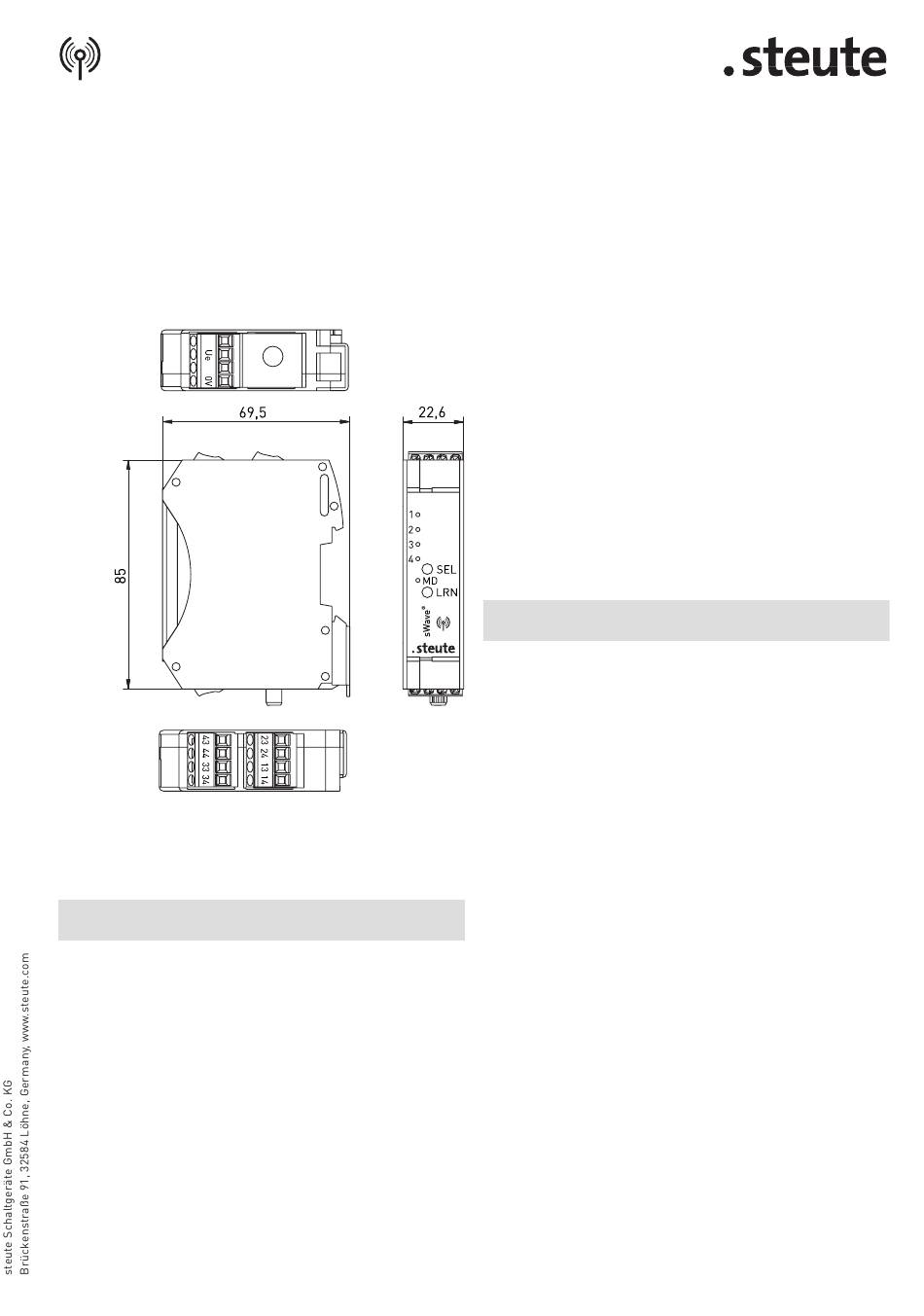

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
deutsch
Technische Daten
Vorschriften EN 60947-5-1; EN 61000-6-2, -3;
EN 61000-4-2, -4-4, -4-5, -4-6, -4-20;
EN 60068-2-6, -2-27; EN 301 489-1, -3;
EN 300 220-1, -2
Kanalanzahl 4
Befestigung Schnellbefestigung für Normschiene
Anschlussart Schraubklemmen 0,14 mm² - 2,5 mm², Abiso-
lierlänge 8 mm
Schutzart IP 20 nach IEC/EN 60529
Eingänge 4 Funkkanäle, max. 40 Sender
Ausgänge 4 Schließerkontakte (Relais)
Bemessungsbetriebs-
strom I e max. 0,1 A
Bemessungsbetriebs-
spannung U e 24 VDC -15 % ... +10 %
I e /U e Ausgänge 3 A/250 VAC; 3 A/24 VDC
Gebrauchskategorie AC-15; DC-13
U 250 VAC
i
U 2,5 kV
imp
Frequenz 868,3 MHz oder 915 MHz (USA, Kanada,
Australien)
Meldungen grüne LED für Betriebsspannung,
orange LED Schaltzustandssignalisierung
Schaltfrequenz ca. 12000 Telegramme m. Wiederholungen/h
Verschmutzungsgrad 2 nach IEC/EN 60664-1
Umgebungstemperatur 0 °C ... +55 °C
Lager- und Transport-
temperatur -25 °C ... +85 °C
Hinweis Induktive Verbraucher (Schütze, Relais etc.)
sind durch eine geeignete Beschaltung zu
entstören. Schaltkontakte sind nicht für kapa-
zitive Lasten geeignet
English
Technical data
Standards EN 60947-5-1; EN 61000-6-2, -3;
EN 61000-4-2, -4-4, -4-5, -4-6, -4-20;
EN 60068-2-6, -2-27; EN 301 489-1, -3;
EN 300 220-1, -2
Number of channels 4
Mounting DIN rail mounting
Connection screw terminals 0.14 mm² - 2,5 mm², strip-
ping length 8 mm
Degree of protection IP 20 to IEC/EN 60529
Inputs 4 radio channels, max. 40 transmitters
Outputs 4 NO contacts (relay)
Rated operating
current I e max. 0.1 A
Rated operating
voltage U e 24 VDC -15 % ... +10 %
I e /U e outputs 3 A/250 VAC; 3 A/24 VDC
Utilisation category AC-15; DC-13
U 250 VAC
i
U 2.5 kV
imp
Frequency 868.3 MHz or 915 MHz (USA, Canada,
Australia)
Utilisation category AC-15; DC-13
Display green LED for operating voltage,
yellow LED for switching conditions
Switching frequency approx. 12000 telegrams at repetitions/h
Degree of pollution 2 per IEC/EN 60664-1
Ambient temperature 0 °C ... +55 °C
Storage and transport-
temperature -25 °C ... +85 °C
External antenna always required for optimum sensing range
Note inductive loads (contactors, relays etc.) are to
be suppressed by suitable circuitry. Switching
contacts are not suitable for capacitive loads.
