Montageanleitung Linearmotoren
Läufer
12 mm
20 mm

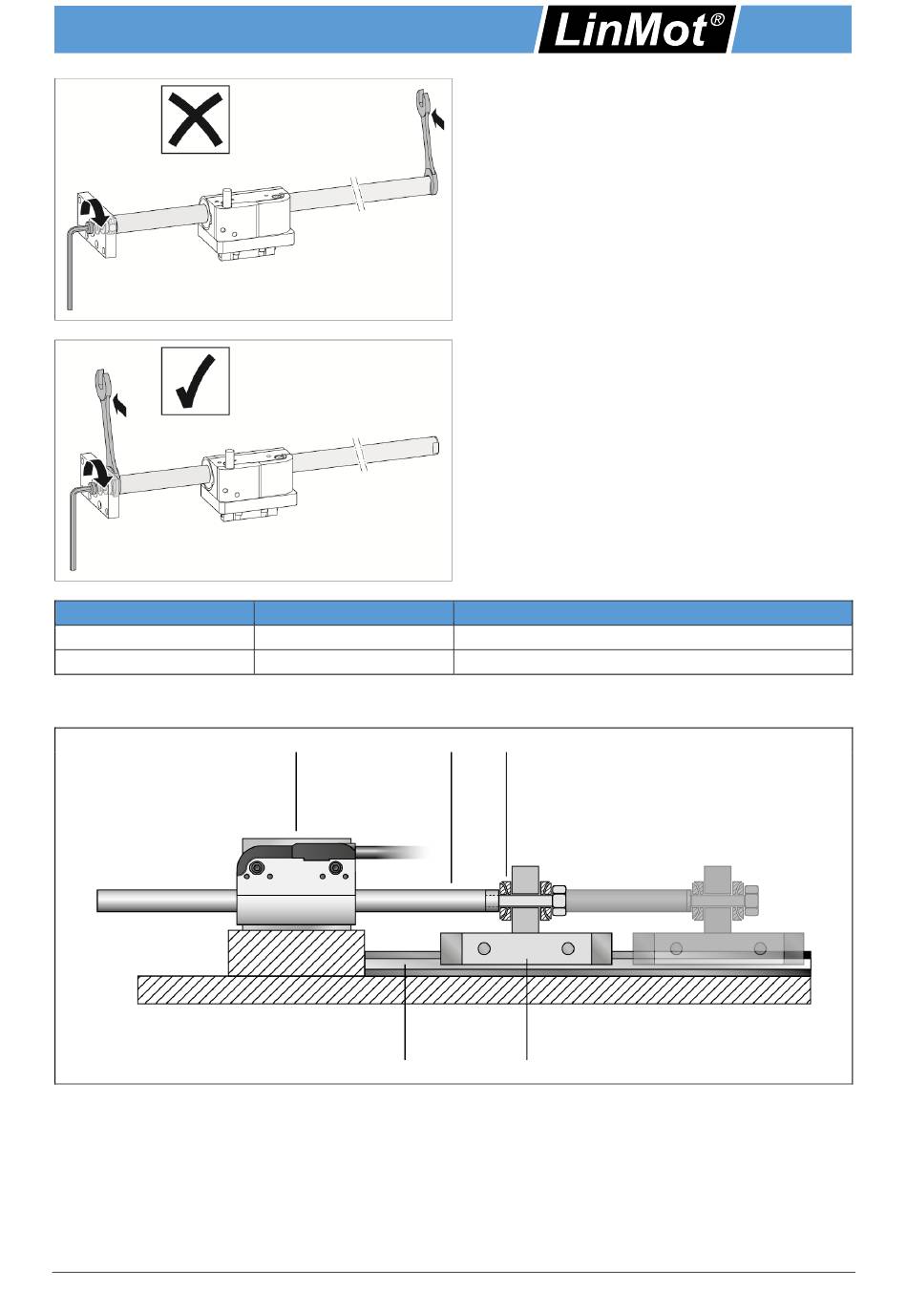

3.4 Einbauart „Bewegter Läufer"
Bei der Einbauart "Bewegter Läufer" ist der Stator fest eingebaut und der Läufer ist das sich bewegende Teil.
Die, mittels Linearführung, gelagerte Last wird direkt am Läuferende befestigt. Um Fluchtungsfehler
auszugleichen, werden zur Lastanbindung sphärische Axiallager, bestehend aus Kugelscheiben und
Kegelpfannen (siehe Abschnitt „Montage-Kits Läufer"), eingesetzt. Durch eine grosse Durchgangsbohrung
für die Befestigungsschraube wird der Läufer bei Radial- und / oder Winkelversatz spielfrei montiert.
NTI AG / LinMot
Gewinde
M 5
M 8
Stator
Läufer
Linearführung
P02-23S / P01-37S Bauform Kurz
Falsche Montage
Torsion auf dem Läufer!
Richtige Montage
Max. Anzugsmoment der Schraube (trocken)
5.2 Nm
22.5 Nm
Kugelscheibe und
Kegelpfanne
Linearlager
DE
Seite 9 / 30
