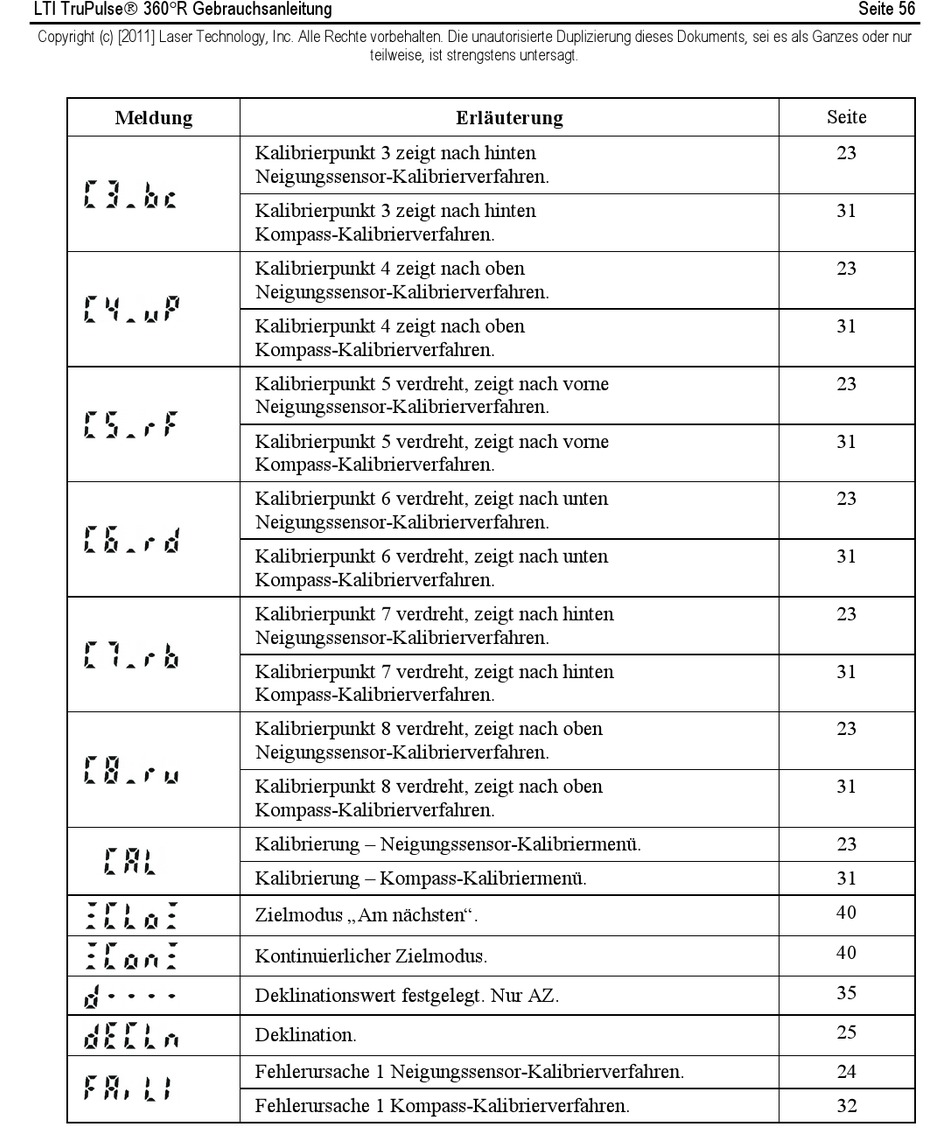

LTI TruPulse 360R Gebrauchsanleitung
Copyright (c) [2011] Laser Technology, Inc. Alle Rechte vorbehalten. Die unautorisierte Duplizierung dieses Dokuments, sei es als Ganzes oder nur
Meldung
teilweise, ist strengstens untersagt.
Kalibrierpunkt 3 zeigt nach hinten
Neigungssensor-Kalibrierverfahren.
Kalibrierpunkt 3 zeigt nach hinten
Kompass-Kalibrierverfahren.
Kalibrierpunkt 4 zeigt nach oben
Neigungssensor-Kalibrierverfahren.
Kalibrierpunkt 4 zeigt nach oben
Kompass-Kalibrierverfahren.
Kalibrierpunkt 5 verdreht, zeigt nach vorne
Neigungssensor-Kalibrierverfahren.
Kalibrierpunkt 5 verdreht, zeigt nach vorne
Kompass-Kalibrierverfahren.
Kalibrierpunkt 6 verdreht, zeigt nach unten
Neigungssensor-Kalibrierverfahren.
Kalibrierpunkt 6 verdreht, zeigt nach unten
Kompass-Kalibrierverfahren.
Kalibrierpunkt 7 verdreht, zeigt nach hinten
Neigungssensor-Kalibrierverfahren.
Kalibrierpunkt 7 verdreht, zeigt nach hinten
Kompass-Kalibrierverfahren.
Kalibrierpunkt 8 verdreht, zeigt nach oben
Neigungssensor-Kalibrierverfahren.
Kalibrierpunkt 8 verdreht, zeigt nach oben
Kompass-Kalibrierverfahren.
Kalibrierung – Neigungssensor-Kalibriermenü.
Kalibrierung – Kompass-Kalibriermenü.
Zielmodus „Am nächsten".
Kontinuierlicher Zielmodus.
Deklinationswert festgelegt. Nur AZ.
Deklination.
Fehlerursache 1 Neigungssensor-Kalibrierverfahren.
Fehlerursache 1 Kompass-Kalibrierverfahren.
Erläuterung
Seite 56
Seite
23
31
23
31
23
31
23
31
23
31
23
31
23
31
40
40
35
25
24
32
