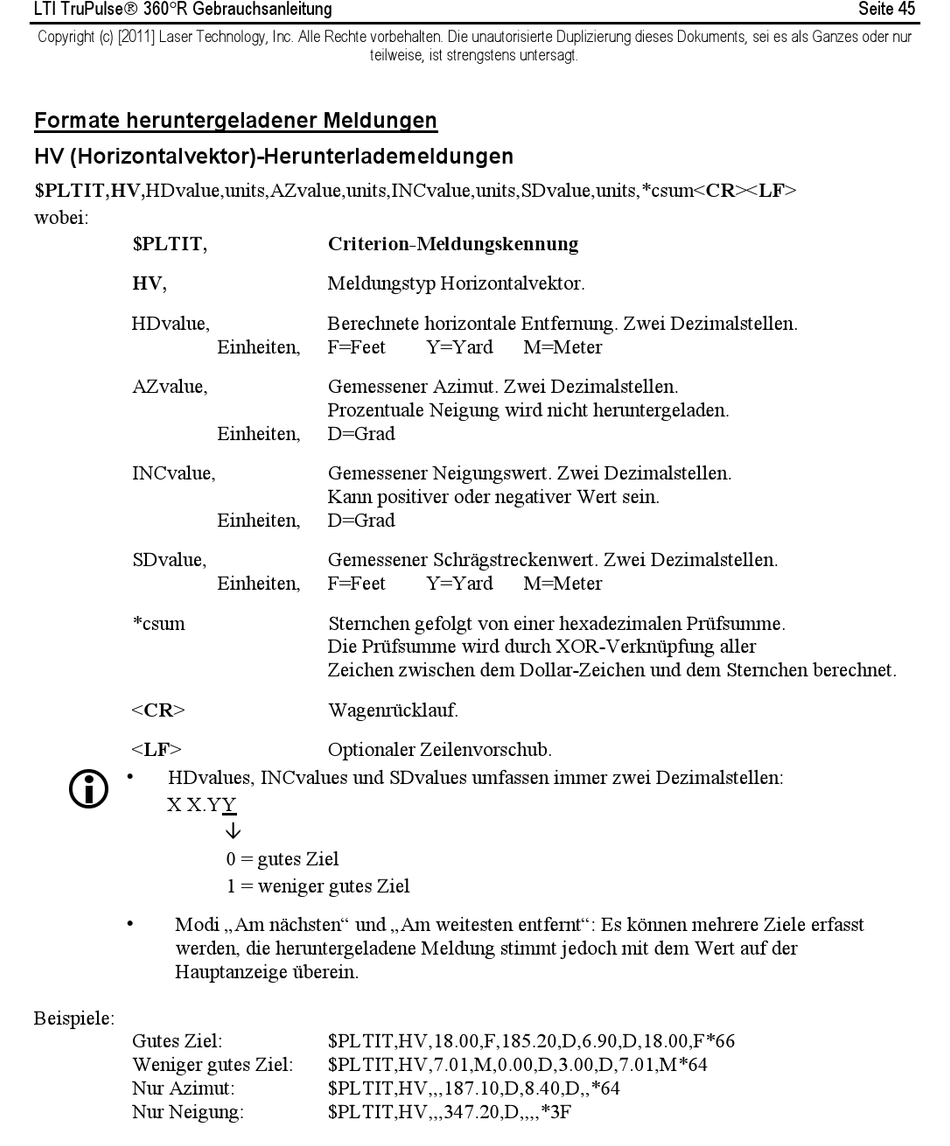

Formate heruntergeladener Meldungen

HV (Horizontalvektor)-Herunterlademeldungen

$PLTIT,HV,HDvalue,units,AZvalue,units,INCvalue,units,SDvalue,units,*csum<CR><LF>
wobei:
$PLTIT,
HV,
HDvalue,
AZvalue,
INCvalue,
SDvalue,
*csum
<CR>
<LF>

•
HDvalues, INCvalues und SDvalues umfassen immer zwei Dezimalstellen:
X X.YY
•
Modi „Am nächsten" und „Am weitesten entfernt": Es können mehrere Ziele erfasst
werden, die heruntergeladene Meldung stimmt jedoch mit dem Wert auf der
Hauptanzeige überein.
Beispiele:
Gutes Ziel:
Weniger gutes Ziel:
Nur Azimut:
Nur Neigung:
teilweise, ist strengstens untersagt.
Criterion-Meldungskennung
Meldungstyp Horizontalvektor.
Berechnete horizontale Entfernung. Zwei Dezimalstellen.
Einheiten, F=Feet
Gemessener Azimut. Zwei Dezimalstellen.
Prozentuale Neigung wird nicht heruntergeladen.
Einheiten, D=Grad
Gemessener Neigungswert. Zwei Dezimalstellen.
Kann positiver oder negativer Wert sein.
Einheiten, D=Grad
Gemessener Schrägstreckenwert. Zwei Dezimalstellen.
Einheiten, F=Feet
Sternchen gefolgt von einer hexadezimalen Prüfsumme.
Die Prüfsumme wird durch XOR-Verknüpfung aller
Zeichen zwischen dem Dollar-Zeichen und dem Sternchen berechnet.
Wagenrücklauf.
Optionaler Zeilenvorschub.

0 = gutes Ziel
1 = weniger gutes Ziel
$PLTIT,HV,18.00,F,185.20,D,6.90,D,18.00,F*66
$PLTIT,HV,7.01,M,0.00,D,3.00,D,7.01,M*64
$PLTIT,HV,,,187.10,D,8.40,D,,*64
$PLTIT,HV,,,347.20,D,,,,*3F
Y=Yard M=Meter
Y=Yard M=Meter
Seite 45
