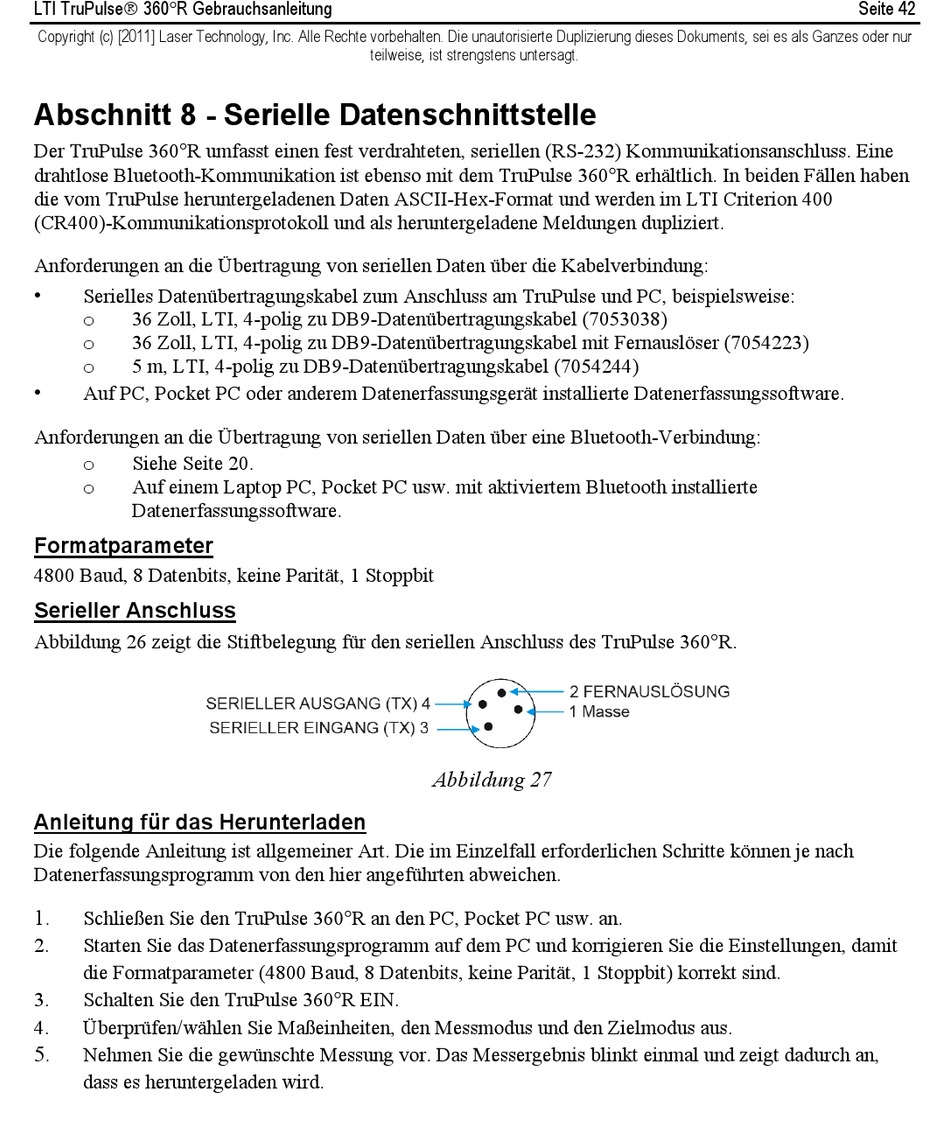

Abschnitt 8 - Serielle Datenschnittstelle

Der TruPulse 360R umfasst einen fest verdrahteten, seriellen (RS-232) Kommunikationsanschluss. Eine
drahtlose Bluetooth-Kommunikation ist ebenso mit dem TruPulse 360R erhältlich. In beiden Fällen haben
die vom TruPulse heruntergeladenen Daten ASCII-Hex-Format und werden im LTI Criterion 400
(CR400)-Kommunikationsprotokoll und als heruntergeladene Meldungen dupliziert.
Anforderungen an die Übertragung von seriellen Daten über die Kabelverbindung:
•
Serielles Datenübertragungskabel zum Anschluss am TruPulse und PC, beispielsweise:
36 Zoll, LTI, 4-polig zu DB9-Datenübertragungskabel (7053038)
o
36 Zoll, LTI, 4-polig zu DB9-Datenübertragungskabel mit Fernauslöser (7054223)
o
5 m, LTI, 4-polig zu DB9-Datenübertragungskabel (7054244)
o
•
Auf PC, Pocket PC oder anderem Datenerfassungsgerät installierte Datenerfassungssoftware.
Anforderungen an die Übertragung von seriellen Daten über eine Bluetooth-Verbindung:
Siehe Seite 20.
o
Auf einem Laptop PC, Pocket PC usw. mit aktiviertem Bluetooth installierte
o
Datenerfassungssoftware.

Formatparameter

4800 Baud, 8 Datenbits, keine Parität, 1 Stoppbit

Serieller Anschluss

Abbildung 26 zeigt die Stiftbelegung für den seriellen Anschluss des TruPulse 360R.
Anleitung für das Herunterladen
Die folgende Anleitung ist allgemeiner Art. Die im Einzelfall erforderlichen Schritte können je nach
Datenerfassungsprogramm von den hier angeführten abweichen.
1.
Schließen Sie den TruPulse 360R an den PC, Pocket PC usw. an.
2. Starten Sie das Datenerfassungsprogramm auf dem PC und korrigieren Sie die Einstellungen, damit
die Formatparameter (4800 Baud, 8 Datenbits, keine Parität, 1 Stoppbit) korrekt sind.
3. Schalten Sie den TruPulse 360R EIN.
4. Überprüfen/wählen Sie Maßeinheiten, den Messmodus und den Zielmodus aus.
5.
Nehmen Sie die gewünschte Messung vor. Das Messergebnis blinkt einmal und zeigt dadurch an,
dass es heruntergeladen wird.
teilweise, ist strengstens untersagt.
Abbildung 27
