Beim Höhen-Modus:
•
Drücken Sie
•
Drücken Sie
•
Der Laser ist nicht aktiv, wenn die Werte ANG1 und ANG2 gemessen werden.
Solange Sie
wenn sich das anvisierte Ziel ändert. Die gemessene Neigung basiert auf dem
Punkt, der beim Loslassen von
•
Wenn das Höhenergebnis angezeigt wird, drücken Sie
zu beginnen und die Schritte zu wiederholen.

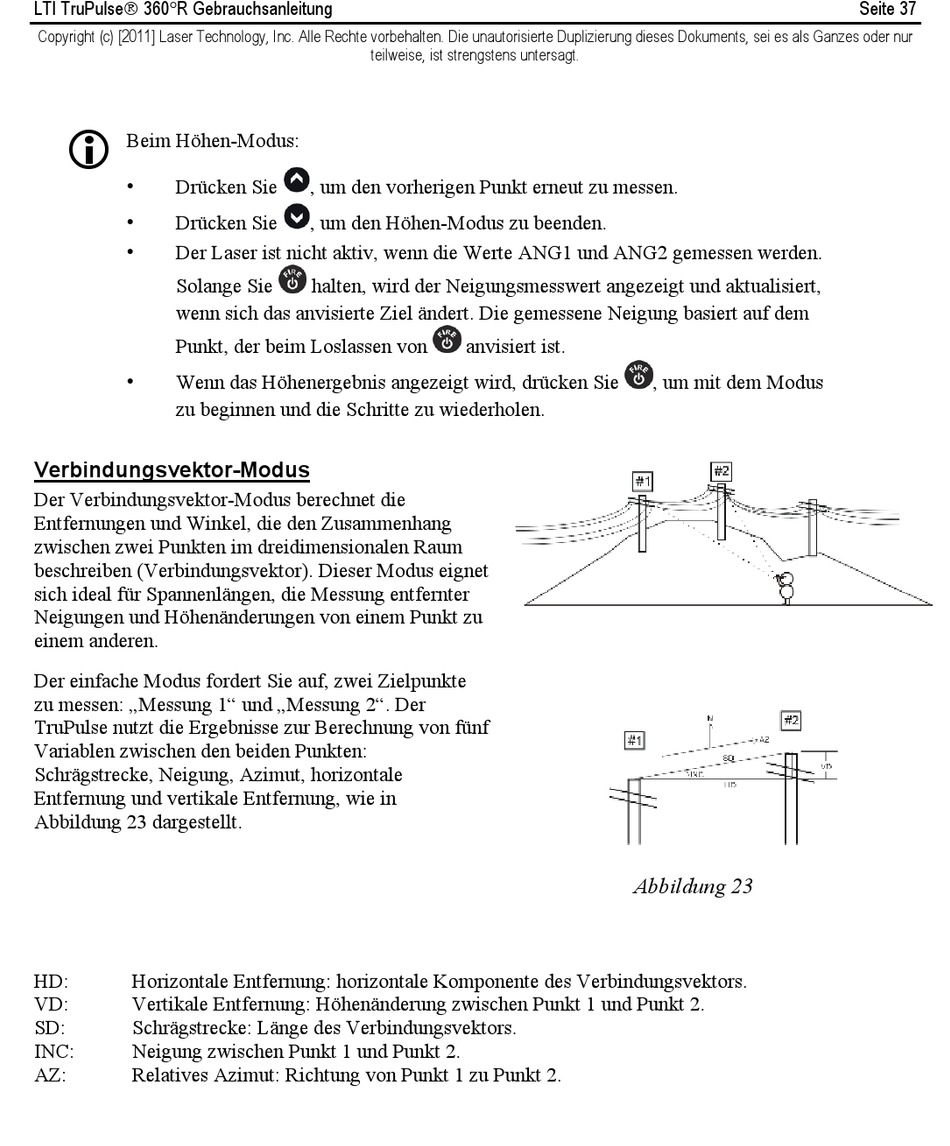

Verbindungsvektor-Modus

Der Verbindungsvektor-Modus berechnet die
Entfernungen und Winkel, die den Zusammenhang
zwischen zwei Punkten im dreidimensionalen Raum
beschreiben (Verbindungsvektor). Dieser Modus eignet
sich ideal für Spannenlängen, die Messung entfernter
Neigungen und Höhenänderungen von einem Punkt zu
einem anderen.
Der einfache Modus fordert Sie auf, zwei Zielpunkte
zu messen: „Messung 1" und „Messung 2". Der
TruPulse nutzt die Ergebnisse zur Berechnung von fünf
Variablen zwischen den beiden Punkten:
Schrägstrecke, Neigung, Azimut, horizontale
Entfernung und vertikale Entfernung, wie in
Abbildung 23 dargestellt.
HD: Horizontale Entfernung: horizontale Komponente des Verbindungsvektors.
VD: Vertikale Entfernung: Höhenänderung zwischen Punkt 1 und Punkt 2.
SD: Schrägstrecke: Länge des Verbindungsvektors.
INC: Neigung zwischen Punkt 1 und Punkt 2.
AZ: Relatives Azimut: Richtung von Punkt 1 zu Punkt 2.
