LTI TruPulse 360R Gebrauchsanleitung
Copyright (c) [2011] Laser Technology, Inc. Alle Rechte vorbehalten. Die unautorisierte Duplizierung dieses Dokuments, sei es als Ganzes oder nur

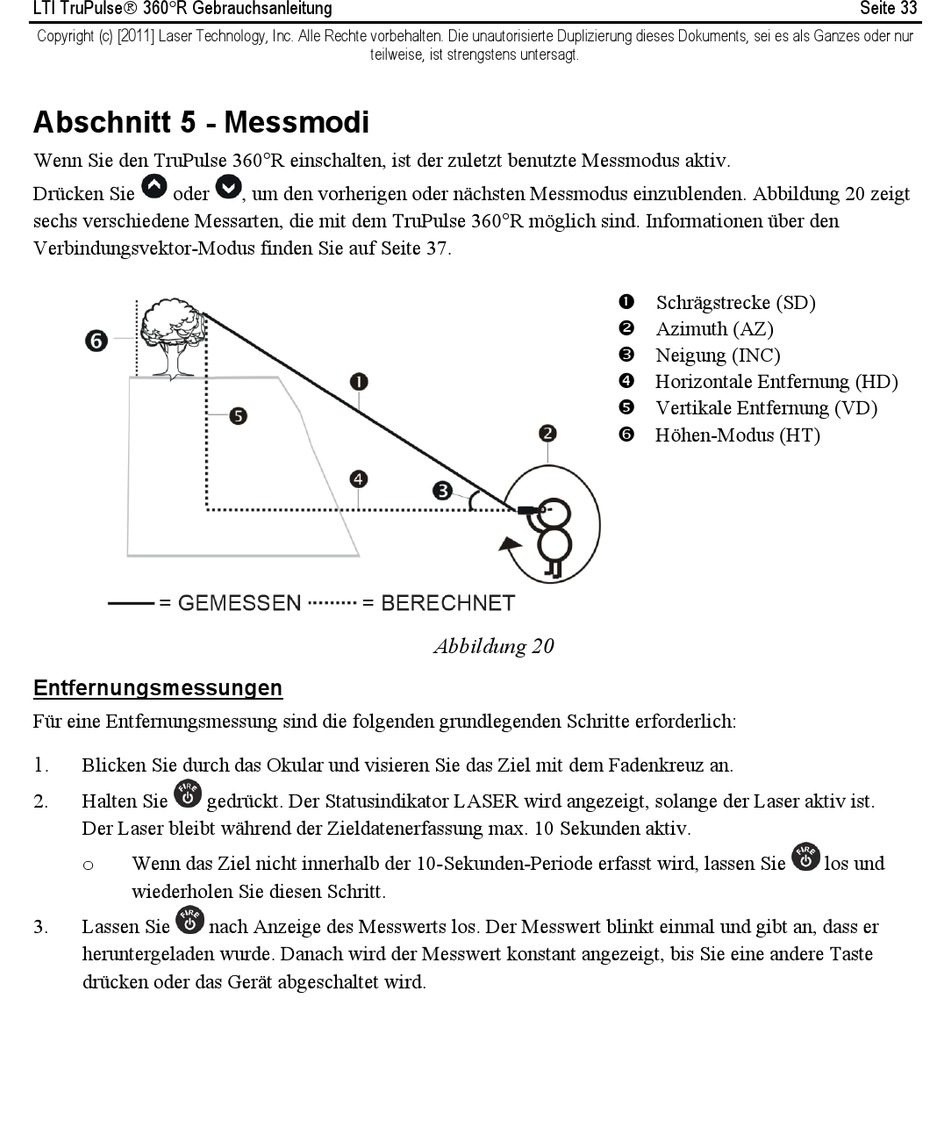

Abschnitt 5 - Messmodi
Wenn Sie den TruPulse 360R einschalten, ist der zuletzt benutzte Messmodus aktiv.
Drücken Sie
oder
sechs verschiedene Messarten, die mit dem TruPulse 360R möglich sind. Informationen über den
Verbindungsvektor-Modus finden Sie auf Seite 37.
Entfernungsmessungen
Für eine Entfernungsmessung sind die folgenden grundlegenden Schritte erforderlich:
1.
Blicken Sie durch das Okular und visieren Sie das Ziel mit dem Fadenkreuz an.
2.
Halten Sie
gedrückt. Der Statusindikator LASER wird angezeigt, solange der Laser aktiv ist.
Der Laser bleibt während der Zieldatenerfassung max. 10 Sekunden aktiv.
Wenn das Ziel nicht innerhalb der 10-Sekunden-Periode erfasst wird, lassen Sie
o
wiederholen Sie diesen Schritt.
3.
Lassen Sie
nach Anzeige des Messwerts los. Der Messwert blinkt einmal und gibt an, dass er
heruntergeladen wurde. Danach wird der Messwert konstant angezeigt, bis Sie eine andere Taste
drücken oder das Gerät abgeschaltet wird.
teilweise, ist strengstens untersagt.
, um den vorherigen oder nächsten Messmodus einzublenden. Abbildung 20 zeigt
Abbildung 20
Schrägstrecke (SD)
Azimuth (AZ)
Neigung (INC)
Horizontale Entfernung (HD)
Vertikale Entfernung (VD)
Höhen-Modus (HT)
Seite 33
los und
