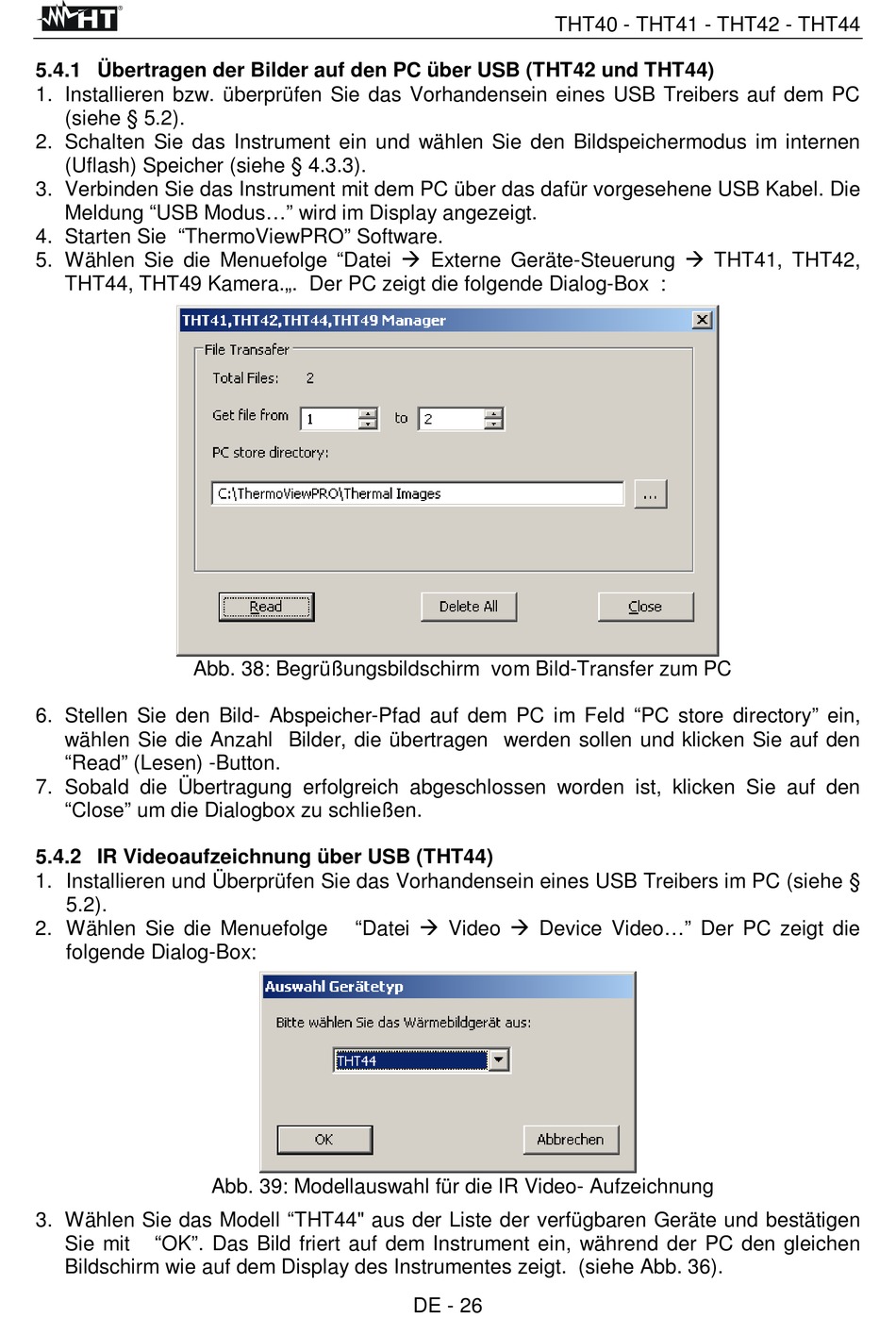

5.4.1 Übertragen der Bilder auf den PC über USB (THT42 und THT44)
1. Installieren bzw. überprüfen Sie das Vorhandensein eines USB Treibers auf dem PC
(siehe § 5.2).
2. Schalten Sie das Instrument ein und wählen Sie den Bildspeichermodus im internen
(Uflash) Speicher (siehe § 4.3.3).
3. Verbinden Sie das Instrument mit dem PC über das dafür vorgesehene USB Kabel. Die
Meldung "USB Modus..." wird im Display angezeigt.
4. Starten Sie "ThermoViewPRO" Software.
5. Wählen Sie die Menuefolge "Datei Externe Geräte-Steuerung THT41, THT42,
THT44, THT49 Kamera.„. Der PC zeigt die folgende Dialog-Box :
Abb. 38: Begrüßungsbildschirm vom Bild-Transfer zum PC
6. Stellen Sie den Bild- Abspeicher-Pfad auf dem PC im Feld "PC store directory" ein,
wählen Sie die Anzahl Bilder, die übertragen werden sollen und klicken Sie auf den
"Read" (Lesen) -Button.
7. Sobald die Übertragung erfolgreich abgeschlossen worden ist, klicken Sie auf den
"Close" um die Dialogbox zu schließen.
5.4.2 IR Videoaufzeichnung über USB (THT44)
1. Installieren und Überprüfen Sie das Vorhandensein eines USB Treibers im PC (siehe §
5.2).
2. Wählen Sie die Menuefolge
folgende Dialog-Box:
3. Wählen Sie das Modell "THT44" aus der Liste der verfügbaren Geräte und bestätigen
Sie mit
"OK". Das Bild friert auf dem Instrument ein, während der PC den gleichen
Bildschirm wie auf dem Display des Instrumentes zeigt. (siehe Abb. 36).
"Datei Video Device Video..." Der PC zeigt die
Abb. 39: Modellauswahl für die IR Video- Aufzeichnung
THT40 - THT41 - THT42 - THT44
DE - 26
