Inhaltszusammenfassung für HT THT200

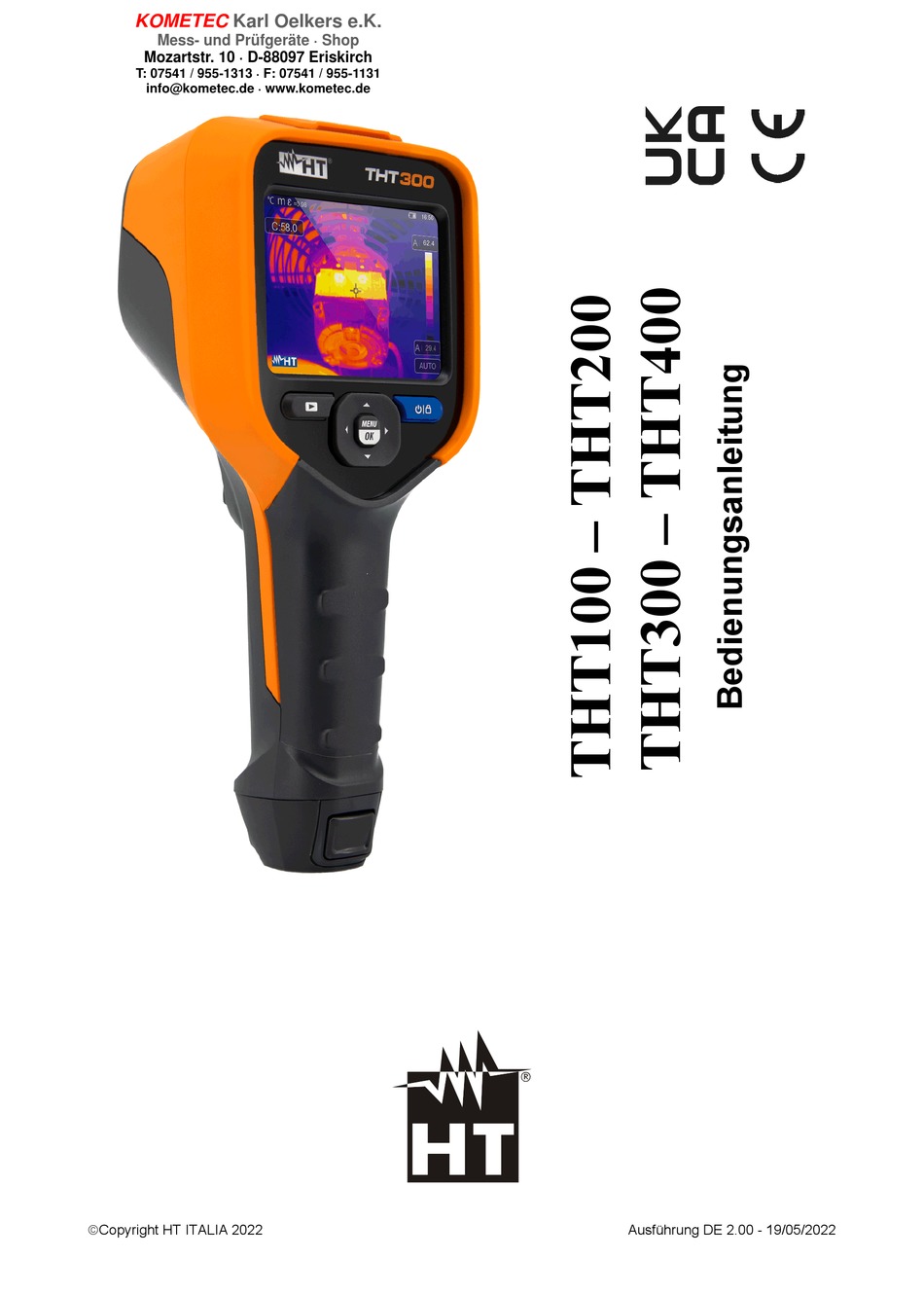

- Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de Copyright HT ITALIA 2022 Ausführung DE 2.00 - 19/05/2022...
-
Seite 3: Inhaltsverzeichnis
THT100 - THT200 - THT300 - THT400 INHALT 1 SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ............3 Während des Gebrauchs ......................... 3 Nach dem Gebrauch ........................3 2 ALLGEMEINE BESCHREIBUNG ..................... 4 3 VORBEREITUNG ZUM GEBRAUCH ..................5 Vorbereitende Prüfung ........................5 ... -
Seite 4: Sicherheitsvorkehrungen Und -Verfahren
1 SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Im ganzen Handbuch weist das Wort "Instrument" allgemein auf die Modelle THT100, THT200, THT300 und THT400 hin – außer, wenn anders angegeben. Dieses Gerät entspricht der Sicherheitsnorm für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Geräts müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol... -
Seite 5: Allgemeine Beschreibung
äußerst flexible Weise zu erstellen. Es ist sehr leicht zu bedienen und braucht wenig Wartung. Die Haupt-Merkmale des Geräts sind: IR-Temperaturmessung im Bereich von -20°C bis 650°C (THT100, THT200, THT300) IR-Temperaturmessung im Bereich von -20°C bis 550°C (THT400) Integrierte Photo-Kamera für visuelle Bilder ... -
Seite 6: Vorbereitung Zum Gebrauch
THT100 - THT200 - THT300 - THT400 3 VORBEREITUNG ZUM GEBRAUCH 3.1 VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft. Alle möglichen Vorkehrungen sind getroffen worden, damit das Gerät unbeschädigt ausgeliefert wird. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte. -
Seite 7: Nomenklatur
THT100 - THT200 - THT300 - THT400 4 NOMENKLATUR 4.1 BESCHREIBUNG DES GERÄTS Abb. 1: Beschreibung der Rückseite LEGENDE: Bereich USB-C und Mikro-SD LCD-Anzeige mit Touch-Screen Funktionstaste (Galerie der Bilder/Videos) Funktionstaste (ON/OFF und Messmodus) Funktionstaste MENU/OK und Pfeiltasten ,,, Wiederaufladbare Batterie... - Seite 8 THT100 - THT200 - THT300 - THT400 Abb. 2: Beschreibung der Vorderseite LEGENDE: Kamera IR Sensor Schlitz für rutschfestes Band und Linsenschutz Trigger Taste (T) DE - 7...
- Seite 9 THT100 - THT200 - THT300 - THT400 Abb. 3: Beschreibung des Ober- und Unterteils des Instrument LEGENDE: USB-C Ausgang zum Anschluss an PC / Ladegerät Schlitz zum Einstecken der Mikro-SD-Karte Linse assoziiert mit dem IR Sensor Gewindebuchse (¼”) zur Einführung des Stativs...
-
Seite 10: Beschreibung Der Funktionstasten
THT100 - THT200 - THT300 - THT400 4.2 BESCHREIBUNG DER FUNKTIONSTASTEN Das Gerät hat 7 Funktionstasten, weiter im Text beschrieben, und eine Trigger-Taste “T” mit mehrfachen Funktionen. 4.2.1 Einschaltung des Geräts 1. Drücken und halten Sie die Taste 2 Sekunden lang zum Einschalten des Geräts. -
Seite 11: Taste
THT100 - THT200 - THT300 - THT400 4.2.3 Taste Drücken Sie die Taste , um die Galerie der Bilder/Videos aufzurufen, die im internen Speicher oder auf der im Gerät eingelegten Mikro-SD-Karte gespeichert sind (siehe § 5.5.3). 4.2.4 T Taste (Trigger) Das Drücken der Taste T auf der Vorderseite des Geräts ermöglicht das Einfrieren des IR... -
Seite 12: Verwendung Des Geräts
THT100 - THT200 - THT300 - THT400 5 VERWENDUNG DES GERÄTS 5.1 BESCHREIBUNG DER HAUPTSCHNITTSTELLE Das Gerät zeigt die folgende Schnittstelle auf dem Display an: Abb. 6: Hauptschnittstelle des Geräts LEGENDE: Messeinheit der Temperatur (°C, °F, K) Messeinheit des Abstands (m, Ft) -
Seite 13: Scharfstellung Des Bildes
THT100 - THT200 - THT300 - THT400 5.2 SCHARFSTELLUNG DES BILDES Die Scharfstellung des IR Bildes auf dem Display des Geräts muss manuell (THT200, THT300) durchgeführt werden, durch Drehen der Linse, die auf dem IR Sensor eingebaut ist (siehe Abb. 1 – Teil 3). Halten Sie das Gerät während dieser Arbeit still. -
Seite 14: Beschreibung Des Hauptmenüs
THT100 - THT200 - THT300 - THT400 5.3 BESCHREIBUNG DES HAUPTMENÜS Durch Drücken der Taste MENU/OK oder durch einfaches Berühren des Displays wird das folgende Hauptmenü auf dem Display angezeigt/ausgeblendet. Verwenden Sie den Touch-Screen oder die Pfeiltasten, um die Menüeinträge auszuwählen. -
Seite 15: Menü Settings
THT100 - THT200 - THT300 - THT400 5.3.1 Menü Settings Durch Berühren des Symbols tritt das Gerät ins Menü “ Settings ” ein, wo die Werte der Systemparameter, die Messeinstellungen und der Reset des Geräts definiert werden können. Die folgende Bildschirmseite erscheint im Display: Abb. - Seite 16 THT100 - THT200 - THT300 - THT400 3. Verbinden Sie das Gerät mit dem PC über das mitgelieferte USB Kabel. Die Bildschirmseite in Abb. 12 – linke Seite erscheint im Display: Abb. 12: Verbindung des Gerätes mit dem PC 4. Bestätigen Sie mit “OK”, um die Verbindung zu aktivieren, oder berühren Sie “Cancel”, um zum Hauptmenü...
- Seite 17 THT100 - THT200 - THT300 - THT400 Aktivierung der WiFi-Verbindung 1. Berühren Sie “WiFi”, um in den Abschnitt zur Aktivierung/Deaktivierung und Personalisierung der WiFi-Verbindung des Geräts einzutreten. Die Bildschirmseite in der Abb. 14 – rechte Seite erscheint im Display. WARNUNG Über die WiFi-Verbindung können Sie das Gerät nur über die APP...
- Seite 18 THT100 - THT200 - THT300 - THT400 Einstellung Datum/Zeit 1. Berühren Sie “Date/Time”, um das Datum/die Uhrzeit des Systems einzustellen. Die Bildschirmseite in der Abb. 16 – rechte Seite erscheint im Display: Abb. 16: Einstellung von Datum/Uhrzeit des Systems 2. Berühren Sie die Pfeiltasten “...
- Seite 19 THT100 - THT200 - THT300 - THT400 Einstellung der automatischen Ausschaltung 1. Berühren Sie “Auto Power Off”, um die Zeit der automatischen Ausschaltung des Geräts einzustellen. Die Bildschirmseite in der Abb. 18 – rechte Seite erscheint im Display: Abb. 18: Einstellung der automatischen Ausschaltung 2.
-
Seite 20: Menü "Messeinstellungen
Normal Modus Das Gerät misst die Oberflächentemperatur eines Gegenstands (entsprechend seinem Emissionsgrad) im Bereich: -20°C ÷ 150°C / 0°C ÷ 650°C (THT100, THT200, THT300) und -20°C ÷ 150°C / 0°C ÷ 550°C (THT400) Screening Modus das Gerät misst die Temperatur von Teilen des menschlichen Körpers im Bereich: 32.0°C ÷... - Seite 21 THT100 - THT200 - THT300 - THT400 Einstellung der Messeinheit des Abstands 1. Berühren Sie “ Distance unit ” zur Einstellung der Messeinheit des Abstands. Die Abb. 22 – rechte Seite erscheint im Display: Abb. 22: Menü Einstellung der Messeinheit des Abstands 2.
- Seite 22 THT100 - THT200 - THT300 - THT400 Einstellung des Temperatur-Bereiches 1. Berühren Sie “Temperature range” zur Einstellung des Bereiches für die Temperaturmessungen des Geräts (diese Option bezieht sich auf den Normalen Messmodus). Die Abb. 24 – rechte Seite erscheint im Display: Abb.
- Seite 23 THT100 - THT200 - THT300 - THT400 Abb. 25: Menü Einstellung der Emissivität 2. Berühren Sie eine der Optionen, die dem Materialtyp entspricht, und die Pfeiltaste “ ”, um den Vorgang zu bestätigen und verlassen. Zur Personalisierung des Emissions- wertes siehe § 5.3.5.
-
Seite 24: Menü "Reset
THT100 - THT200 - THT300 - THT400 Abschnitt Bild ausrichten In diesem Abschnitt können Sie das IR-Bild an dem visuellem Bild im Display ausrichten. Diese Bilder können aufgrund der unterschiedlichen Position des IR-Sensors und der internen Kamera am Gerät falsch ausgerichtet sein. - Seite 25 THT100 - THT200 - THT300 - THT400 Abb. 29: Bestätigen Sie die Löschung des Speichers 2. Berühren Sie die Option “Ja”, um die Löschung zu bestätigen, oder die Option “Nein”, um den Vorgang abzubrechen und zum vorigen Bildschirm zurückzukehren. 3. Berühren Sie “ Default settings ”. Der folgende Bestätigungsbildschirm erscheint im Display: Abb.
-
Seite 26: Menü Messung
THT100 - THT200 - THT300 - THT400 5.3.2 Menü Messung In diesem Menü können verschiedene Gegenstände im Bild aktiviert/deaktiviert werden, um eine erweiterte Analyse der Temperaturmessung durchzuführen. Das Gerät verfügt über: 1 festen zentralen Cursor Max 3 Punkte, die frei auf dem Bild positioniert werden können ... - Seite 27 THT100 - THT200 - THT300 - THT400 Cursoren der “heißen” und “kalten” Punkte Berühren Sie das Symbol “ ” um die dynamischen Cursoren zu aktivieren, die den “heißesten” (rot) und “kältesten” (blau) Punkt des Bildes anzeigen. Die den dynamischen Cursoren (Hi und Lo) zugeordnete Temperaturangabe wird im oberen linken Teil des Displays angezeigt.
- Seite 28 THT100 - THT200 - THT300 - THT400 Abb. 32: Angabe Face Mode 4. Der Face Mode ist mit der Einstellung der höheren (siehe § 5.3.1.2) und unteren Temperatur-Schwellenwerte (siehe § 5.3.6) verbunden. 5. Wenn die Gesichtstemperatur der eingerahmten Person unter dem eingestellten Grenzwert liegt, wird der Wert im oberen Teil des rechteckigen Bereiches in grüner...
-
Seite 29: Menü Modus Bild Und Zoom
THT100 - THT200 - THT300 - THT400 5.3.3 Menü Modus Bild und Zoom In diesem Menü können Sie die Art der Bildanzeige auf dem Display auswählen und das Bild zoomen. Es stehen folgende Optionen zur Verfügung: Thermal Anzeige des einfachen IR-Bildes ... -
Seite 30: Die Zwei Bilder Werden Mit Geteiltem
THT100 - THT200 - THT300 - THT400 Fusion-Bild (Picture in Picture) Berühren Sie das Symbol “ ”, um die Anzeige Fusion-Bildes (IR-Bild innerhalb des visuellen Bildes) auf dem Display zu aktivieren. Benutzen Sie die Pfeiltasten oder , oder berühren Sie die Pfeilsymbole im Feld... -
Seite 31: Menü Palette Und Funktionen Isothermen-Linien
THT100 - THT200 - THT300 - THT400 4. Berühren Sie das Symbol “ ”, um das elektronische Zoom des Bildes zu aktivieren. Die folgende Bildschirmseite erscheint im Display Abb. 35: Aktivierung des Zooms des Bildes 5. Drücken Sie die Pfeiltasten oder oder berühren Sie die Bildlaufleiste, um die Zoomstufe im Bereich 1.0x ÷... - Seite 32 THT100 - THT200 - THT300 - THT400 Umgekehrtes Warmes Eisen Regenbogen Grau Blau/Rot Heiß/Kalt Feder Grau Braun 4. Berühren Sie das Symbol “ ” zur Aktivierung der Funktion Isothermen-Linie “Alarm hohe Temp”. Die folgende Bildschirmseite erscheint im Display: Abb. 37: Auswahl Isothermen-Linie Alarm hohe Temp.
- Seite 33 THT100 - THT200 - THT300 - THT400 Abb. 39: Auswahl Isothermen-Linie Alarm Temp.-Intervall 9. Berühren Sie die Felder “Hi” und “Lo” im unteren Teil des Displays und stellen Sie mit Pfeiltasten oder Wert maximalen minimalen Temperaturschwellen ein. Das Gerät zeigt die Punkte des Bildes mit einer Temperatur zwischen dem “Lo”...
-
Seite 34: Menü Parameters
Dieser Parameter kann eingestellt werden, wenn Sie im Automatischen Modus über die Werte der Temperaturniveaus sicher sind, die mit der Farbpalette assoziiert sind (siehe §). In diesem Fall werden Niveaus um die ins Feld eingegebene Menge erhöht oder vermindert. Offset einstellbar im Bereich: -5.0°C 5.0°C Parameter Abstand Dieser Parameter identifiziert den Abstand zwischen der Wärmebildkamera und dem... -
Seite 35: Einstellung Der Umgebungstemperatur
THT100 - THT200 - THT300 - THT400 1. Berühren Sie den Bildschirm oder drücken Sie die Taste MENU/OK, um das Hauptmenü aufzurufen. 2. Berühren Sie das Symbol “ ”, um das Menü “Parameters” aufzurufen. Die folgenden Bildschirmseiten erscheinen im Display: Einstellung der Umgebungstemperatur ... - Seite 36 THT100 - THT200 - THT300 - THT400 Einstellung des Abstands Berühren Sie das Symbol “ ” um den Abschnitt aufzurufen, wo der Abstand vom zu messenden Gegenstand definiert wird. hier nebenstehende Bildschirm erscheint im Display. Benutzen Sie die Pfeiltasten oder , oder berühren Sie die Pfeilsymbole im Feld...
-
Seite 37: Menü Alarm
THT100 - THT200 - THT300 - THT400 5.3.6 Menü Alarm In diesem Menü können Sie die hohen und niedrigen Schwellenwerte einstellen, die das Gerät benutzt, um den Signalton bei Temperaturmessungen zu aktivieren. WARNUNG Diese Funktion kann nur nach der Aktivierung der Alarmbedingung im Menü... -
Seite 38: Einstellung Der Temperatur Des Bildes
THT100 - THT200 - THT300 - THT400 5.4 EINSTELLUNG DER TEMPERATUR DES BILDES Mit dem Gerät können Sie die Temperatur, die dem auf dem Display eingerahmten Bild zugeordnet ist (hohe, niedrige und Span-Stufen), auf folgende Weise anpassen: Modus Automatisch (Auto) Die Mindest- und Höchstwerte der Temperatur des eingerahmten Gegenstands, die der Farbpalette assoziiert sind, werden automatisch vom Gerät eingestellt, und ändern sich dynamisch, wenn das Gerät bewegt wird. - Seite 39 THT100 - THT200 - THT300 - THT400 3. Benutzen Sie die Pfeiltasten oder zur gleichzeitigen Einstellung der Temperaturwerte, die mit der hohen und niedrigen Schwelle assoziiert sind, in Schritten von 0.1°C (siehe Abb. 43 – linker Teil). 4. Berühren Sie das Symbol “...
-
Seite 40: Abspeichern Der Ir-Bilder Und -Videos
THT100 - THT200 - THT300 - THT400 5.5 ABSPEICHERN DER IR-BILDER UND -VIDEOS Das Gerät kann sowohl IR-Bilder als auch IR-Videos im internen Speicher oder auf der eingelegten Mikro-SD-Karte speichern. Jedes Bild wird automatisch in den Formaten JPG (Snapshot) und HIR (kann nur mit der mitgelieferten THTLink-Software - siehe § 6) gespeichert. -
Seite 41: Ir-Videoaufzeichnung
THT100 - THT200 - THT300 - THT400 5. Fügen Sie die Textaufzeichnung mit der virtuellen Tastatur ein und bestätigen Sie mit “ ” oder berühren Sie “X” um zur vorigen Bildschirmseite zurückzukehren. 6. Berühren Symbol “ ”, Abspeicherung Bildes Textaufzeichnung endgültig zu bestätigen. - Seite 42 THT100 - THT200 - THT300 - THT400 2. Benutzen Sie die Pfeiltasten oder oder berühren Sie die Symbole “ ” oder “ ”, um das gewünschte Bild im Display aufzurufen. 3. Berühren Sie das Symbol “ ”, um den Abschnitt mit den Informationen über das gespeicherte Bild zu öffnen.
-
Seite 43: Eigenschaften Der Linse
THT100 - THT200 - THT300 - THT400 5.6 EIGENSCHAFTEN DER LINSE Das Gerät ist mit einer 9mm (THT300), 7.5mm (THT200, THT100) oder 13.5mm (THT400). Fokuslinse ausgestattet. Nachfolgend finden Sie die auf dieser 9mm Linse basierende Betriebstheorie. Definitionen FOV (Field Of View) Sichtfeld Stellt die maximale Winkelöffnung (ausgedrückt in Grad) dar, mit der das Gerät bei einem bestimmten Abstand arbeiten kann. -
Seite 44: Verwendung Des Screening-Modus
THT100 - THT200 - THT300 - THT400 5.7 VERWENDUNG DES SCREENING-MODUS 1. Schalten Sie das Gerät ein. 2. Stellen Sie den Emissionsparameter auf einen Wert zwischen 0.95 und 0.98 ein (typisch 0.95). 3. Aktivieren Sie den “Screening”-Modus (siehe § 5.3.1.2). -
Seite 45: Verwendung Der Thtlink Software
Windows 7 oder höher Software-Anwendungen: Microsoft .Net Framework 4.0 6.2 INSTALLATION DER THTLINK SOFTWARE 1. Laden Sie die THTLink von der Website www.ht-instruments.com/download 2. Starten Sie die Datei “THTLink_setup.exe” und führen Sie den assistierten Installations-Vorgang aus. 6.3 HAUPTMERKMALE DER THTLINK SOFTWARE Die IR-Bilder (mit HIR-Format) können mit der Software geöffnet werden, wie in der Abb. -
Seite 46: Wartung Und Pflege
THT100 - THT200 - THT300 - THT400 7 WARTUNG UND PFLEGE 7.1 ALLGEMEINE INFORMATIONEN Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. -
Seite 47: Reinigung Des Geräts
Zubehörteile und die Batterien getrennt gesammelt und korrekt entsorgt werden müssen. 7.5 ZUBEHÖR 7.5.1 Mitgeliefertes Zubehör Installierte Fokuslinse für IR Messungen f=9mm (THT300), f=7.5mm (THT200,THT100) Installierte Fokuslinse für IR Messungen f=13.5mm (THT400) Linsen-Schutz-Kappe Li-ION, 3.7V 2600mAh wiederaufladbare Batterie Cod. -
Seite 48: Technische Daten
8 14m Spektrum-Antwort: Sichtfeld (FOV) / Linse / F-Number: 41.5° x 31.1°/ 9mm / 1.0 (THT300) 20.7° x 15.6° / 7.5mm / 1.0 (THT200) 21° x 21° / 7.5mm / 1.0 (THT100) 31.9° x 25.7° / 13.5mm / 1.0 (THT400) IFOV: 1.89mrad (THT300) -
Seite 49: Umgebungsbedingungen
THT100 - THT200 - THT300 - THT400 Format der Bilder: JPG (Snapshots), HIR (radiometrisch) IR Videoaufzeichnung: MP4 Format (640x480 @ 30fps), >60min su SD card Textaufzeichnung: mit virtueller Tastatur Speicher: Interner Speicher (3.4GB) + Mikro-SD-Karte 16GB (max 32GB) Speicherbare Bilder/Videos: 1000 Photos/45min Videos (interner Speicher) >6000 Photos (Mikro-SD-Karte) -
Seite 50: Service
THT100 - THT200 - THT300 - THT400 9 SERVICE 9.1 GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. - Seite 52 Fax: +55 19 9979.11325 eMail: info@htinstruments.es eMail: ht@htitalia.it eMail: vendas@ht-instruments.com.br Web: www.htinstruments.es Web: www.ht-instruments.com Web: www.ht-instruments.com.br HT INSTRUMENTS USA LLC HT INSTRUMENTS GMBH HT ITALIA CHINA OFFICE 3145 Bordentown Avenue W3 Am Waldfriedhof 1b 意大利HT中国办事处 08859 Parlin - NJ - USA...
