Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP-I-AP
9.6.
Anschluss CTP-I-AP
Schließen Sie das Gerät an, wie in Bild 3 gezeigt. Die Meldeausgänge können auf eine Steuerung geführt werden.
WARNUNG
Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss.
Ì
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge (FO1A und FO1B)
ausgewertet werden.
Wichtig!
Ì
Das Beispiel zeigt nur einen Ausschnitt, der für den Anschluss des CTP-Systems relevant ist. Das
dargestellte Beispiel stellt keine vollständige Systemplanung dar. Der Anwender trägt die Verant-
wortung für die sichere Einbindung in das Gesamtsystem. Detaillierte Anwendungsbeispiele finden
Sie unter www.euchner.de. Geben Sie dazu einfach die Bestellnummer Ihres Schalters in die Suche
ein. Unter „Downloads" finden Sie alle verfügbaren Anschlussbeispiele für das Gerät.
24 V DC
GND

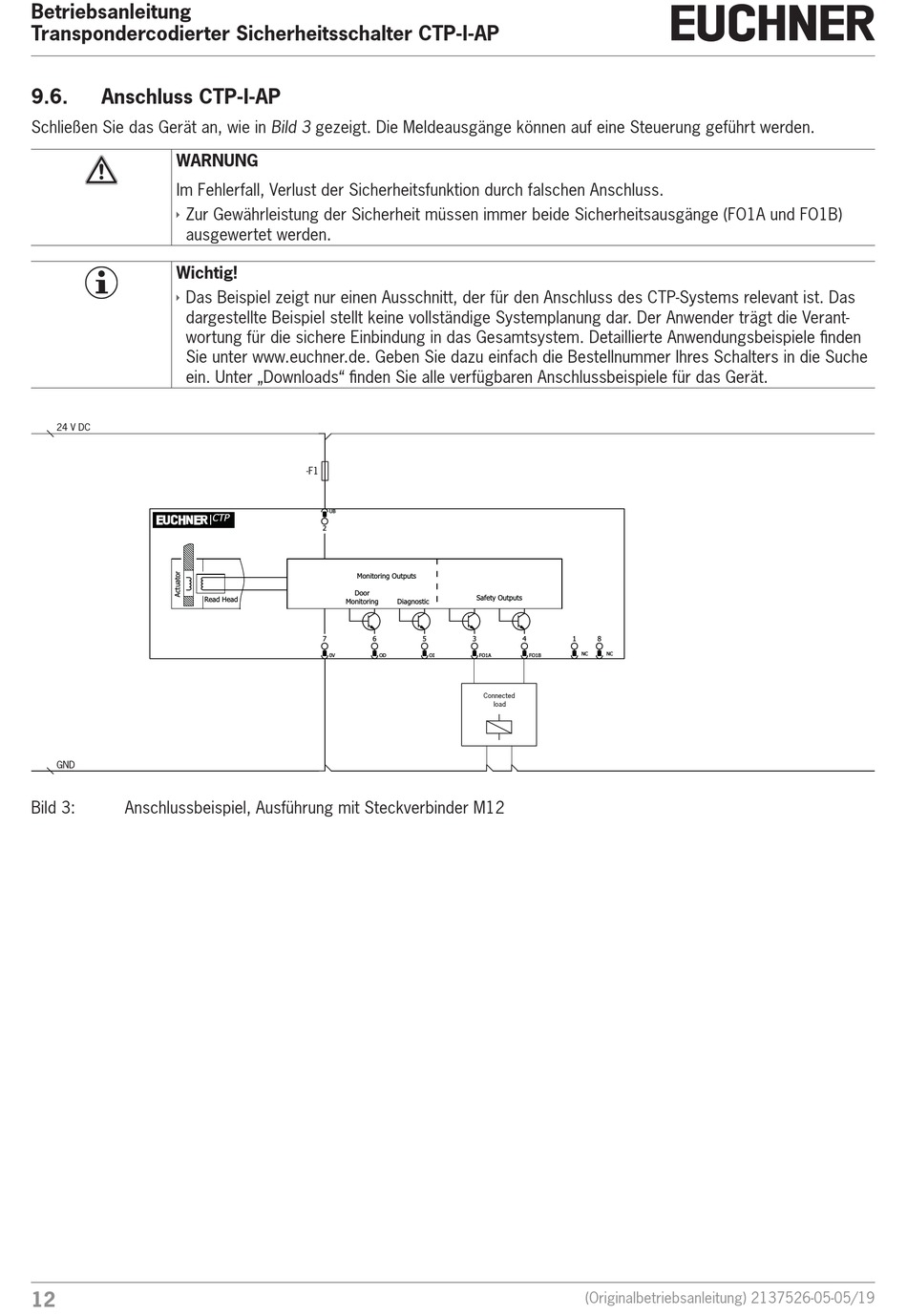

Bild 3:
Anschlussbeispiel, Ausführung mit Steckverbinder M12
12
-F1
UB
CTP
2
Monitoring Outputs
Door
Read Head
Monitoring
7
6
0V
Safety Outputs
Diagnostic
5
3
4
OD
OI
FO1A
FO1B
Connected
load
1
8
NC
NC
(Originalbetriebsanleitung) 2137526-05-05/19
