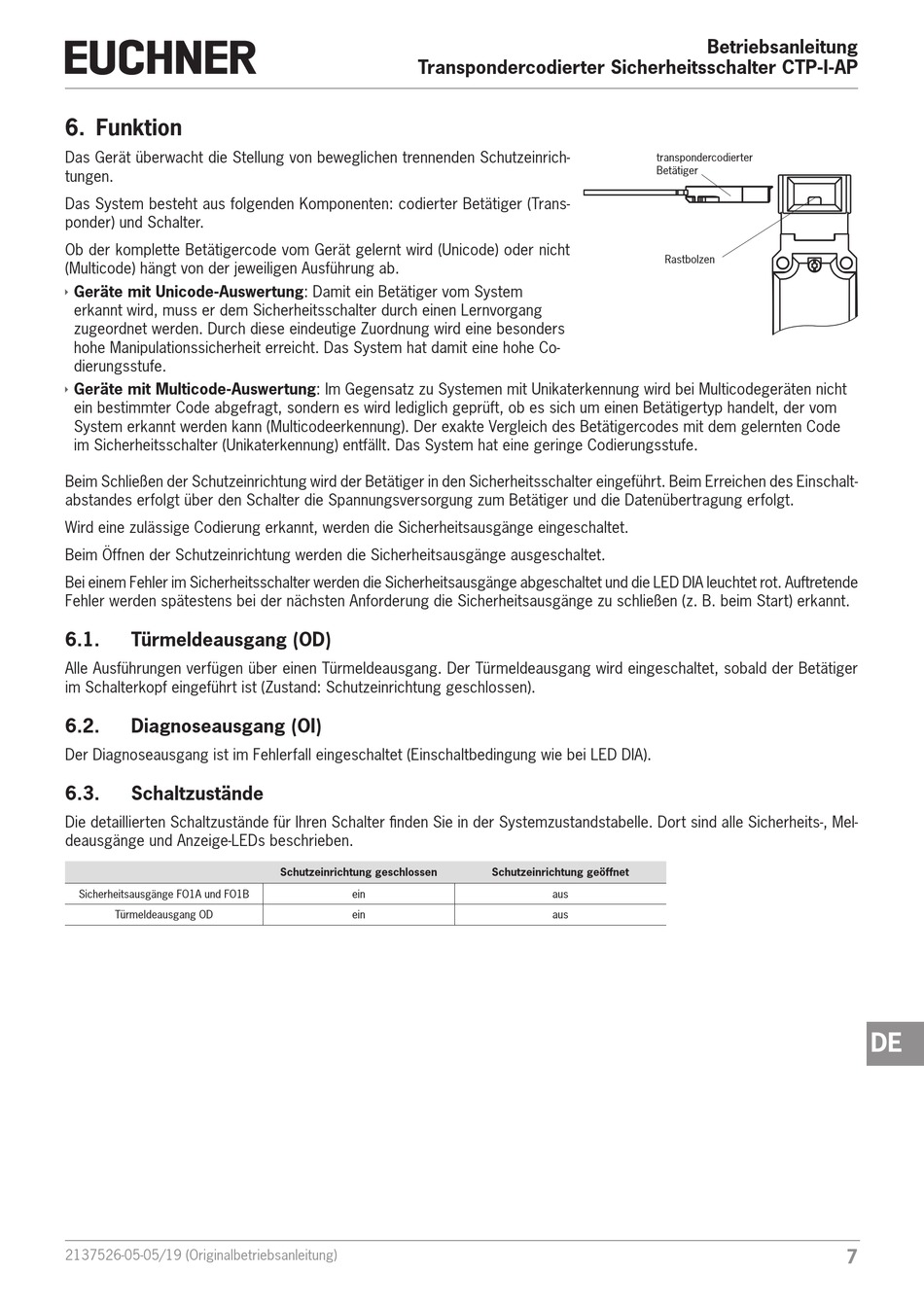

6. Funktion
Das Gerät überwacht die Stellung von beweglichen trennenden Schutzeinrich-
tungen.
Das System besteht aus folgenden Komponenten: codierter Betätiger (Trans-
ponder) und Schalter.
Ob der komplette Betätigercode vom Gerät gelernt wird (Unicode) oder nicht
(Multicode) hängt von der jeweiligen Ausführung ab.
Ì
Geräte mit Unicode-Auswertung: Damit ein Betätiger vom System
erkannt wird, muss er dem Sicherheitsschalter durch einen Lernvorgang
zugeordnet werden. Durch diese eindeutige Zuordnung wird eine besonders
hohe Manipulationssicherheit erreicht. Das System hat damit eine hohe Co-
dierungsstufe.
Geräte mit Multicode-Auswertung: Im Gegensatz zu Systemen mit Unikaterkennung wird bei Multicodegeräten nicht
Ì
ein bestimmter Code abgefragt, sondern es wird lediglich geprüft, ob es sich um einen Betätigertyp handelt, der vom
System erkannt werden kann (Multicodeerkennung). Der exakte Vergleich des Betätigercodes mit dem gelernten Code
im Sicherheitsschalter (Unikaterkennung) entfällt. Das System hat eine geringe Codierungsstufe.
Beim Schließen der Schutzeinrichtung wird der Betätiger in den Sicherheitsschalter eingeführt. Beim Erreichen des Einschalt-
abstandes erfolgt über den Schalter die Spannungsversorgung zum Betätiger und die Datenübertragung erfolgt.
Wird eine zulässige Codierung erkannt, werden die Sicherheitsausgänge eingeschaltet.
Beim Öffnen der Schutzeinrichtung werden die Sicherheitsausgänge ausgeschaltet.
Bei einem Fehler im Sicherheitsschalter werden die Sicherheitsausgänge abgeschaltet und die LED DIA leuchtet rot. Auftretende
Fehler werden spätestens bei der nächsten Anforderung die Sicherheitsausgänge zu schließen (z. B. beim Start) erkannt.
6.1.
Türmeldeausgang (OD)
Alle Ausführungen verfügen über einen Türmeldeausgang. Der Türmeldeausgang wird eingeschaltet, sobald der Betätiger
im Schalterkopf eingeführt ist (Zustand: Schutzeinrichtung geschlossen).
6.2.
Diagnoseausgang (OI)
Der Diagnoseausgang ist im Fehlerfall eingeschaltet (Einschaltbedingung wie bei LED DIA).
6.3.
Schaltzustände
Die detaillierten Schaltzustände für Ihren Schalter finden Sie in der Systemzustandstabelle. Dort sind alle Sicherheits-, Mel-
deausgänge und Anzeige-LEDs beschrieben.
Sicherheitsausgänge FO1A und FO1B
Türmeldeausgang OD
2137526-05-05/19 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP-I-AP
Schutzeinrichtung geschlossen
ein
ein
transpondercodierter
Betätiger
Rastbolzen
Schutzeinrichtung geöffnet
aus
aus
Betriebsanleitung
DE
7
