Austausch des Schaltstifts (BioClip)

Um das BioClip-Aggregat und seinen Antrieb beim
Auffahren auf Hindernisse zu schützen, sind die
Messer mit einem Schaltstift ausgerüstet. An jedem
Messerbolzen befindet sich eine gewölbte federnde
Friktionsscheibe, die auszutauschen ist, wenn der
Messerbolzen gelöst wird. Wird sie nicht
ausgetauscht, kann der Schaltstift aktiviert werden
und eine Messerkollision verursachen. Nur
Originalteile verwenden. Ein Satz mit Messer,
Schaltstift und Friktionsscheibe ist beim Händler
erhältlich.
1. Aggregat in Servicestellung bringen, siehe
"Aggregat in Servicestellung bringen".

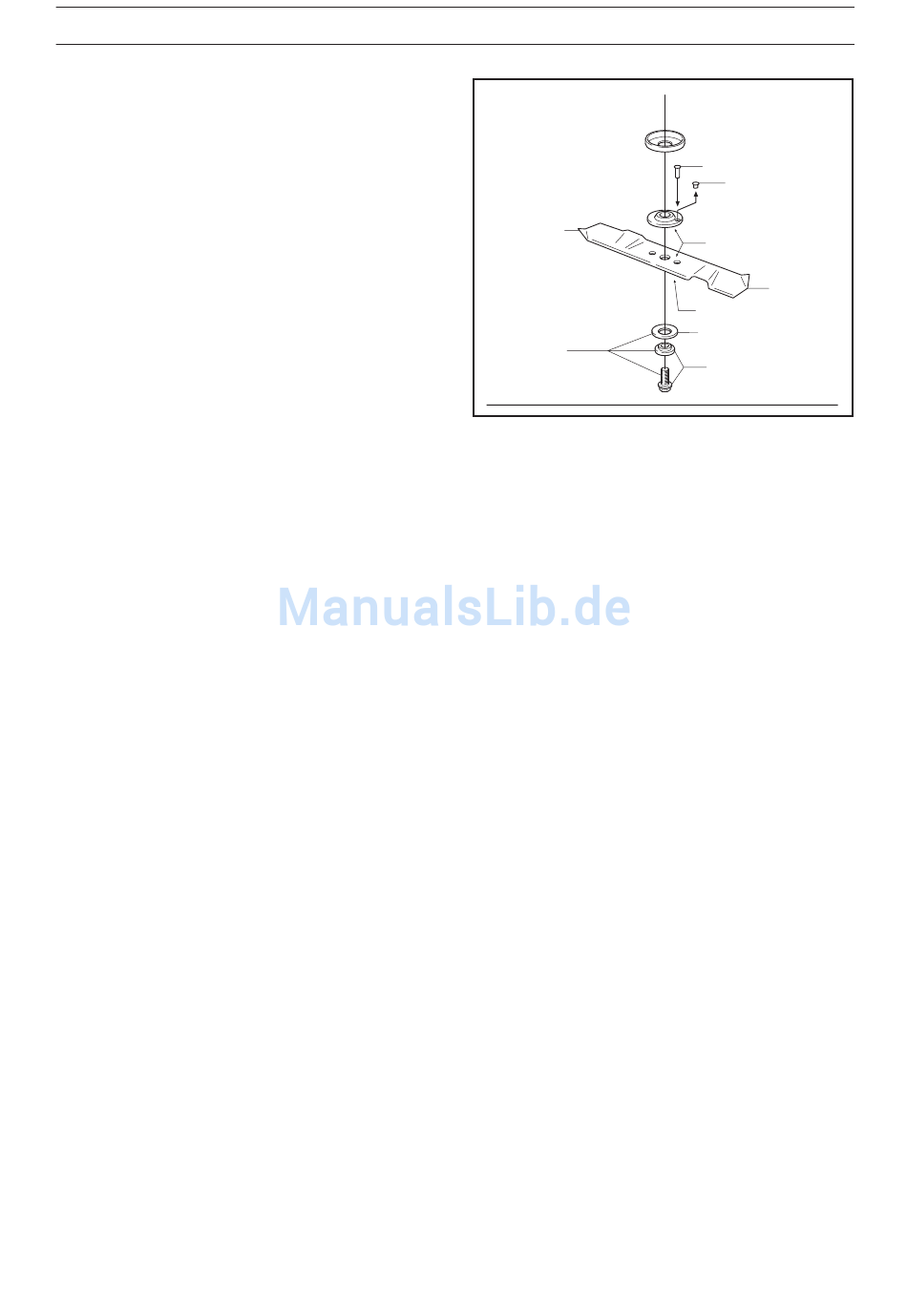

2. Das Messer (2A) durch Entfernen des
Messerbolzen mit Scheibe und Friktionsscheibe
(2B) entfernen.
3. Reste des gebrochenen Schaltstifts (3)
entfernen.
4. Sicherstellen, dass die Anliegeflächen (4) von
Messer und Messerhalter metallisch rein sind.
Bei Bedarf säubern.
5. Neuen Schaltstift (5) in Messerhalter einbauen.
6. Messer (6) einbauen. Sicherstellen, dass das
Messer wie in der Abbildung gedreht ist.
7. Neue Friktionsscheibe (7) einsetzen. Die mit der
konkaven Seite muss zum Messer gewendet
sein.
8. Messerbolzen mit Scheibe (8) einbauen.
Anzugsmoment 45-50 Nm (4,5-5 kpm)
WARTUNG
2A
2B
5
3
4
6
4
7
8
