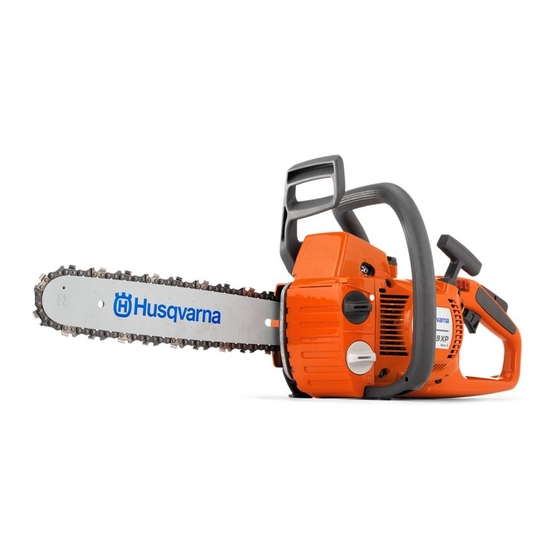

Husqvarna 336 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 336:
- Bedienungsanweisung (36 Seiten) ,
- Bedienungsanweisung (56 Seiten)
Verwandte Anleitungen für Husqvarna 336
Inhaltszusammenfassung für Husqvarna 336
- Seite 1 Bedienungsanw eisung 336 339XP Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen G G G G e e e e r r r r m m m m a a a a n n n n Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 2: Symbolerklär Ung
SYMBOLERKLÄR UNG Symbole am Gerät: Symbole in der Bedienungsanweisung: W ARNUNG! Motorsägen können gefährlich sein! Durch unsachgemäße Eine K ontrolle und/oder Wartung ist bei oder nachlässige Handhabung können abgestelltem Motor vorzunehmen, wenn schwere Verletzungen oder sogar tödliche der Stoppschalter in Stellung STOP steht. Unfälle von Anwendern oder anderen Personen verursacht werden. -
Seite 3: Inhaltsverzeichnis
Kühlsystem ..............34 Wartungsschema ............35 TECHNISCHE D ATEN T echnische Daten ............36 Führungsschienen- und Kettenkombinationen, Modell 336 ................37 Führungsschienen- und Kettenkombinationen, Modell 339XP ................37 Feilen und Schärflehren der Sägekette ......37 EG-Konformitätserklärung ..........38 – 3... -
Seite 4: Einleitung
Besitzer bitte auch die Bedienungsanleitung aus. Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. -
Seite 5: W As Ist Was
W AS IST W AS? W as ist was an der Motorsäge? 1 Filterdeckel 16 Führungsschiene 2 Kraftstoffpumpe 17 Zündkerzendeckel 3 Vorderer Handgriff 18 Kettenfänger 4 Handschutz 19 Kupplungsdeckel mit eingebauter Kettenbremse. 5 Startvorrichtung 20 Hinterer Handgriff mit Rechtshandschutz 6 Kettenöltank 21 Gashebel 7 Starthandgriff 22 Gashebelsperre... -
Seite 6: Allgemeine Sicherheitsv Orschriften
ALLGEMEINE SICHERHEITSV ORSCHRIFTEN Maßnahmen v or der Benutzung Wic htig einer neuen Motorsäge WICHTIG! • Die Bedienungsanleitung aufmerksam durchlesen. Das Gerät ist n ur für das Sägen von Holz konstruiert. • Montage und Einstellung der Schneidausrüstung Nur die Kombinationen von Führungsschiene und kontrollieren. -
Seite 7: Persönliche Schutzausrüstung
ALLGEMEINE SICHERHEITSV ORSCHRIFTEN Ihnen beim optimalen und sicheren Einsatz Ihrer Motorsäge . • Feuerlöscher und Spaten Auch ein Kurs zum Thema Anwendung der Motorsäge kann hilfreich sein. Händler, Forstfachschulen oder Bibliotheken informieren Sie über verfügbares Weiterbildungsmaterial und das Kursangebot. Die übrige Arbeitskleidung sollte dicht anliegen, ohne die Bewegungsfreiheit zu begrenzen. - Seite 8 ALLGEMEINE SICHERHEITSV ORSCHRIFTEN • Die Kettenbremse (A) wird entweder manuell (mit der • Die Kettenbremse wird gelöst, wenn der Handschutz nach linken Hand) oder mit der Trägheitsfunktion aktiviert. hinten zum vorderen Handgriff geführt wird. • Rückschläge können blitzschnell und mit großer Kraft •...
- Seite 9 ALLGEMEINE SICHERHEITSV ORSCHRIFTEN Gashebelsperre • In der Fällposition befindet sich die linke Hand in einer Position, die die manuelle Aktivierung der Kettenbremse Die Gashebelsperre wurde konstruiert, um eine unmöglich macht. Bei diesen Griffen, d. h. wenn die linke unbeabsichtigte Aktivierung des Gashebels zu verhindern. Hand so platziert ist, dass sie die Bewegung des Wenn die Sperre (A) in den Handgriff gedrückt wird (= beim Rückschlagschutzes nicht beeinflussen kann, lässt sich...
-
Seite 10: Schneidausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Antivibrationssystem Schalldämpfer Das Gerät ist mit einem Antivibrationssystem ausgerüstet, Der Schalldämpfer soll den Geräuschpegel so weit wie das die Vibrationen wirkungsvoll dämpft und so für möglich senken und die Abgase des Motors vom Anwender angenehmere Arbeitsbedingungen sorgt. fernhalten. WARNUNG! Die Motorabgase sind heiß... -
Seite 11: Grundregeln
Um alle Sicherheitskomponenten der Schneidausrüstung zu erhalten, sind verschlissene und beschädigte Schienen/ • Halten Sie einen korrekten Tiefenbegrenzerabstand! Kettenkombinationen durch eine von Husqvarna empfohlene Befolgen Sie unsere Anweisungen und benutzen Sie Führungsschiene und Sägekette zu ersetzen. Siehe die die empfohlene Tiefenbegrenzerlehre. Ein zu großer Anweisungen unter der Überschrift Technische Daten für... -
Seite 12: Sägekette Schärfen Und Tiefenbegrenzerabstand Justieren
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Sägekette 3 Schärfposition • Teilung der Sägekette (=pitch) (Zoll) 4 Durchmesser der Rundfeile • Treibgliedbreite (mm/Zoll) Es ist sehr schwer, eine Sägekette ohne Hilfsmittel richtig zu schärfen. Deshalb empfehlen wir Ihnen zum Schärfen der Sägekette unsere Feillehre. Sie gewährleistet eine optimale Rückschlagreduzierung und maximale Schneidkapazität. -
Seite 13: Spannen Der Sägekette
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Spannen der Sägekette • So schärfen, dass alle Zähne gleich lang sind. Wenn die Schneidezähne bis auf 4 mm (0,16") Länge abgenutzt sind, ist die Sägekette unbrauchbar und muss weggeworfen werden. WARNUNG! Eine unzureichend gespannte Sägekette kann abspringen und schwere oder sogar lebensgefährliche Verletzungen verursachen. -
Seite 14: Nachfüllen Von Sägekettenöl
ALLGEMEINE SICHERHEITSVORSCHRIFTEN 339XP Nachfüllen von Sägekettenöl • Die Führungsschienenmuttern lösen, die Kupplungsdeckel • Alle unsere Motorsägenmodelle sind mit automatischer und Kettenbremse halten. Kombischlüssel benutzen. Die Kettenschmierung versehen. Bei einigen Modellen kann Muttern der Führungsschiene dann so fest wie möglich von auch die Öldurchflussmenge eingestellt werden. -
Seite 15: Schmierung Des Nadellagers
ALLGEMEINE SICHERHEITSVORSCHRIFTEN • Kontrollieren, ob der Umlenkstern der Führungsschiene Führungsschiene sich leicht bewegen lässt und sein Schmierloch offen ist. Bei Bedarf reinigen und schmieren. Regelmäßig kontrollieren: • Ob sich an den Außenseiten der Führungsschienennut Grate gebildet haben. Bei Bedarf abfeilen. Wenn die Schmierung der Sägekette nach einem Durchgang der oben aufgeführten Kontrollen und Maßnahmen nicht funktioniert, muss die Servicewerkstatt aufgesucht werden. -
Seite 16: Montage Von Schiene Und Kette
MONTAGE Montage von Schiene und Kette Die Kette durch Drehen der Kettenspannschraube im Uhrzeigersinn (einen Kombischlüssel verwenden) spannen. Die Kette soll gespannt werden, bis sie auf der Schienenunterseite nicht mehr durchhängt. Siehe die Anweisungen unter der Überschrift Spannen der Sägekette. WARNUNG! Bei Arbeiten mit der Kette sind stets Schutzhandschuhe zu tragen. -
Seite 17: Umgang Mit Kraftstoff
UMGANG MIT KRAFTSTOFF Kraftstoff Mischungsverhältnis 1:50 (2 %) mit HUSQVARNA-Zweitaktöl. Hinweis! Das Gerät ist mit einem Zweitaktmotor ausgestattet 1:33 (3 %) mit anderen Ölen für luftgekühlte Zweitaktmotoren und daher ausschließlich mit einer Mischung aus Benzin und der Klasse JASO FB/ISO EGB. -
Seite 18: Sicherer Umgang Mit Kraftstoff
UMGANG MIT KRAFTSTOFF Tanken Sicherer Umgang mit Kraftstoff • Niemals Kraftstoff nachfüllen, wenn der Motor läuft. • Beim Tanken und Mischen von Kraftstoff (Benzin und Zweitaktöl) ist für gute Belüftung zu sorgen. • Das Gerät vor dem Starten mindestens 3 m von der Stelle WARNUNG! Folgende Vorsichtsmaßnahmen entfernen, an der getankt wurde. -
Seite 19: Starten Und Stoppen
STARTEN UND STOPPEN Starten und stoppen Warmer Motor Startvorgang wie bei kaltem Motor, der Chokehebel wird WARNUNG! Vor dem Start ist Folgendes zu jedoch nicht in Choke-Lage geführt. Mit dem beachten: Kombinationshebel Choke/Startgas erhält man Startgas, indem der Hebel in Choke-Lage geführt und gleich wieder eingeschoben wird. - Seite 20 STARTEN UND STOPPEN Hinweis! Die Kettenbremse rückstellen, indem der • Die Motorsäge stets mit beiden Händen halten. Mit der Handschutz zum Handgriffbügel geführt wird. Damit ist die rechten Hand den hinteren Griff und mit der linken den Motorsäge bereit zur Anwendung. vorderen Griff umfassen.
-
Seite 21: Or Jeder Anwendung
ARBEITSTECHNIK Vor jeder Anwendung: Grundlegende Sicherheitsvorschriften 1 Behalten Sie die Umgebung im Auge: • Um sicherzustellen, dass weder Menschen noch Tiere oder anderes Ihre Kontrolle über das Gerät beeinflussen können. • Um zu verhindern, dass Menschen oder Tiere mit der Sägekette in Berührung kommen oder von einem fallenden Baum verletzt werden. - Seite 22 ARBEITSTECHNIK 5 Beim Sägen von Bäumen, die unter Spannung stehen, 3 Die meisten Rückschlagunfälle ereignen sich beim Entasten. Der Anwender hat dafür zu sorgen, dass er fest äußerst vorsichtig sein. Ein unter Spannung stehender und sicher steht und keine Gegenstände am Boden Baum kann sowohl vor als auch nach dem Durchsägen in liegen, über die er stolpern könnte, so dass er sein seine normale Stellung zurückschnellen.
- Seite 23 ARBEITSTECHNIK 7 Beim Sägen mit der Oberseite der Führungsschiene Bezeichnungen besonders vorsichtig sein, d.h. wenn von der Unterseite Ablängen = Allgemeine Bezeichnung für das Durchsägen von des Objekts gesägt wird. Diese Technik wird als Sägen mit Baumstämmen. schiebender Kette bezeichnet. Die Sägekette schiebt dabei die Motorsäge nach hinten zum Anwender.
- Seite 24 ARBEITSTECHNIK Entasten Wenn die Möglichkeit vorhanden ist (= kann der Stamm gedreht werden?), sollte der Stamm zu 2/3 durchgesägt Beim Entasten von dickeren Ästen gilt dasselbe Prinzip wie werden. beim Ablängen. Beschwerliche Äste sind Stück für Stück abzulängen. Den Stamm dann drehen, um das restliche Drittel des Stammes von oben durchzusägen.
-
Seite 25: Technik Beim Fällen Von Bäumen
ARBEITSTECHNIK Technik beim Fällen von Bäumen Es ist absolut zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfängt. Es ist sehr gefährlich, einen Baum zu entfernen, der sich beim Fällen verfangen hat. Es WICHTIG! Es ist viel Erfahrung erforderlich, um einen besteht sehr große Unfallgefahr. - Seite 26 ARBEITSTECHNIK Fällen Fällschnitt Der Fällschnitt wird von der anderen Seite des Stammes ausgeführt und muss absolut horizontal verlaufen. Links vom WARNUNG! Wir raten unerfahrenen Baumstamm stehen und mit ziehender Kette sägen. Anwendern davon ab, einen Baumstamm mit einer Schienenlänge zu fällen, die kleiner ist Den Fällschnitt etwa 3-5 cm (1,5-2 Zoll) oberhalb der Horizontalebene des Kerbschnitts anbringen.
-
Seite 27: Sägen In Baumstämmen Und Ästen, Die Unter Spannung Stehen
ARBEITSTECHNIK Wenn Kerb- und Fällschnitt ausgeführt sind, soll der Baum Niemals im Gefahrenbereich von hängenden, von selbst oder mit Hilfe von Fällkeil oder Fällheber fallen. festgeklemmten Bäumen arbeiten. Wir empfehlen eine Führungsschienenlänge zu benutzen, die größer ist als der Stammdurchmesser, sodass Kerb- und Fällschnitt mit einem sog.einfachen Sägeschnitt ausgeführt Am sichersten ist die Benutzung einer Winde. -
Seite 28: Vorbeugende Maßnahmen Gegen Rückschlag
ARBEITSTECHNIK Einen Baumstamm, der unter Spannung steht, nie ganz Ein Rückschlag ist immer in Richtung der Führungsschiene durchsägen! gerichtet. Am häufigsten erfolgt der Stoß von Motorsäge und Führungsschiene nach oben und nach hinten zum Anwender. Muss der Baum/Ast durchsägt werden, sind zwei oder drei Rückschläge erfolgen aber auch in andere Richtungen, je Schnitte im Abstand von 3 cm und mit einer Tiefe von 3-5 cm nachdem in welcher Stellung sich die Motorsäge in dem... -
Seite 29: Allgemeines
Höchstdrehzahl etc. anders verhält. Voraussetzungen • Bei sämtlichen Einstellungen sollte der Luftfilter sauber Ihr Husqvarna-Produkt wurde gemäß Spezifikationen zur und der Zylinderdeckel montiert sein. Wenn der Vergaser Reduzierung schädlicher Abgase konstruiert und hergestellt. bei schmutzigem Luftfilter eingestellt wird, ist das Gemisch nach der nächsten Filterreinigung zu mager. -
Seite 30: Richtig Eingestellter Vergaser
WARTUNG H-Düse Kontrolle des Handschutzes Der Motor wird im Werk auf Meeresspiegelhöhe eingestellt. Bei Arbeiten in großen Höhen oder bei anderen Witterungsbedingungen, Temperaturen und Kontrollieren, ob der Handschutz unbeschädigt ist, er darf Luftfeuchtigkeit kann es erforderlich sein, die keine sichtbaren Defekte wie z.B. Risse aufweisen. Hochdrehzahldüse etwas zu justieren. - Seite 31 WARTUNG Kontrolle der Bremswirkung • Kontrollieren, ob Gashebel und Gashebelsperre mit dem dazugehörigen Rückzugfedersystem leicht funktionieren. Die Motorsäge auf stabilem Untergrund abstellen und starten. Dafür sorgen, dass die Sägekette nicht mit dem Erdboden oder einem anderen Gegenstand in Berührung kommt. Siehe die Anweisungen unter der Überschrift Starten und Stoppen.
-
Seite 32: Schalldämpfer
WARTUNG Stoppschalter Hinweis! Weist das Netz Schäden auf, muss es ausgewechselt werden. Bei verschmutztem Netz wird das Gerät überhitzt, was zu Schäden an Zylinder und Kolben führt. Verwenden Sie Ihr Gerät nicht, wenn der Schalldämpfer in schlechtem Zustand ist. Benutzen Sie keinen Schalldämpfer ohne oder mit defektem Funkenfangnetz. -
Seite 33: Spannen Der Rückzugfeder
Der Luftfilter ist daher in regelmäßigen montieren. Die Seilrolle montieren und die Rückzugfeder Abständen auszuwechseln. Beschädigte Filter sind immer spannen. auszuwechseln. Eine Motorsäge von HUSQVARNA kann mit verschiedenen Luftfiltertypen versehen werden, je nach Arbeitsbedingungen, Wetterlage, Jahreszeit usw. Fragen Sie Ihren Fachhändler um Rat. – 33... -
Seite 34: Zündkerze
WARTUNG Zündkerze Einstellen der Ölpumpe Der Zustand der Zündkerze wird durch folgende Faktoren Die Ölpumpe ist einstellbar. Zum Einstellen wird die Schraube verschlechtert: mit einem Schraubenzieher oder Kombischlüssel gedreht. Bei Lieferung der Maschine ist die Schraube 1 Umdrehung • Falsch eingestellter Vergaser. geöffnet. -
Seite 35: Wartungsschema
WARTUNG Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Tägliche Wartung Wöchentliche Wartung Monatliche Wartung Bremsband an der Kettenbremse auf Verschleiß kontrollieren. Austauschen, Bei Motorsägen ohne Katalysator die Das Gerät äußerlich reinigen. wenn weniger als 0,6 mm an der am Kühlanlage wöchentlich prüfen. -
Seite 36: Technische Daten
TECHNISCHE DATEN Technische Daten 339XP Motor Hubraum, cm 35,2 Bohrung, mm 38,0 Hublänge, mm Leerlaufdrehzahl, U/min 2800 2800 Leistung, kW/ U/min 1,5/9600 1,8/9600 Zündanlage Hersteller der Zündanlage Typ der Zündanlage Zündkerze NGK BPMR 7A/ NGK BPMR 7A/ Champion RCJ 7Y Champion RCJ 7Y Elektrodenabstand, mm Kraftstoff- und Schmiersystem... -
Seite 37: Führungsschienen- Und Kettenkombinationen, Modell 336
TECHNISCHE DATEN Führungsschienen- und Kettenkombinationen, Modell 336 Untenstehende Kombinationen haben die CE-Typenzulassung. Führungsschiene Sägekette Max. Anzahl Zähne des Länge, Zoll Teilung, Zoll Nutbreite, mm Länge, Treibglieder (st) Umlenksterns 0,325 Husqvarna H30 0,325 Husqvarna H30 0,325 Husqvarna H30 Führungsschienen- und Kettenkombinationen, Modell 339XP Untenstehende Kombinationen haben die CE-Typenzulassung. -
Seite 38: Eg-Konformitätserklärung
Wir, Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, dass die Motorsägen der Modelle Husqvarna 336 und 339XP, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 2002 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entsprechen: - vom 22. - Seite 40 1150239-51 ´®z+R7°¶1q¨ ´®z+R7°¶1q¨ 2006-08-22...
