MONTAGEVORBEREITUNG
Lüftungsgerät Variante Corner
Mit Flachkanal Corner 400 mm:
120
1
225
Ø
225
Position Wandöffnung
Mit Flachkanal Corner 500 mm:
120
1
225
Ø
225
Position Wandöffnung

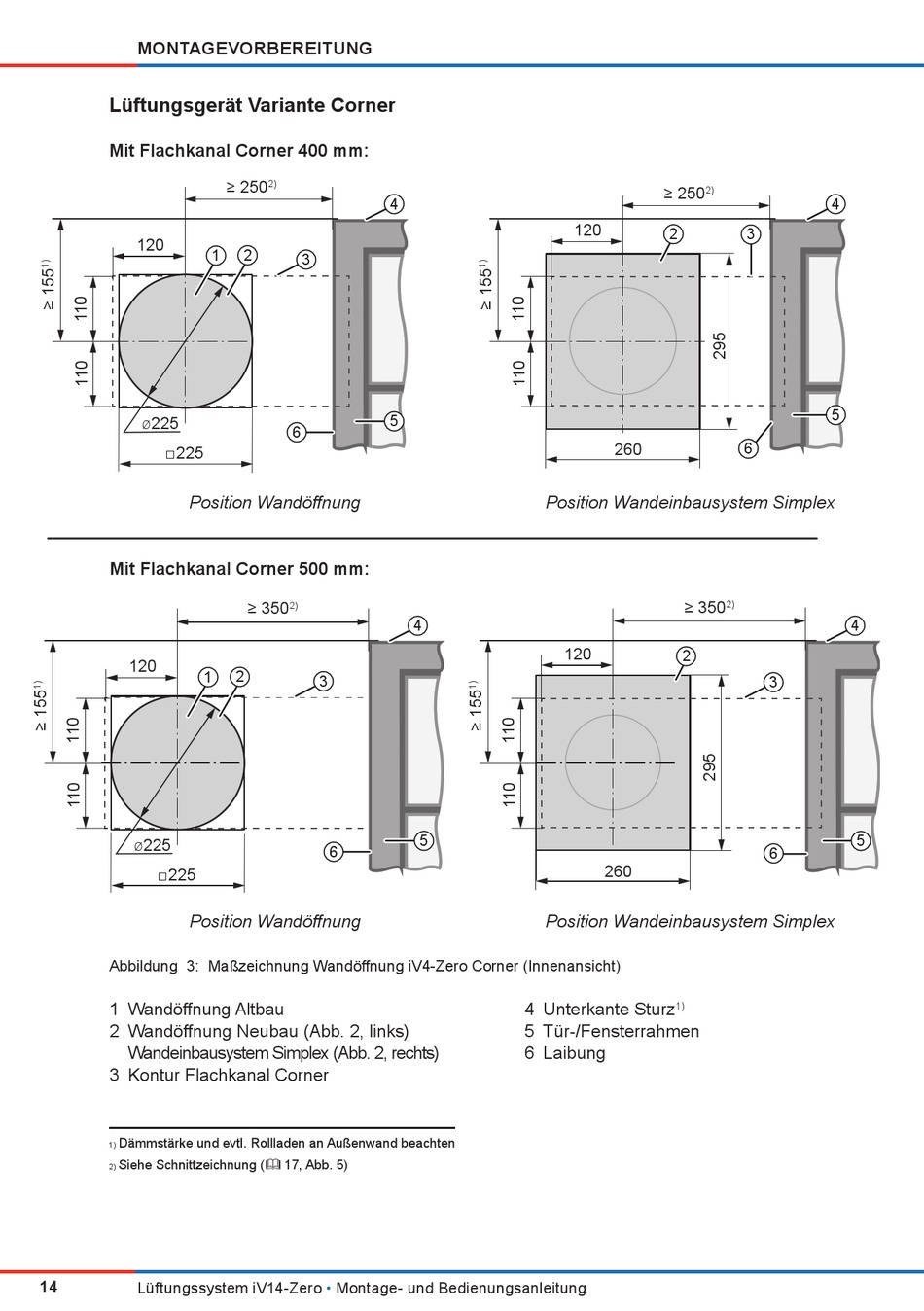

Abbildung 3: Maßzeichnung Wandöffnung iV4-Zero Corner (Innenansicht)
1 Wandöffnung Altbau
2 Wandöffnung Neubau (Abb. 2, links)
Wandeinbausystem Simplex (Abb. 2, rechts)
3 Kontur Flachkanal Corner
Dämmstärke und evtl. Rollladen an Außenwand beachten
1)
Siehe Schnittzeichnung ( 17, Abb. 5)
2)
14
Lüftungssystem iV14-Zero
≥ 250
2)
4
2
3
5
6
≥ 350
2)
2
3
6
• Montage- und Bedienungsanleitung
120
Position Wandeinbausystem Simplex
4
120
5
Position Wandeinbausystem Simplex
4 Unterkante Sturz
5 Tür-/Fensterrahmen
6 Laibung
≥ 250
2)
2
3
260 6
≥ 350
2)
2
3
6
260
1)
4
5
4
5
