MONTAGEVORBEREITUNG

3 Montagevorbereitung
3.1

Einbauposition

• Der Einbauort lässt sich aus dem Positionierungsvorschlag der Lüftungsplanung ableiten.
Die genaue Positionierung der einzelnen Geräte und Steuereinheiten muss bauseits geprüft
und ggf. vor Ort angepasst werden. Befragen Sie dazu den verantwortlichen Planer!
Für eine optimale Funktion empfiehlt sich die Installation des Lüftungsgerätes an entspre-
chender Stelle im oberen Wandbereich (z. B. 1,80 m OKFFB [Oberkante fertiger Fußboden]).
• Platzieren Sie das Lüftungsgerät nicht in der Nähe von Heizkörpern, Raumluft-Thermostaten,
empfindlichen Möbeln oder oberhalb von Bildern.

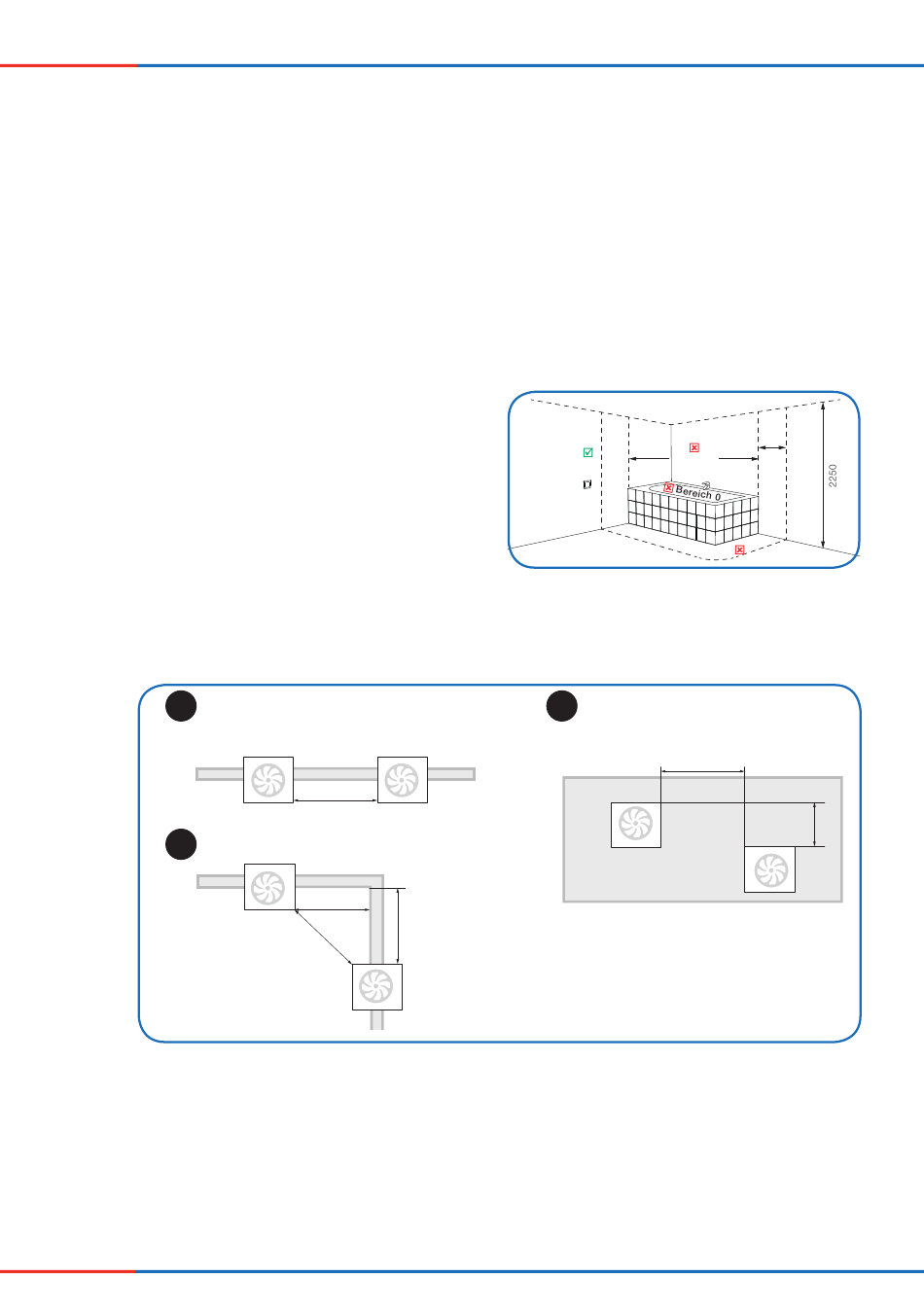

• Bringen Sie das Lüftungsgerät außerhalb des
elektrischen Schutzbereiches 0 – 2 nach
VDE 0100 an (nebenstehende Abbildung).
• Beachten Sie die folgenden Mindestabstände der Wandöffnung für das Lüftungsgerät:
1 zwischen zwei im Gegentakt arbeitenden Lüftungsgeräten (Gerätepaar) in einem Raum,
um einen lufttechnischen Kurzschluss zu vermeiden:
A
B
2 zu angrenzenden Bauteilen an der Außenwand (Dämmstärke/Rollladen beachten):
Wetterschutzhaube Nova Zero:
Flachkanal Corner Zero (zur Unterkante Sturz): 155 mm ab Bohrungsmitte/Mittelachse
3 zu angrenzenden Bauteilen an der Innenwand: 250 mm ab Bohrungsmitte/Mittelachse
4 zu frontal angrenzenden Bauteilen:
12
Lüftungssystem iV14-Zero
Einbau horizontal oder vertikal
(an der selben Wand):
1,2 m
1,2 m
Einbau über Ecke:
1,0 m
1,0 m
1,4 m
1,4 m
1,2 m – 0,75 y
1,2 m – 0,75 y
• Montage- und Bedienungsanleitung
C
1,0 m
1,0 m
450 mm ab Bohrungsmitte/Mittelachse
y
y
300 mm für Reinigungsarbeiten
iV
Bereich 1
1,2 m
Bereich 2
1,0 m
1,4 m
Einbau mit Höhenversatz:
1,2 m – 0,75 y
600
1,0 m
y
