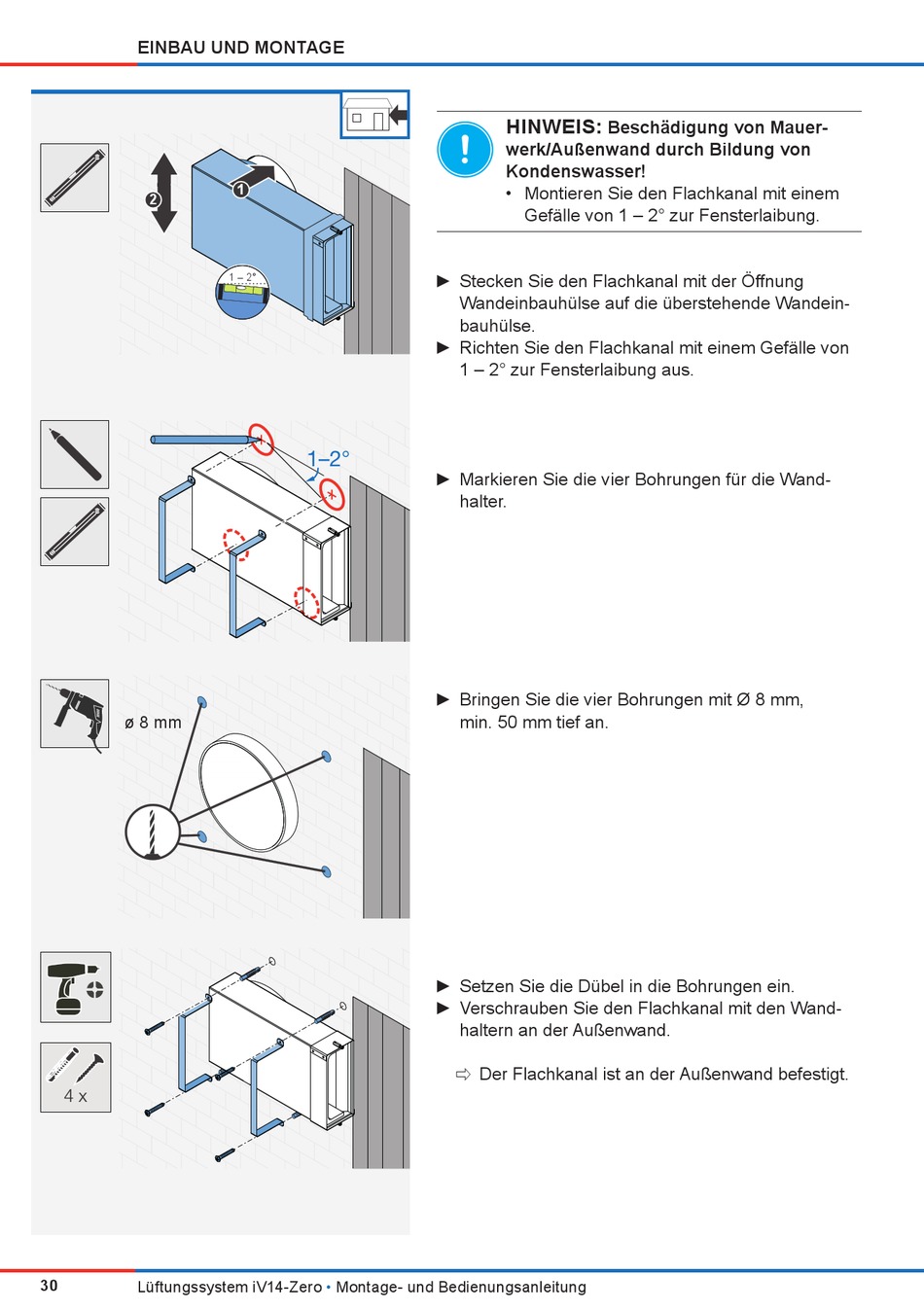

EINBAU UND MONTAGE
ø 8 mm
4 x
30
Lüftungssystem iV14-Zero
1 – 2°
1–2°
• Montage- und Bedienungsanleitung
HINWEIS:
Beschädigung von Mauer-
werk/Außenwand durch Bildung von
Kondenswasser!
• Montieren Sie den Flachkanal mit einem
Gefälle von 1 – 2° zur Fensterlaibung.
► Stecken Sie den Flachkanal mit der Öffnung
Wandeinbauhülse auf die überstehende Wandein-
bauhülse.
► Richten Sie den Flachkanal mit einem Gefälle von
1 – 2° zur Fensterlaibung aus.
► Markieren Sie die vier Bohrungen für die Wand-
halter.
► Bringen Sie die vier Bohrungen mit Ø 8 mm,
min. 50 mm tief an.
► Setzen Sie die Dübel in die Bohrungen ein.
► Verschrauben Sie den Flachkanal mit den Wand-
haltern an der Außenwand.
Der Flachkanal ist an der Außenwand befestigt.

