ISM Boxer
5

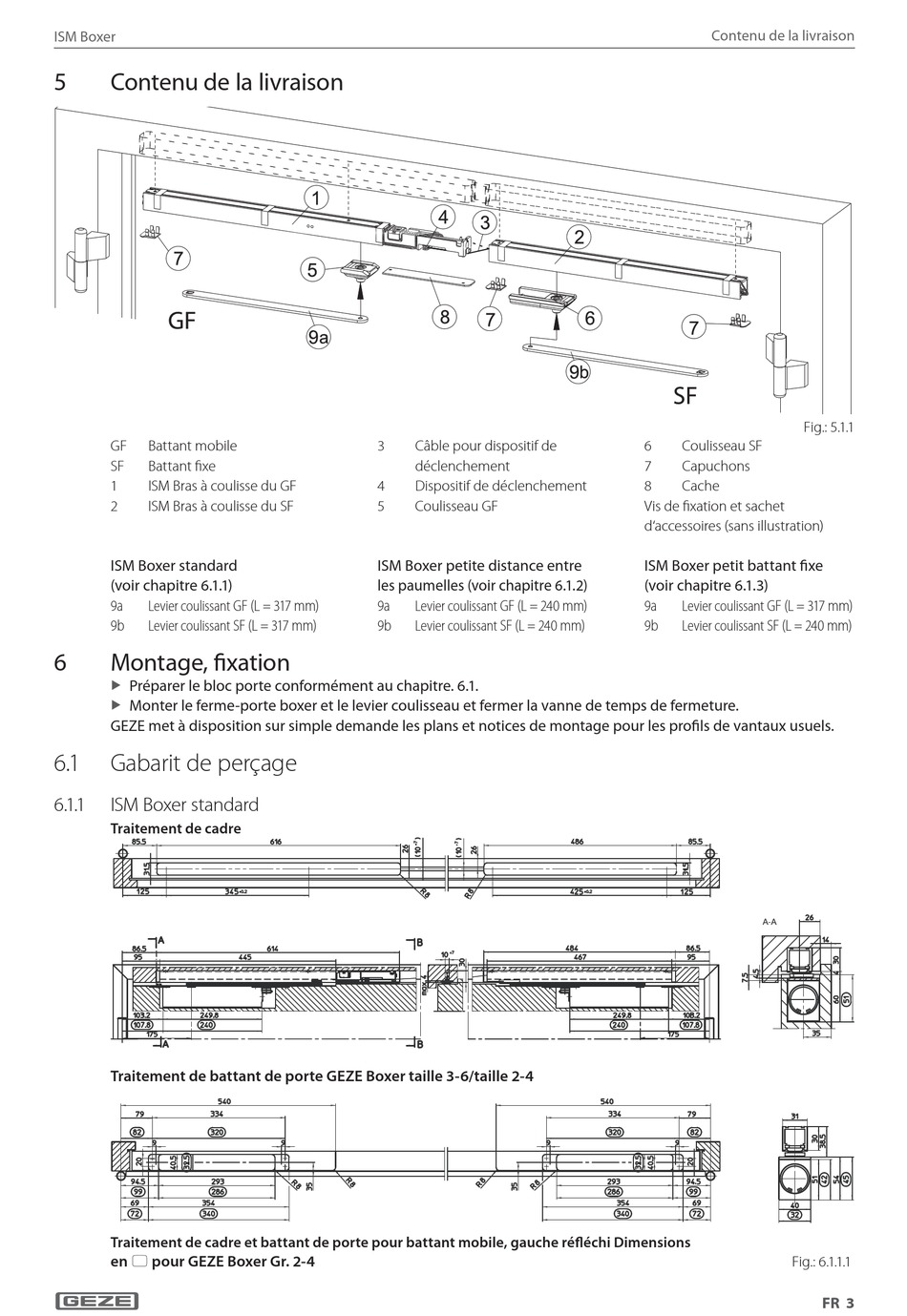

Contenu de la livraison

GF Battant mobile
SF Battant fixe
1 ISM Bras à coulisse du GF
2 ISM Bras à coulisse du SF
ISM Boxer standard
(voir chapitre 6.1.1)
9a Levier coulissant
9b Levier coulissant
6 Montage, fixation
X
Préparer le bloc porte conformément au chapitre. 6.1.
X
Monter le ferme-porte boxer et le levier coulisseau et fermer la vanne de temps de fermeture.
GEZE met à disposition sur simple demande les plans et notices de montage pour les profils de vantaux usuels.
6. 1 Gabarit de perçage
6. 1 . 1 ISM Boxer standard
Traitement de cadre
Traitement de battant de porte GEZE Boxer taille 3-6/taille 2-4
Traitement de cadre et battant de porte pour battant mobile, gauche réfléchi Dimensions
en  pour GEZE Boxer Gr. 2-4
3
4
5
ISM Boxer petite distance entre
les paumelles (voir chapitre 6.1.2)
GF (L = 317 mm) 9a
SF (L = 317 mm) 9b
Câble pour dispositif de
déclenchement
Dispositif de déclenchement
Coulisseau GF
Levier coulissant GF (L = 240 mm)
Levier coulissant SF (L = 240 mm)
Contenu de la livraison
Fig.: 5.1.1
6 Coulisseau SF
7 Capuchons
8 Cache
Vis de fixation et sachet
d'accessoires (sans illustration)
ISM Boxer petit battant fixe
(voir chapitre 6.1.3)
9a Levier coulissant GF (L = 317 mm)
9b Levier coulissant SF (L = 240 mm)
Fig.: 6.1.1.1
FR 3
