ISM Boxer

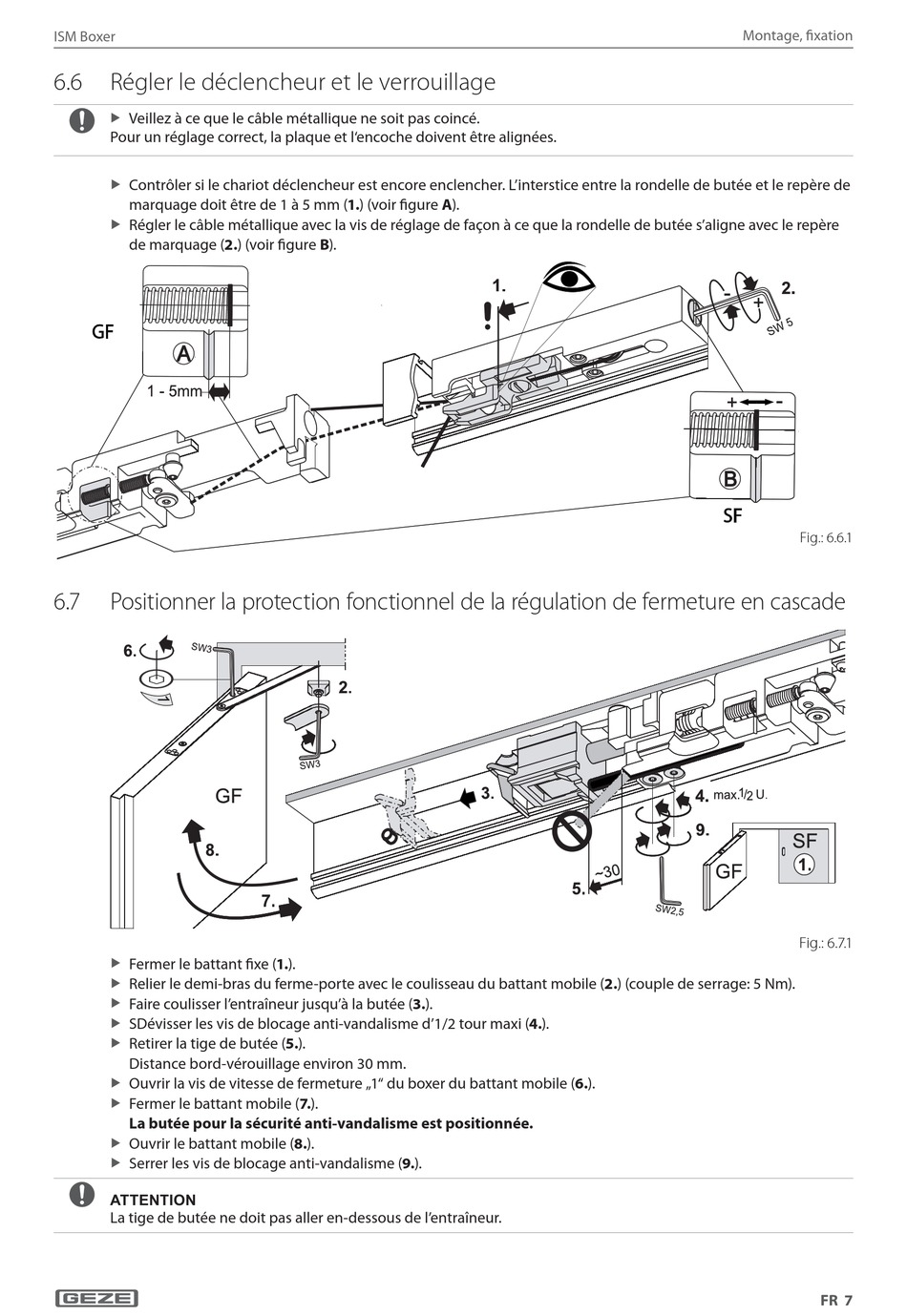

6.6 Régler le déclencheur et le verrouillage
X
Veillez à ce que le câble métallique ne soit pas coincé.
Pour un réglage correct, la plaque et l'encoche doivent être alignées.
X
Contrôler si le chariot déclencheur est encore enclencher. L'interstice entre la rondelle de butée et le repère de
marquage doit être de 1 à 5 mm (1.) (voir figure A).
X
Régler le câble métallique avec la vis de réglage de façon à ce que la rondelle de butée s'aligne avec le repère
de marquage (2.) (voir figure B).
6.7 Positionner la protection fonctionnel de la régulation de fermeture en cascade
X
Fermer le battant fixe (1.).
X
Relier le demi-bras du ferme-porte avec le coulisseau du battant mobile (2.) (couple de serrage: 5 Nm).
X
Faire coulisser l'entraîneur jusqu'à la butée (3.).
X
SDévisser les vis de blocage anti-vandalisme d'1/2 tour maxi (4.).
X
Retirer la tige de butée (5.).
Distance bord-vérouillage environ 30 mm.
X
Ouvrir la vis de vitesse de fermeture „1" du boxer du battant mobile (6.).
X
Fermer le battant mobile (7.).
La butée pour la sécurité anti-vandalisme est positionnée.
X
Ouvrir le battant mobile (8.).
X
Serrer les vis de blocage anti-vandalisme (9.).
ATTENTION
La tige de butée ne doit pas aller en-dessous de l'entraîneur.
Montage, fixation
Fig.: 6.6.1
Fig.: 6.7.1
FR 7
