ISM Boxer

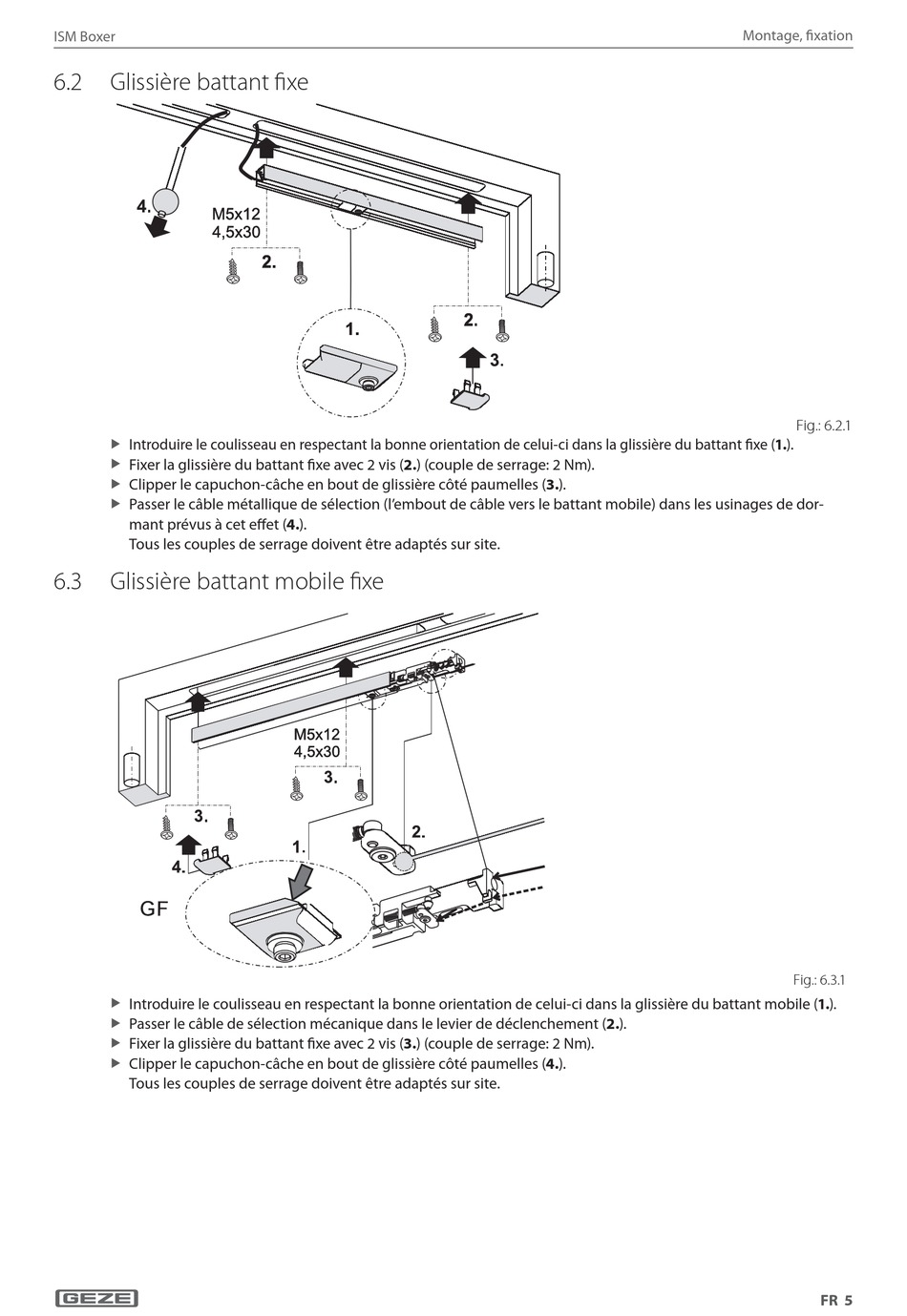

6.2 Glissière battant fixe
X
Introduire le coulisseau en respectant la bonne orientation de celui-ci dans la glissière du battant fixe (1.).
X
Fixer la glissière du battant fixe avec 2 vis (2.) (couple de serrage: 2 Nm).
X
Clipper le capuchon-câche en bout de glissière côté paumelles (3.).
X
Passer le câble métallique de sélection (l'embout de câble vers le battant mobile) dans les usinages de dor-
mant prévus à cet effet (4.).
Tous les couples de serrage doivent être adaptés sur site.
6.3 Glissière battant mobile fixe
X
Introduire le coulisseau en respectant la bonne orientation de celui-ci dans la glissière du battant mobile (1.).
X
Passer le câble de sélection mécanique dans le levier de déclenchement (2.).
X
Fixer la glissière du battant fixe avec 2 vis (3.) (couple de serrage: 2 Nm).
X
Clipper le capuchon-câche en bout de glissière côté paumelles (4.).
Tous les couples de serrage doivent être adaptés sur site.
Montage, fixation
Fig.: 6.2.1
Fig.: 6.3.1
FR 5
