TourROD RGB MK2
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led25551
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2019-16-41
Menu
Control
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite TourROD RGB MK2
Inhaltszusammenfassung für Expolite TourROD RGB MK2

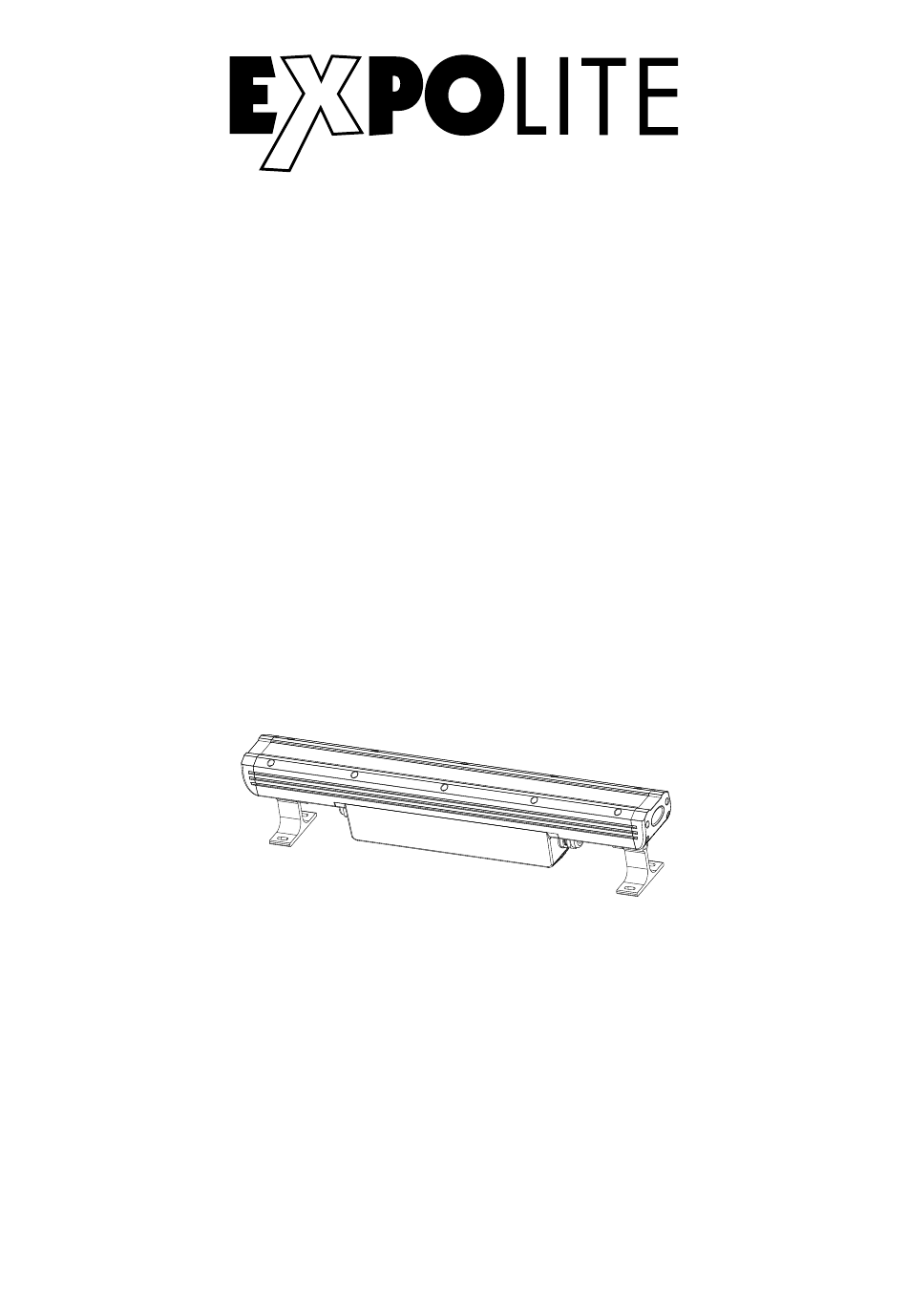

- Seite 1 TourROD RGB MK2 Bedienungsanleitung User Manual Art.Nr.: led25551 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2019-16-41...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Lieferumfang
- Expolite TourROD RGB MK2 - Anschlusskabel für Spannungsversorgung - Infrarot-Fernbedienung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-03... -
Seite 4: Technische Daten
< 80% Schutzklasse IP 65 Gehäuse Aluminiumdruckguss Gehäuse LEDs 54x 1W RGB SMD Abstrahlwinkel 60°x10° Steuerung DMX512 / IR-Fernbedienung / RDM DMX-Kanäle 3 - 13 (3/5/8/13) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren. D-04... -
Seite 5: Abmessungen
Abmessungen 395,00 53,00 D-05... - Seite 6 Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.
- Seite 7 DMX-Verbindung Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden. Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen. Addr.(Nx1)+1 Addr.(Nx2)+1 DMX Addr.1 ... . DMX512 CONTROLLER D-07...
-
Seite 8: Bedienung Über Ir-Fernbedienung
Bedienung über IR-Fernbedienung Ein-/Ausschalter. SLAVE Wenn der Knopf „DMX“ gedrückt wird, AUTO AUTO SPEED kann die DMX-Adresse eingestellt werden. SOUND SOUND Wird der Knopf 2x gedrückt, kann der Kanalmodus ausgewählt werden. STROBE DOWN Wählt zwischen Master- und Slave-Mode. SLAVE AUTO AUTO Auswahl der Automatikprogramme. -
Seite 9: Bedienung Über Gerätedisplay
Bedienung über Gerätedisplay Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen MENU UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste ENTER DOWN Menüstruktur MENU DMX ADDRESS PERSON 001 - 512 HSIC CHANNELS MOD PERSON... - Seite 10 DMX-Adresse einstellen MENU DMX ADDRESS PERSON HSIC 001-512 Im Menü wird im Punkt DMX ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU CHANNELS MOD HSIC 03CH PERSON HSIC 05CH HSIC 08CH HSIC 13CH...
- Seite 11 Slave-Modus auswählen MENU SLAVE MODE PERSON HSIC SLAVE Im Menü SLAVE MODE kann das Gerät in den Slave-Modus versetzt werden. In diesem Modus wird das Gerät von einem Master-Gerät gesteuert. Verhalten bei fehlerhaftem DMX-Signal einstellen MENU DMX STATE PERSON DMX HOLD HSIC BLACKOUT HSIC...
- Seite 12 REMOTE: aktiviert (ON) oder deaktiviert (OFF) die Möglichkeit das Gerät über die mitgelieferte Fern- bedienung zu steuern. Display: stellt die Dauer der aktiven Displaybeleuchtung nach der letzten Eingabe ein. 30S bedeutet, dass sich das Display nach 30 Sekunden ausschaltet, ON bedeutet, dass das Display durchgehend leuchtet.
-
Seite 13: Steuerung Mit Dmx512
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 5 DMX-Personalities (3-/5-/8-/13-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 28 © 2019 by Focon Showtechnic Vertriebsgesellschaft mbH...
