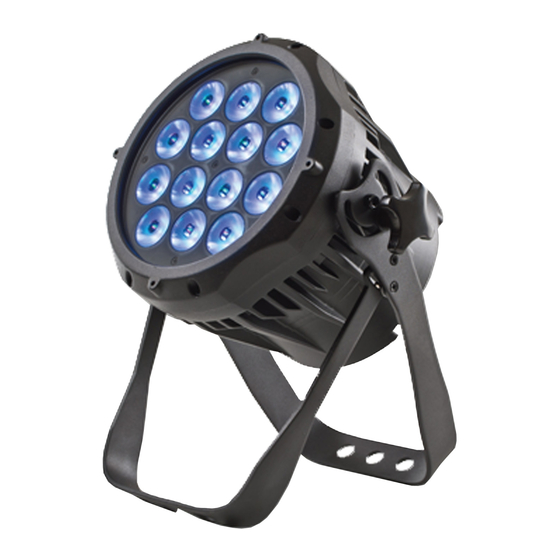

Tour-LED 42 CM MKII
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
All manuals and user guides at all-guides.com
User Manual
Art.Nr.: led22308/led22309
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-37-21
Menu
Control
