Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries

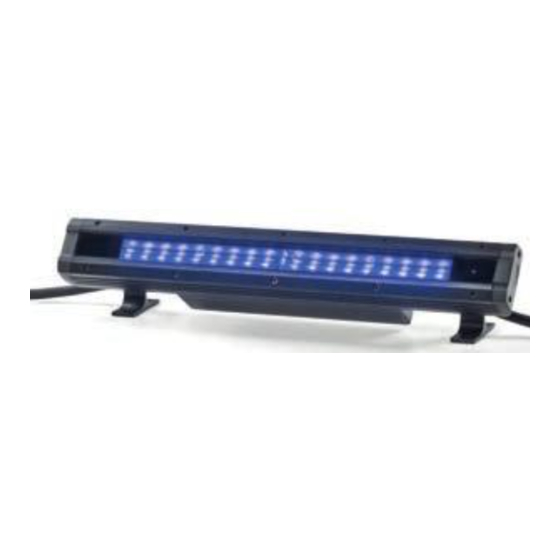

TourROD RGB
User Manual
Art.Nr.: led25550
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-47-32
Menu
Control
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite TourROD RGB
Inhaltszusammenfassung für Expolite TourROD RGB
- Seite 1 TourROD RGB Bedienungsanleitung User Manual Art.Nr.: led25550 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-47-32...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-09 Steuerung mit DMX512 D-16 Delivery E-24 Product Information E-25 Dimensions E-26 Installation E-27 Operation E-29 Using DMX512 Controller E-36... -
Seite 4: Lieferumfang
- Expolite TourROD RGB - Anschlusskabel für Spannungsversorgung - Infrarot-Fernbedienung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Technische Daten D
LEDs 54x 1W RGB SMD 3535 Abstrahlwinkel 60°x10° Steuerung DMX512 / IR-Fernbedienung / RDM DMX-Kanäle 1 - 10 (1/3/4/7/10) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren. lux(R) lux(G) lux(B) 10*60° Distance(m) lux(RGB) 10*60° Distance(m) -
Seite 6: Abmessungen
Abmessungen 395,00 53,00 D-06... - Seite 7 Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.
- Seite 8 DMX-Verbindung Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden. Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen. Addr.(Nx1)+1 Addr.(Nx2)+1 DMX Addr.1 ... . DMX512 CONTROLLER D-08...
-
Seite 9: Bedienung
Bedienung Das Gerät startet nach jedem Einschalten im DMX-Mode, da sonst eine Ansteuerung per RDM nicht mehr ohne Weiteres möglich wäre! Ein-/Ausschalter. SLAVE Wenn der Knopf „DMX“ gedrückt wird, AUTO AUTO SPEED kann die DMX-Adresse eingestellt werden. SOUND SOUND Wird der Knopf 2x gedrückt, kann der Kanalmodus ausgewählt werden. -
Seite 10: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 5DMX-Personalities (1-/3-/4-/7-/10-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 24 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
