5.3 Livello liquido
5.3.1 MTA con aspirazione in alto
Serbatoio
H1
Max. livello liquido
Min. livello liquido
H2 H3

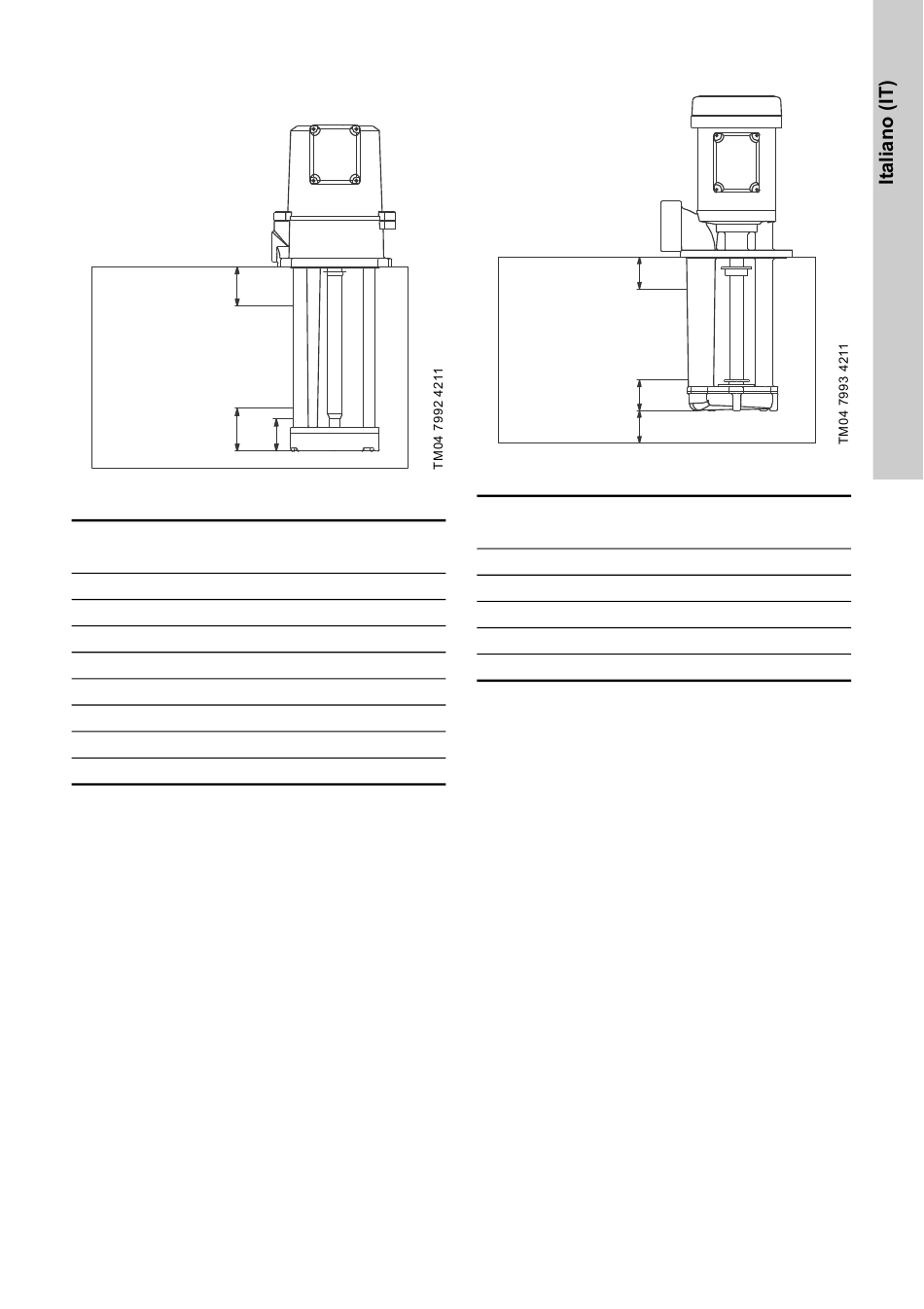

Fig. 5 MTA con aspirazione in alto
H1
Pompa
[mm]
MTA 30 15
MTA 60 20
MTA 90 20
MTA 120 20
MTA 20H 15
MTA 40H 20
MTA 70H 20
MTA 100H 20
* Min. livello liquido (max. prestazioni).
** Min. livello ammissibile del liquido
(prestazioni ridotte).
* **
H2 H3
[mm] [mm]
60 50
70 45
85 58
110 70
50 40
70 40
80 50
110 60
5.3.2 MTA con aspirazione in basso
Serbatoio
H1
Max. livello liquido
Min. livello liquido
H2
H4
Fig. 6 MTA con aspirazione in basso
H1
Pompa
[mm]
MTA 30 15
MTA 60 20
MTA 90 20
MTA 120 20
MTA 200 25
* Min. livello liquido (max. prestazioni).
H2* H4
[mm] [mm]
20 10
20 10
25 15
25 20
50 30
