Siemens RXB21.1 Inbetriebnahme Seite 4

Gerätekombinationen
Ausführung
Steckbare Anschlussklemmen
Steckbare Anschlussklemmen
Service-LED
Service-Taste
4/16
Building Technologies
Building Automation
Für die Raum-Controller RXB2... stehen die Feldgeräte von Siemens Building
Technologies sowie KNX / EIB-kompatible Drittgeräte zur Verfügung.
Siehe Übersicht in Sortimentsbeschreibung DESIGO RXB CM110380.
Die Raum-Controller RXB2... bestehen aus einem Gehäusesockel, einem Gehäuse-
oberteil und der Leiterplatte mit seitlich herausgeführten Anschlussklemmen. Weiter
verfügen die Controller über eine Tool-Anschlussbuchse, eine Service-LED und eine
Service-Taste.
Gehäuseoberteil
Die rot / grüne Service-LED zeigt den Betriebsstatus des Raum-Controllers wie folgt
an:
Grün blinken
Rot ON
Rot blinken
OFF
Die Service-Taste dient der Identifikation des Controllers bei der Inbetriebnahme.
Sobald die Service-Taste betätigt wurde leuchtet die rote Service-LED solange auf, bis
die Identifikation abgeschlossen ist.
Nach dem Drücken der Servicetaste überschreibt das Tool die physikalische Adresse
im Raum-Controller.
Wenn die Klemmenabdeckung nicht montiert ist, darf die Service-Taste nur durch eine
elektrotechnisch instruierte Person betätigt werden!
Benachbarte Klemme kann Netzspannung führen.

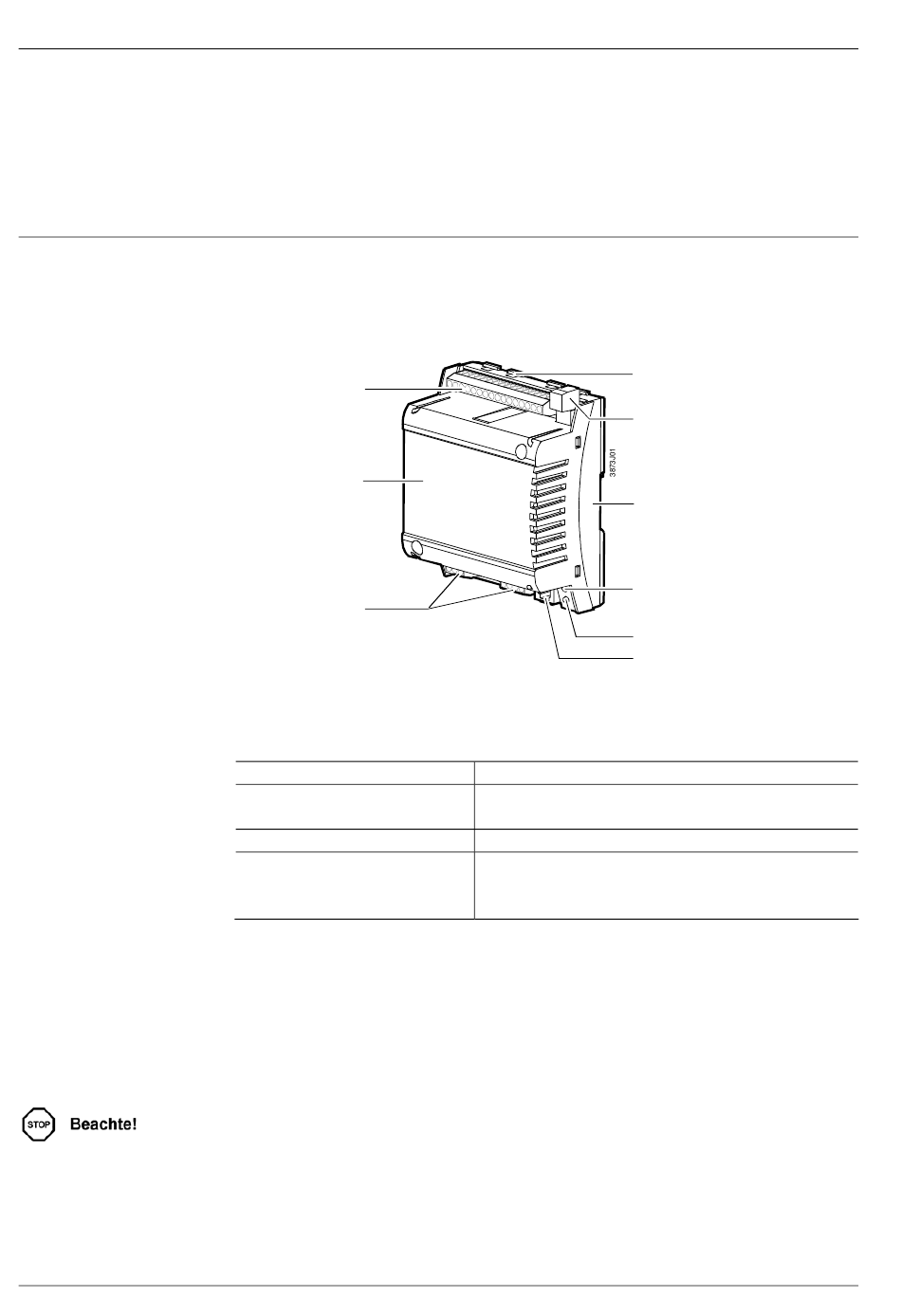

RXB21.1, RXB22.1 – Raum-Controller
Laschen für Zugentlastung
steckbare Anschlussklemmen für
KNX / EIB-Bus
Gehäusesockel
Service-LED
Service-Taste
Tool-Anschlussbuchse
OK, Gerät arbeitet
• Adressier-Modus
• Fehler (falls nicht im Adressier-Modus)
Fehler
• Keine Versorgungsspannung
• Fehler
• Service-LED softwaremässig ausgeschaltet
CM2N3873de_02
30.09.2006
