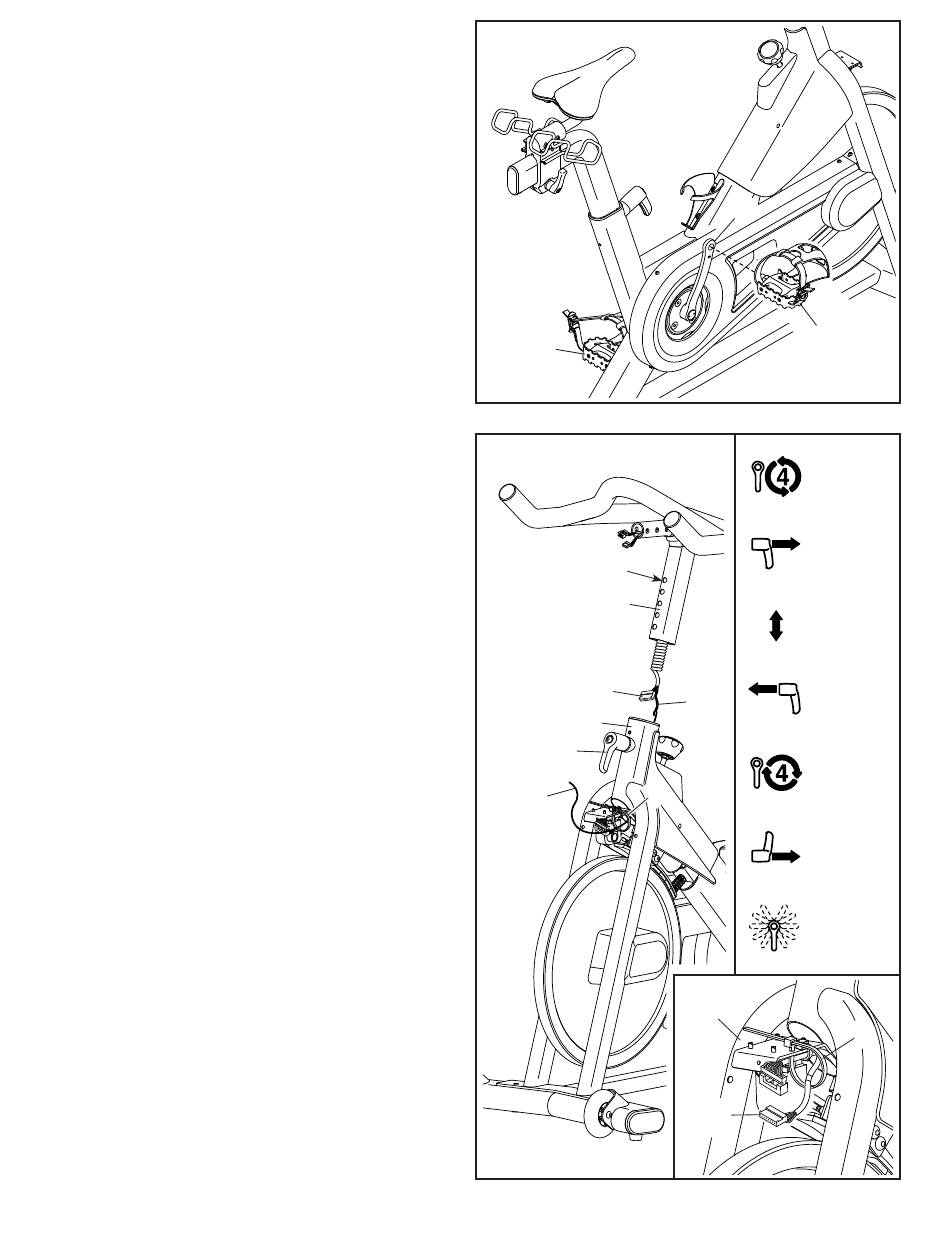

6. Hinweis: Sie können Ihre eigenen Pedale
befestigen, falls gewünscht.
Identifizieren Sie das rechte Pedal (16). Mithilfe
des mitgelieferten Schlüssels ziehen Sie das
rechte Pedal im Uhrzeigersinn im rechten
Kurbelarm (18) fest an.
Ziehen Sie das linke Pedal (17) gegen den
Uhrzeigersinn im linken Kurbelarm (nicht
abgebildet) fest an. WICHTIG: Sie müssen
das linke Pedal gegen den Uhrzeigersinn
drehen, um es zu befestigen.
7. Lassen Sie eine zweite Person die Griffstange
(4) an den Rahmen (1) halten.
Als Nächstes finden Sie den Kabelbinder (A)
im Rahmen (1). Binden Sie den Kabelbinder an
das obere Kabel (B) in der Griffstange (4). Dann
ziehen Sie am unteren Ende des Kabelbinders,
bis das obere Kabel durch den Rahmen geführt
worden ist. Binden Sie den Kabelbinder los und
entsorgen Sie ihn.
Tipp: Beachten Sie das obere Nebenbild, um
herauszufinden, wie man den Einstellgriff
(14) bedient.
Als Nächstes finden Sie den Einstellgriff (14) an
der Vorderseite des Rahmens (1). Ziehen Sie
den Einstellgriff nach außen. Anschließend fügen
Sie die Griffstange (4) in den Rahmen ein.
Bewegen Sie die Griffstange (4) nach unten und
lassen Sie den Einstellgriff (14) in das gezeigte
Einstellloch (C) einrasten. Dann ziehen Sie den
Einstellgriff mit vier Umdrehungen fest. Verge-
wissern Sie sich, dass der Einstellgriff sicher
in dem Einstellloch eingerastet ist.
Dann ziehen Sie den Einstellgriff (14) nach
außen, drehen Sie ihn, sodass er nach unten
zeigt, wie abgebildet, und lassen Sie ihn dann
los.
Siehe unteres Nebenbild. Führen Sie das
obere Kabel (B) durch den Kabelbinder (D) am
Rahmen (1). Verbinden Sie das obere Kabel
noch nicht und ziehen Sie den Kabelbinder
noch nicht fest.
