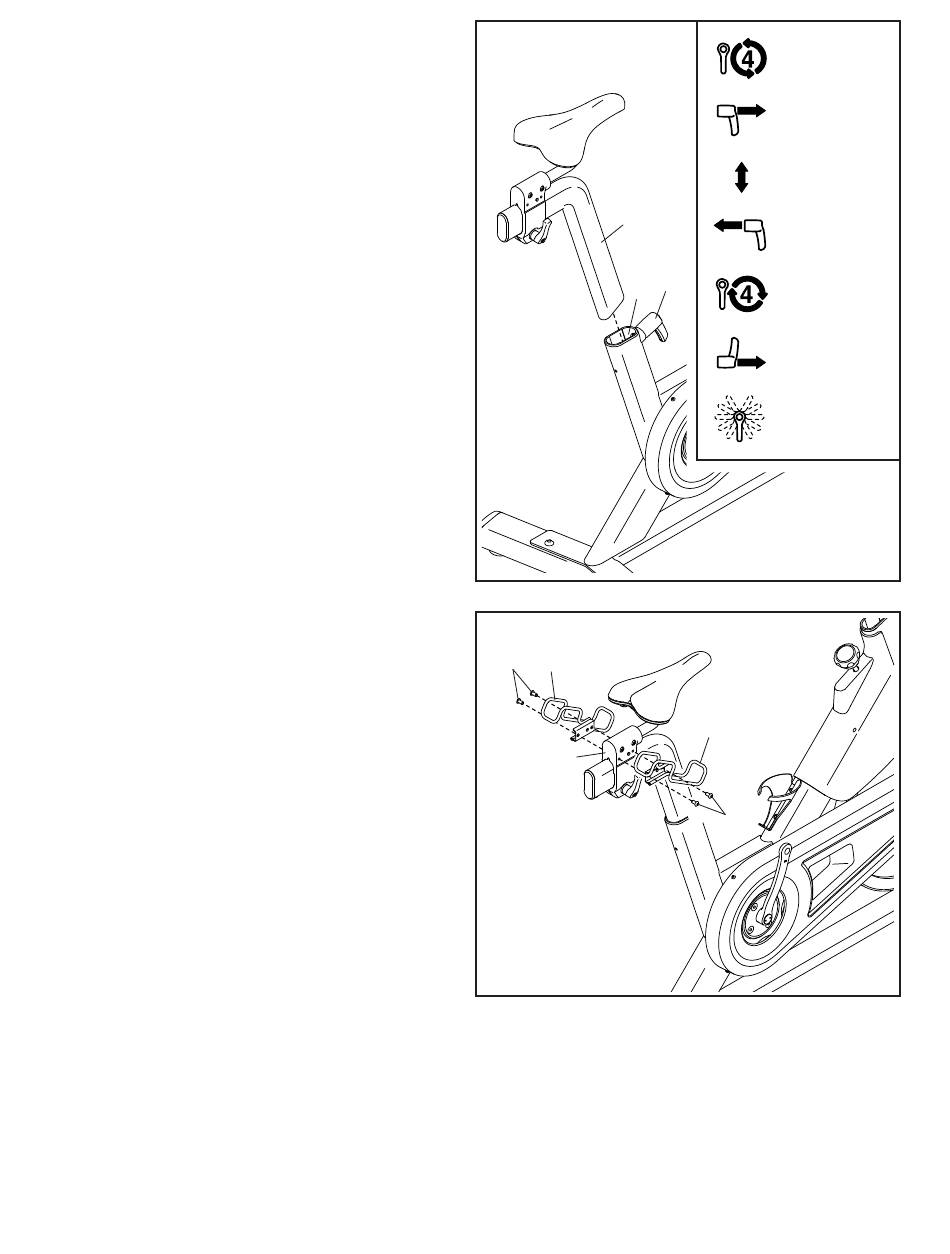

4. Tipp: Beachten Sie das Nebenbild, um her-
auszufinden, wie man den Einstellgriff (14)
bedient.
Finden Sie den Einstellgriff (14) an der Hin-
terseite des Rahmens (1). Ziehen Sie den
Einstellgriff nach außen und schieben Sie die
Sattelstütze (7) in den Rahmen ein.
Als Nächstes bewegen Sie die Sattelstütze
(7) nach oben oder unten in die gewünschte
Position, lassen Sie den Einstellgriff (14) in
ein Einstellloch der Sattelstütze einrasten und
ziehen Sie dann den Einstellgriff mit vier
Umdrehungen fest. Vergewissern Sie sich,
dass der Einstellgriff sicher in einem Einstell-
loch eingerastet ist.
Dann ziehen Sie den Einstellgriff (14) nach
außen, drehen Sie ihn, sodass er nach unten
zeigt, wie abgebildet, und lassen Sie ihn dann
los.
5. Richten Sie die linke und rechte Hantelablage
(11, 12) wie abgebildet aus.
Befestigen Sie die Hantelablagen (11, 12)
jeweils mit zwei M6 x 15mm Schrauben (71) am
Sattelträger (10).
4
7
1
5
71
11
10
8
Griff lockern
Griff ziehen
Stütze einstellen
Griff loslassen
14
Griff festziehen
Griff ziehen
Griff nach unten
drehen
12
71
