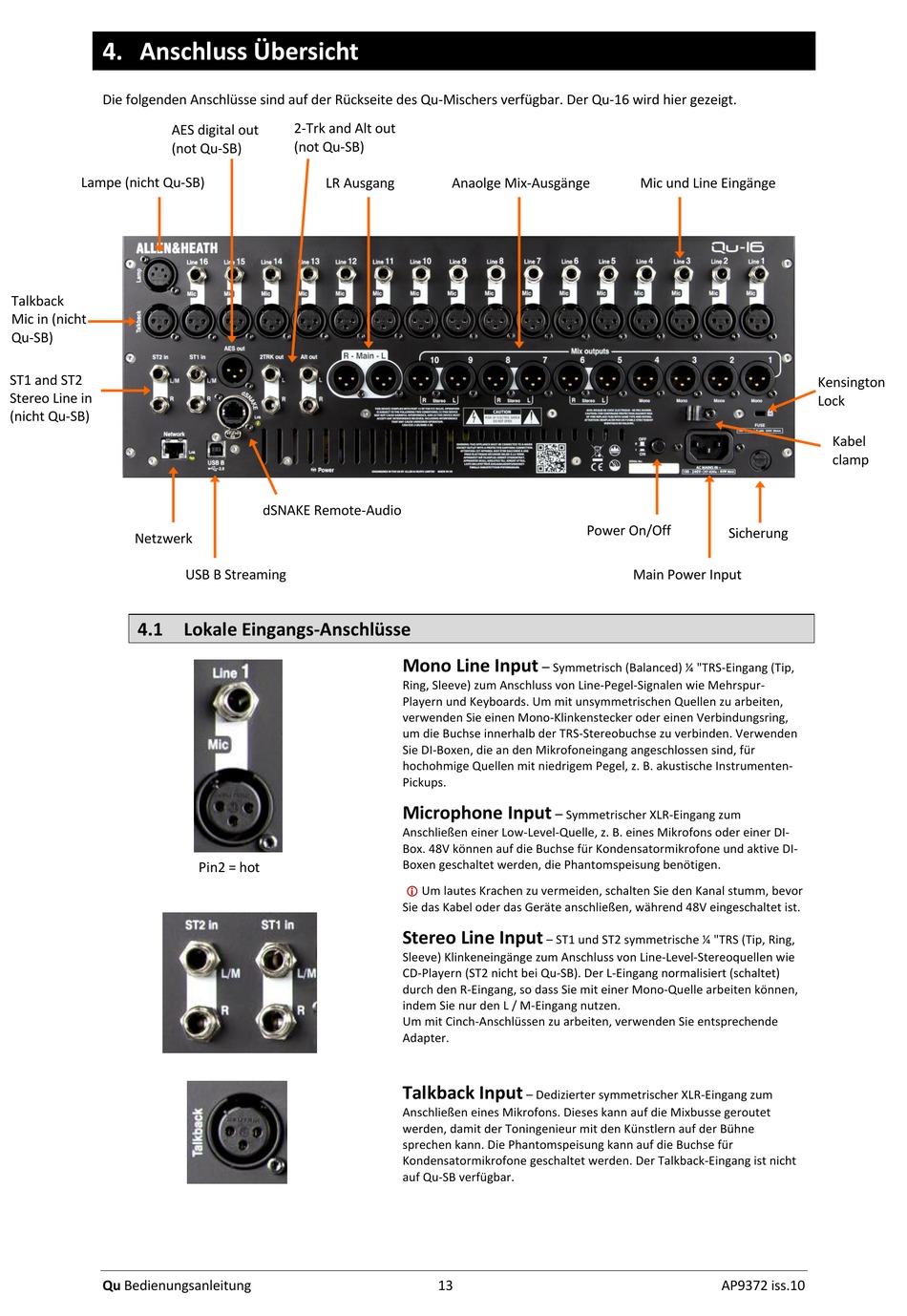

4. Anschluss Übersicht
Die folgenden Anschlüsse sind auf der Rückseite des Qu-Mischers verfügbar. Der Qu-16 wird hier gezeigt.
AES digital out
(not Qu-SB)
Lampe (nicht Qu-SB)
Talkback
Mic in (nicht
Qu-SB)
ST1 and ST2
Stereo Line in
(nicht Qu-SB)
Netzwerk
4.1
Qu Bedienungsanleitung
2-Trk and Alt out
(not Qu-SB)
LR Ausgang
dSNAKE Remote-Audio
USB B Streaming
Lokale Eingangs-Anschlüsse
Pin2 = hot
Anaolge Mix-Ausgänge
Mono Line Input
–
Symmetrisch (Balanced) ¼ "TRS-Eingang (Tip,
Ring, Sleeve) zum Anschluss von Line-Pegel-Signalen wie Mehrspur-
Playern und Keyboards. Um mit unsymmetrischen Quellen zu arbeiten,
verwenden Sie einen Mono-Klinkenstecker oder einen Verbindungsring,
um die Buchse innerhalb der TRS-Stereobuchse zu verbinden. Verwenden
Sie DI-Boxen, die an den Mikrofoneingang angeschlossen sind, für
hochohmige Quellen mit niedrigem Pegel, z. B. akustische Instrumenten-
Pickups.
Microphone Input
–
Symmetrischer XLR-Eingang zum
Anschließen einer Low-Level-Quelle, z. B. eines Mikrofons oder einer DI-
Box. 48V können auf die Buchse für Kondensatormikrofone und aktive DI-
Boxen geschaltet werden, die Phantomspeisung benötigen.
Um lautes Krachen zu vermeiden, schalten Sie den Kanal stumm, bevor
i
Sie das Kabel oder das Geräte anschließen, während 48V eingeschaltet ist.
Stereo Line Input
– ST1 und ST2 symmetrische ¼ "TRS (Tip, Ring,
Sleeve) Klinkeneingänge zum Anschluss von Line-Level-Stereoquellen wie
CD-Playern (ST2 nicht bei Qu-SB). Der L-Eingang normalisiert (schaltet)
durch den R-Eingang, so dass Sie mit einer Mono-Quelle arbeiten können,
indem Sie nur den L / M-Eingang nutzen.
Um mit Cinch-Anschlüssen zu arbeiten, verwenden Sie entsprechende
Adapter.
Talkback Input
– Dedizierter symmetrischer XLR-Eingang zum
Anschließen eines Mikrofons. Dieses kann auf die Mixbusse geroutet
werden, damit der Toningenieur mit den Künstlern auf der Bühne
sprechen kann. Die Phantomspeisung kann auf die Buchse für
Kondensatormikrofone geschaltet werden. Der Talkback-Eingang ist nicht
auf Qu-SB verfügbar.
13
Mic und Line Eingänge
Power On/Off
Sicherung
Main Power Input
AP9372 iss.10
Kensington
Lock
Kabel
clamp
