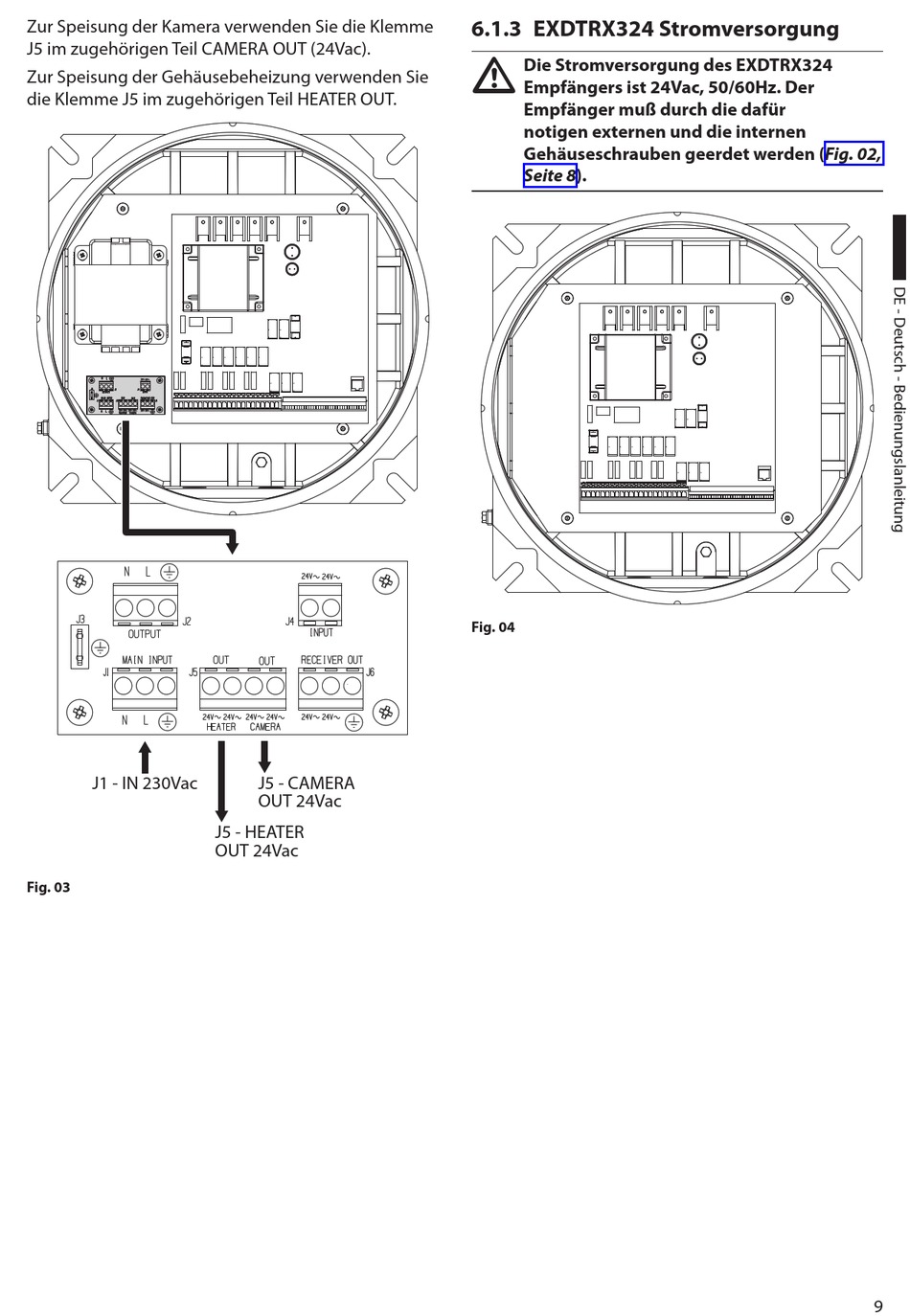

Zur Speisung der Kamera verwenden Sie die Klemme
J5 im zugehörigen Teil CAMERA OUT (24Vac).
Zur Speisung der Gehäusebeheizung verwenden Sie
die Klemme J5 im zugehörigen Teil HEATER OUT.
J1 - IN 230Vac
Fig. 03
J5 - CAMERA
OUT 24Vac
J5 - HEATER
OUT 24Vac

6.1.3 EXDTRX324 Stromversorgung

h Die Stromversorgung des EXDTRX324
Empfängers ist 24Vac, 50/60Hz. Der
Empfänger muß durch die dafür
notigen externen und die internen
Gehäuseschrauben geerdet werden (Fig. 02,
Seite 8).
Fig. 04
9
