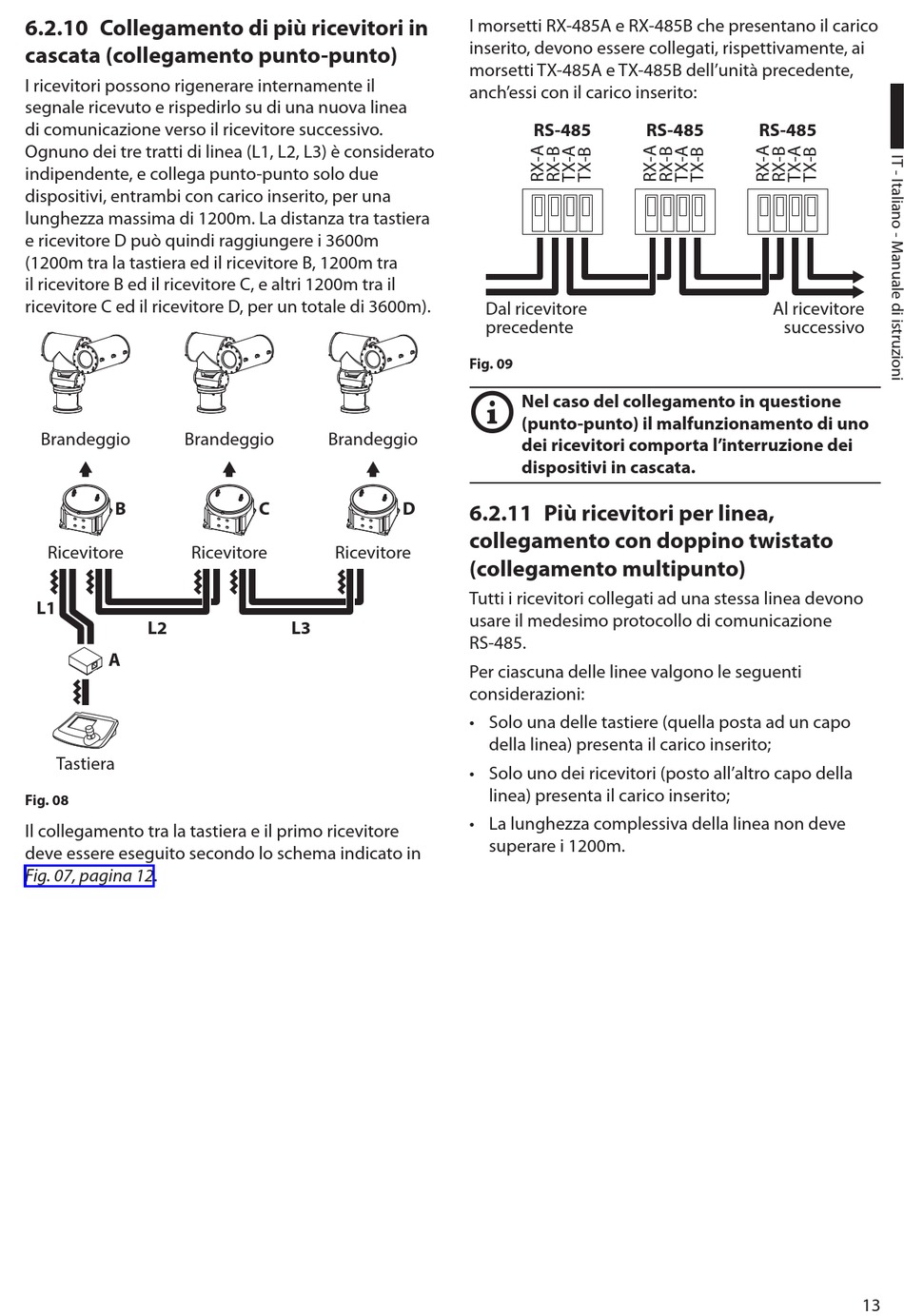

6.2.10 Collegamento di più ricevitori in
cascata (collegamento punto-punto)
I ricevitori possono rigenerare internamente il
segnale ricevuto e rispedirlo su di una nuova linea
di comunicazione verso il ricevitore successivo.
Ognuno dei tre tratti di linea (L1, L2, L3) è considerato
indipendente, e collega punto-punto solo due
dispositivi, entrambi con carico inserito, per una
lunghezza massima di 1200m. La distanza tra tastiera
e ricevitore D può quindi raggiungere i 3600m
(1200m tra la tastiera ed il ricevitore B, 1200m tra
il ricevitore B ed il ricevitore C, e altri 1200m tra il
ricevitore C ed il ricevitore D, per un totale di 3600m).
Brandeggio Brandeggio
B
Ricevitore Ricevitore
L1
L2
A
Tastiera
Fig. 08
Il collegamento tra la tastiera e il primo ricevitore
deve essere eseguito secondo lo schema indicato in
Fig. 07, pagina 12.
Brandeggio
C D
Ricevitore
L3
I morsetti RX-485A e RX-485B che presentano il carico
inserito, devono essere collegati, rispettivamente, ai
morsetti TX-485A e TX-485B dell'unità precedente,
anch'essi con il carico inserito:
RS-485
Dal ricevitore
precedente
Fig. 09
j Nel caso del collegamento in questione
(punto-punto) il malfunzionamento di uno
dei ricevitori comporta l'interruzione dei
dispositivi in cascata.
6.2.11 Più ricevitori per linea,
collegamento con doppino twistato
(collegamento multipunto)
Tutti i ricevitori collegati ad una stessa linea devono
usare il medesimo protocollo di comunicazione
RS-485.
Per ciascuna delle linee valgono le seguenti
considerazioni:
• Solo una delle tastiere (quella posta ad un capo
della linea) presenta il carico inserito;
• Solo uno dei ricevitori (posto all'altro capo della
linea) presenta il carico inserito;
• La lunghezza complessiva della linea non deve
superare i 1200m.
RS-485 RS-485
Al ricevitore
successivo
