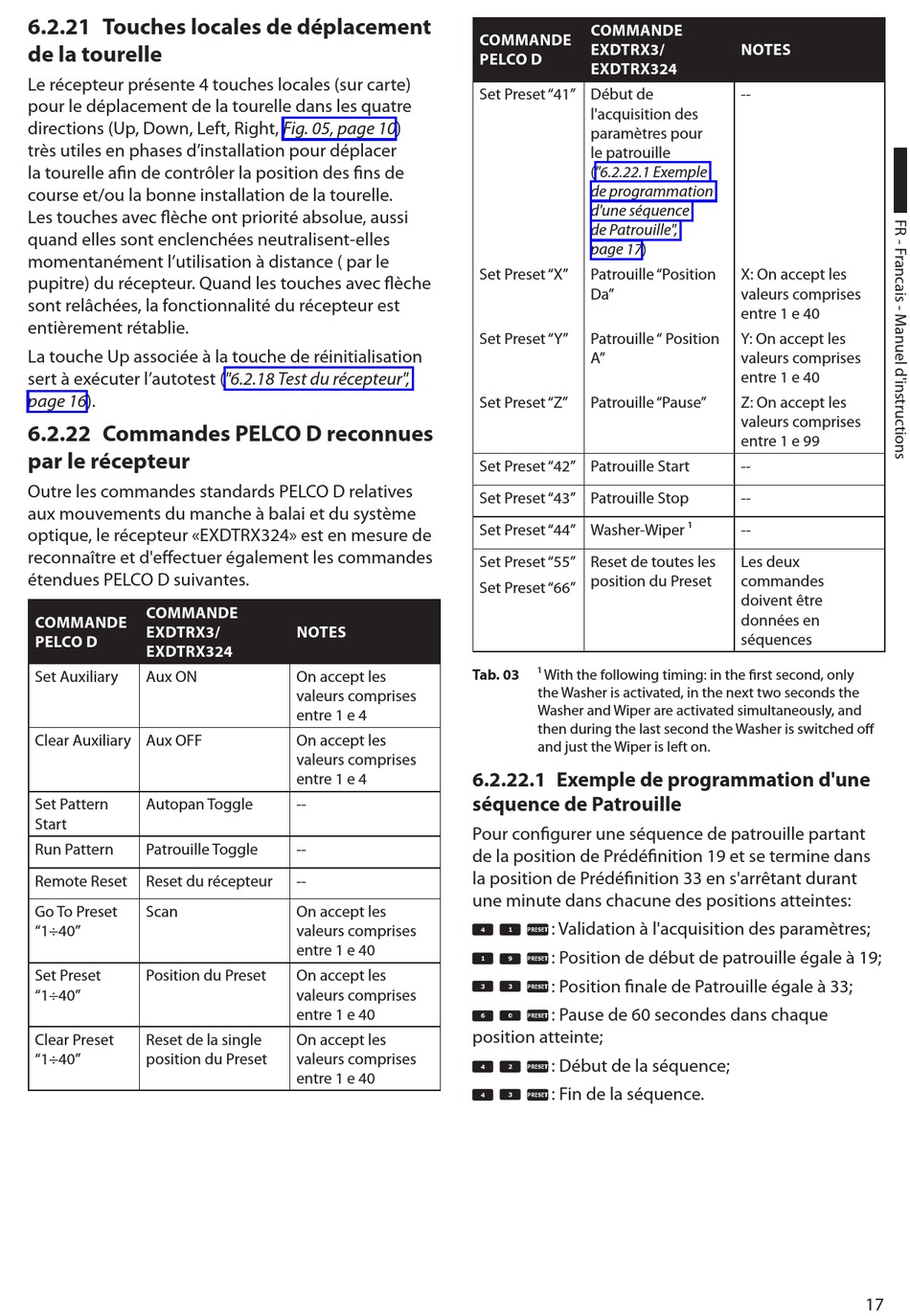

6.2.21 Touches locales de déplacement
de la tourelle
Le récepteur présente 4 touches locales (sur carte)
pour le déplacement de la tourelle dans les quatre
directions (Up, Down, Left, Right, Fig. 05, page 10)
très utiles en phases d'installation pour déplacer
la tourelle afin de contrôler la position des fins de
course et/ou la bonne installation de la tourelle.
Les touches avec flèche ont priorité absolue, aussi
quand elles sont enclenchées neutralisent-elles
momentanément l'utilisation à distance ( par le
pupitre) du récepteur. Quand les touches avec flèche
sont relâchées, la fonctionnalité du récepteur est
entièrement rétablie.
La touche Up associée à la touche de réinitialisation
sert à exécuter l'autotest ("6.2.18 Test du récepteur",
page 16).
6.2.22 Commandes PELCO D reconnues
par le récepteur
Outre les commandes standards PELCO D relatives
aux mouvements du manche à balai et du système
optique, le récepteur «EXDTRX324» est en mesure de
reconnaître et d'effectuer également les commandes
étendues PELCO D suivantes.
COMMANDE
COMMANDE
EXDTRX3/
PELCO D
EXDTRX324
Set Auxiliary Aux ON
Clear Auxiliary Aux OFF
Set Pattern Autopan Toggle
Start
Run Pattern Patrouille Toggle
Remote Reset Reset du récepteur
Go To Preset Scan
"1÷40"
Set Preset Position du Preset
"1÷40"
Clear Preset Reset de la single
"1÷40" position du Preset
NOTES
On accept les
valeurs comprises
entre 1 e 4
On accept les
valeurs comprises
entre 1 e 4
--
--
--
On accept les
valeurs comprises
entre 1 e 40
On accept les
valeurs comprises
entre 1 e 40
On accept les
valeurs comprises
entre 1 e 40
COMMANDE
COMMANDE
EXDTRX3/
PELCO D
EXDTRX324
Set Preset "41" Début de
l'acquisition des
paramètres pour
le patrouille
("6.2.22.1 Exemple
de programmation
d'une séquence
de Patrouille",
page 17)
Set Preset "X" Patrouille "Position
Da"
Set Preset "Y" Patrouille " Position
A"
Set Preset "Z" Patrouille "Pause"
Set Preset "42" Patrouille Start
Set Preset "43" Patrouille Stop
Set Preset "44" Washer-Wiper ¹
Set Preset "55" Reset de toutes les
position du Preset
Set Preset "66"
Tab. 03 ¹ With the following timing: in the first second, only
the Washer is activated, in the next two seconds the
Washer and Wiper are activated simultaneously, and
then during the last second the Washer is switched off
and just the Wiper is left on.
6.2.22.1 Exemple de programmation d'une
séquence de Patrouille
Pour configurer une séquence de patrouille partant
de la position de Prédéfinition 19 et se termine dans
la position de Prédéfinition 33 en s'arrêtant durant
une minute dans chacune des positions atteintes:
: Validation à l'acquisition des paramètres;
  
: Position de début de patrouille égale à 19;
  
: Position finale de Patrouille égale à 33;
  
: Pause de 60 secondes dans chaque
  
position atteinte;
: Début de la séquence;
  
: Fin de la séquence.
  
NOTES
--
X: On accept les
valeurs comprises
entre 1 e 40
Y: On accept les
valeurs comprises
entre 1 e 40
Z: On accept les
valeurs comprises
entre 1 e 99
--
--
--
Les deux
commandes
doivent être
données en
séquences
17
