Alpine INE-W977BT Bedienungsanleitung Seite 105

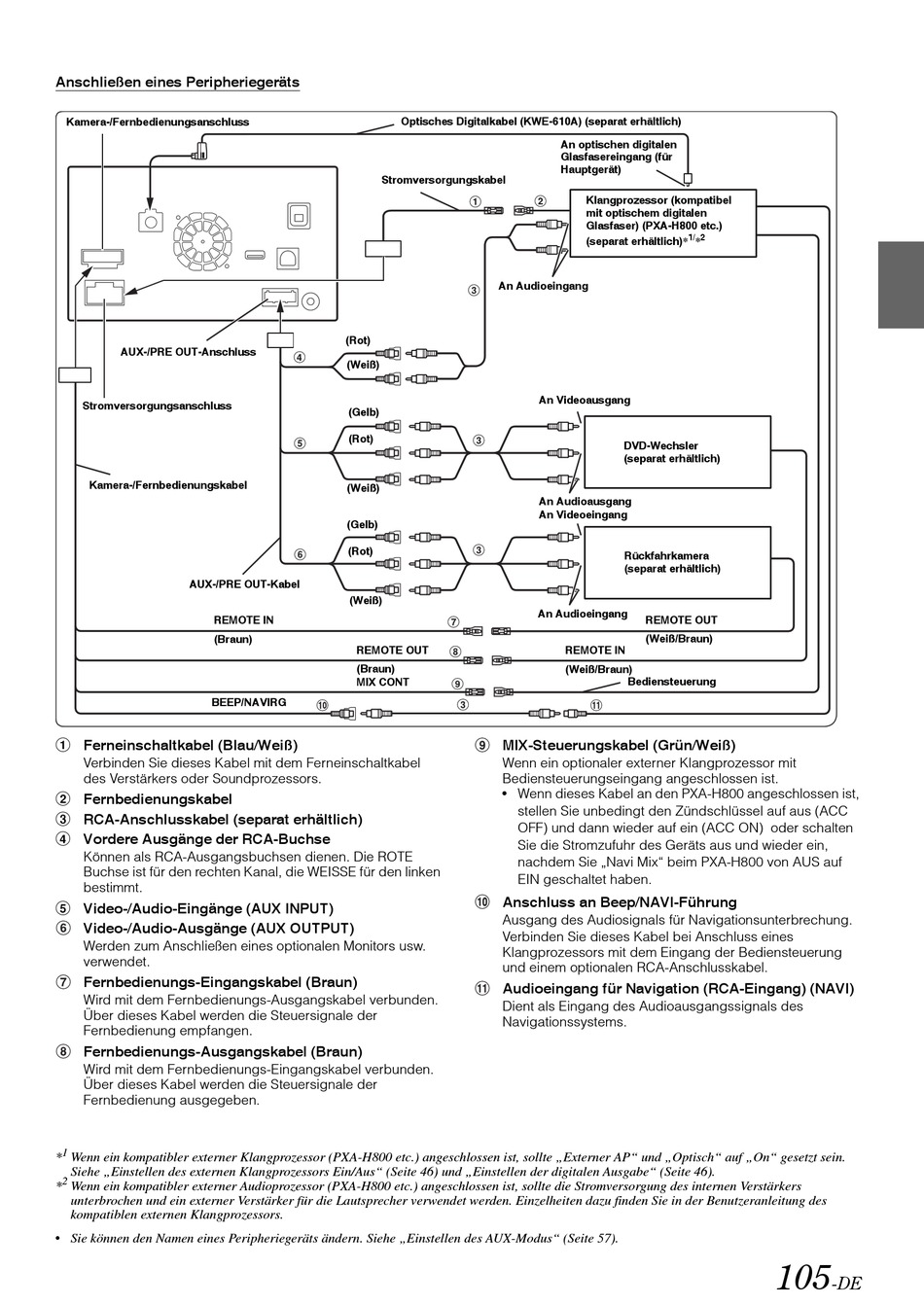

Anschließen eines Peripheriegeräts
Kamera-/Fernbedienungsanschluss
AUX-/PRE OUT-Anschluss
Stromversorgungsanschluss
Kamera-/Fernbedienungskabel
AUX-/PRE OUT-Kabel
REMOTE IN
(Braun)
BEEP/NAVIRG
1 Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel
des Verstärkers oder Soundprozessors.
2 Fernbedienungskabel
3 RCA-Anschlusskabel (separat erhältlich)
4 Vordere Ausgänge der RCA-Buchse
Können als RCA-Ausgangsbuchsen dienen. Die ROTE
Buchse ist für den rechten Kanal, die WEISSE für den linken
bestimmt.
5 Video-/Audio-Eingänge (AUX INPUT)
Video-/Audio-Ausgänge (AUX OUTPUT)
Werden zum Anschließen eines optionalen Monitors usw.
verwendet.
Fernbedienungs-Eingangskabel (Braun)
Wird mit dem Fernbedienungs-Ausgangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung empfangen.
Fernbedienungs-Ausgangskabel (Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
1
* Wenn ein kompatibler externer Klangprozessor (PXA-H800 etc.) angeschlossen ist, sollte „Externer AP" und „Optisch" auf „On" gesetzt sein.
Siehe „Einstellen des externen Klangprozessors Ein/Aus" (Seite 46) und „Einstellen der digitalen Ausgabe" (Seite 46).
2
* Wenn ein kompatibler externer Audioprozessor (PXA-H800 etc.) angeschlossen ist, sollte die Stromversorgung des internen Verstärkers
unterbrochen und ein externer Verstärker für die Lautsprecher verwendet werden. Einzelheiten dazu finden Sie in der Benutzeranleitung des
kompatiblen externen Klangprozessors.
• Sie können den Namen eines Peripheriegeräts ändern. Siehe „Einstellen des AUX-Modus" (Seite 57).
Optisches Digitalkabel (KWE-610A) (separat erhältlich)
Stromversorgungskabel
An Audioeingang
(Rot)
(Weiß)
(Gelb)
(Rot)
(Weiß)
(Gelb)
(Rot)
(Weiß)
REMOTE OUT
(Braun)
MIX CONT
MIX-Steuerungskabel (Grün/Weiß)
Wenn ein optionaler externer Klangprozessor mit
Bediensteuerungseingang angeschlossen ist.
• Wenn dieses Kabel an den PXA-H800 angeschlossen ist,
stellen Sie unbedingt den Zündschlüssel auf aus (ACC
OFF) und dann wieder auf ein (ACC ON) oder schalten
Sie die Stromzufuhr des Geräts aus und wieder ein,
nachdem Sie „Navi Mix" beim PXA-H800 von AUS auf
EIN geschaltet haben.
Anschluss an Beep/NAVI-Führung
Ausgang des Audiosignals für Navigationsunterbrechung.
Verbinden Sie dieses Kabel bei Anschluss eines
Klangprozessors mit dem Eingang der Bediensteuerung
und einem optionalen RCA-Anschlusskabel.
Audioeingang für Navigation (RCA-Eingang) (NAVI)
Dient als Eingang des Audioausgangssignals des
Navigationssystems.
An optischen digitalen
Glasfasereingang (für
Hauptgerät)
Klangprozessor (kompatibel
mit optischem digitalen
Glasfaser) (PXA-H800 etc.)
1/ 2
(separat erhältlich)*
*
An Videoausgang
DVD-Wechsler
(separat erhältlich)
An Audioausgang
An Videoeingang
Rückfahrkamera
(separat erhältlich)
An Audioeingang
REMOTE OUT
(Weiß/Braun)
REMOTE IN
(Weiß/Braun)
Bediensteuerung
105
-DE
