Bedienfeld montieren

.14

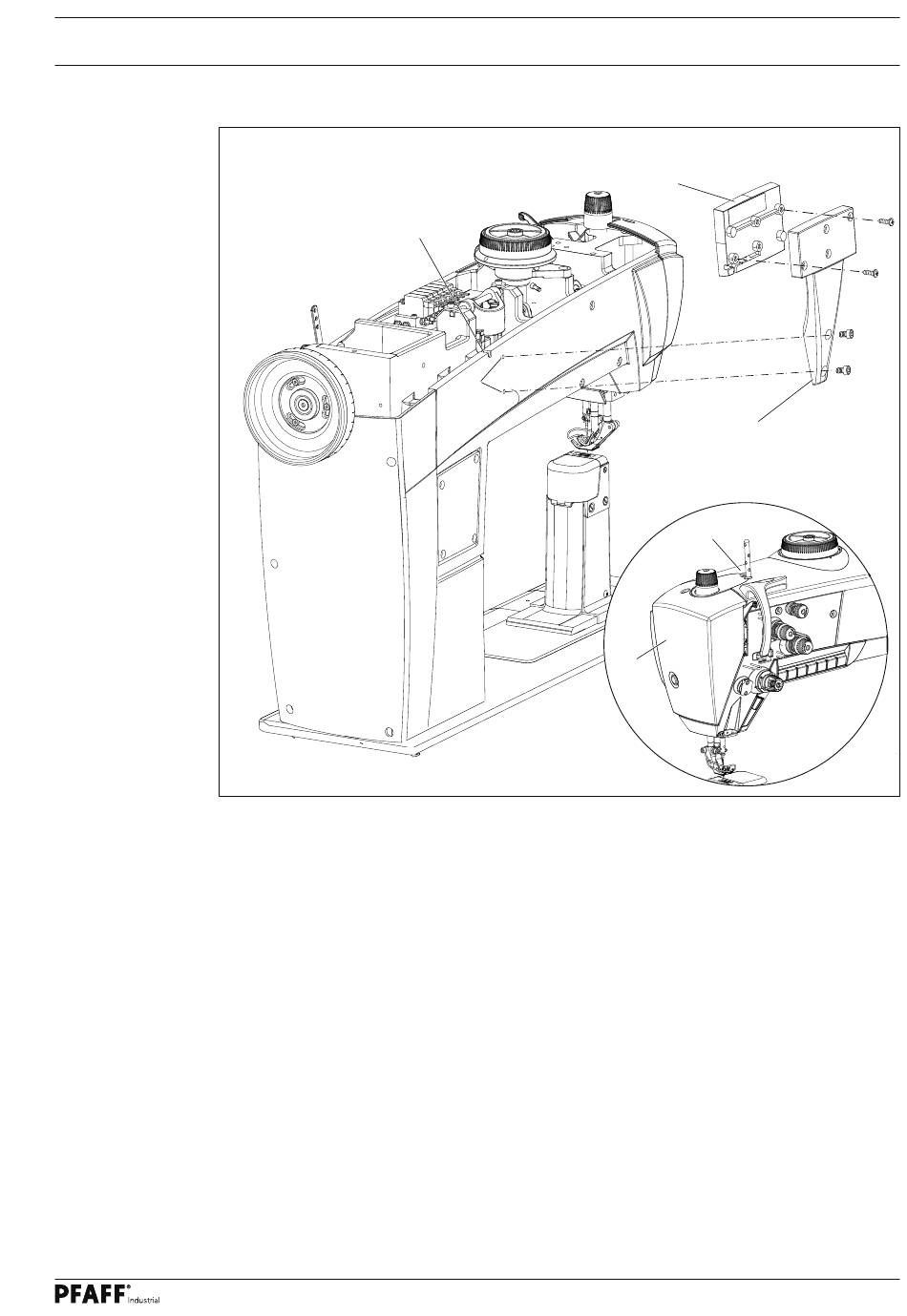

Fig. 4 - 14
● An den Gewindebohrungen 1 den Bedienfeldträger 2 mit zwei Schrauben M5 x 12
befestigen.
● Bedienfeld 3 mit zwei Schrauben 5x10 am Bedienfeldträger 2 anschrauben.
● Kabel des Bedienfelds durch die Öffnung 4 im Gehäuse führen.
● Stecker des Bedienfelds mit der für das Bedienfeld vorgesehenen Steckverbindung im
Arm der Maschine verbinden.
● Kopfdeckel 5 und Armdeckel 6 wieder aufschrauben.
4
1
Aufstellung
3
2
6
5
