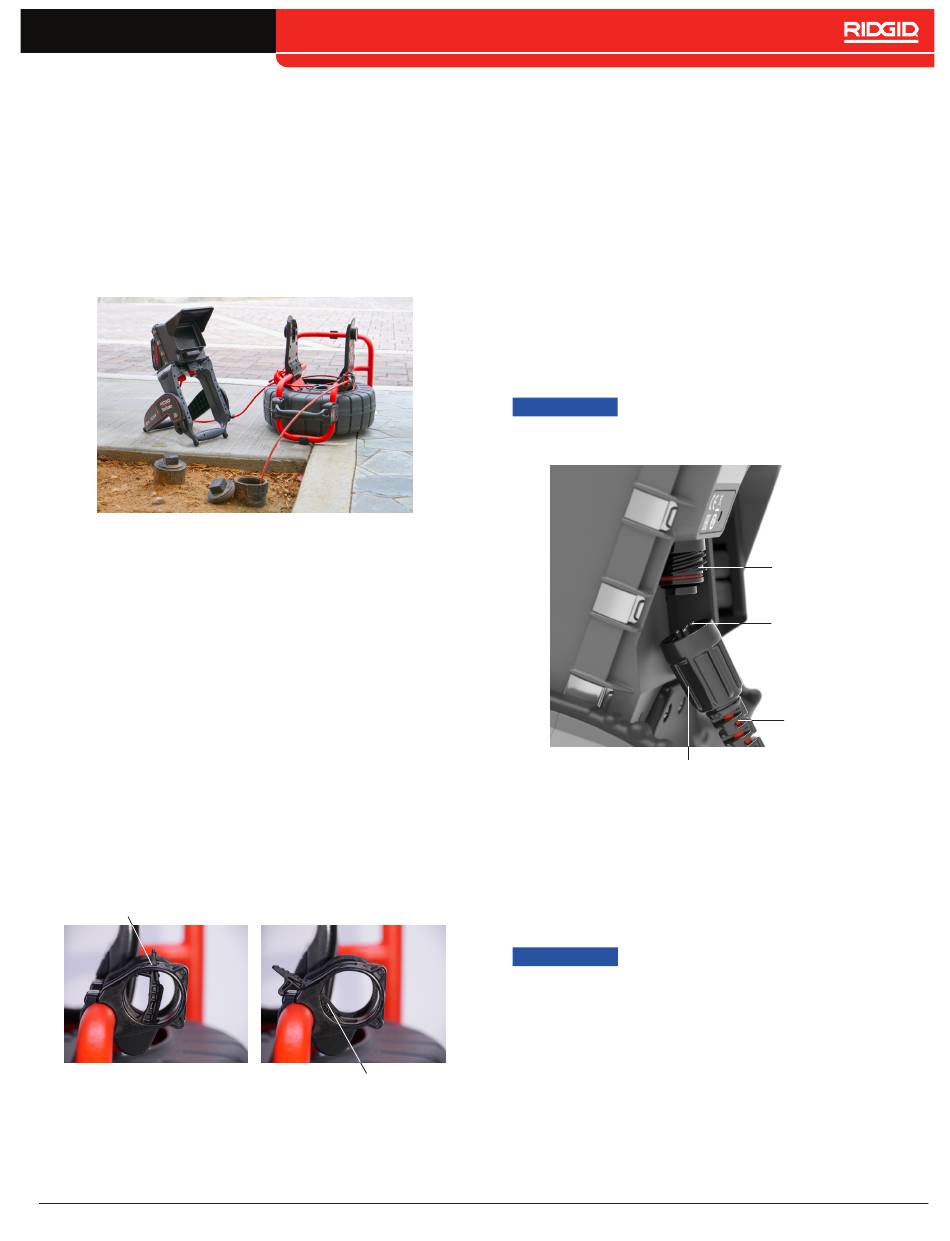

Bedienungsanleitung
Platzierung
Platzieren Sie Ihr SeeSnake-System in der Nähe des Roh-
reingangs, so dass Sie das Druckkabel bedienen und dabei
auf den Monitor blicken können. Vergewissern Sie sich,
dass die Trommel sich ungehindert drehen kann. Kann sich
die Trommel nicht frei drehen, kann sich das Kabel über-
wickeln, was zu Schäden und / oder schweren Verletzun-
gen führen kann.
Einfädeln der Kamera
Falls die Kamera in der Trommel ist, müssen Sie die Kamera
durch die Führungen des Druckkabels fädeln. Das Druckk-
abel und der Kamerakopf sollten durch alle drei Führungen
laufen.
1. Drücken Sie die Lasche der äußersten Druckka-
belführung nach außen, um den Clip in der offenen
Stellung zu verriegeln und die Kamerafeder zu ent-
blocken.
2. Fassen Sie in die Trommel und finden Sie die Kamera.
3. Führen Sie die Kamera durch die innere Druckka-
belführung und dann durch die beiden äußeren Druck-
kabelführungen.
4. Bringen Sie den Federclip wieder in die Betriebsposi-
tion, um die Feder zu sichern und zu verhindern, dass
sich das Kabel in die Trommel zurückzieht.
Betriebsstellung
Verriegeln Sie den Federclip nur in der offenen Stellung,
wenn Sie die Kamera einfädeln. Für normalen Betrieb be-
lassen Sie den Federclip in der Betriebsposition.
Inspektionsübersicht
Um eine Rohrinspektion vorzunehmen, verbinden Sie einen
See Snake-Monitor mit der Kamera, schalten Sie das Sys-
tem ein, drücken Sie das Druckkabel durch das Rohr und
beobachten Sie den Monitor.
Angaben zu fortgeschrittenen Inspektionsoptionen wie Auf-
nahmen, Sondenlokalisierung und Verfolgen des Druckka-
bels und Lieferberichte finden Sie im Handbuch Ihres Mon-
itors.
Eine Verbindung mit dem Monitor Herstellen
Verbinden Sie das Systemkabel mit dem Monitor, indem Sie
den Verbindungsführungsstift mit dem Anschluss verbinden
und den Stecker einstecken.
Die Kamera Herausziehen
Ziehen Sie das Druckkabel langsam mit gleichmäßiger
Kraft aus dem Rohr heraus und führen Sie es dann mit
kleinen Rückgaben zurück in die Trommel ein. Wischen Sie
das Druckkabel nach dem Herausziehen mit einem Papier-
tuch oder Lappen ab.
Offen Verriegelt
Rohrführungen
Rohrführungen können die Kamera im Rohr zentrieren,
die Bildqualität verbessern und die Linse sauber halten.
Verwenden Sie, wenn möglich, Rohrführungen, um Ver-
schleiß am Kamerasystem zu reduzieren.
Drehen Sie nur die äußere Verriege-
HINWEIS
lungshülse. Den Stecker nicht biegen
oder verdrehen.
Äußere Verriegelungshülse
Wenden Sie keine übermäßige Kraft an
HINWEIS
und ziehen Sie das Kabel nicht über
scharfe Kanten. Längere Längen oder
übermäßige Krafteinwirkungen auf
das Druckkabel können zu Schleifen,
Knicken oder Brüchen führen.
Compact M40 – Deutsch – 9
Buchse
Führungsstift
Anschluss
leiste
