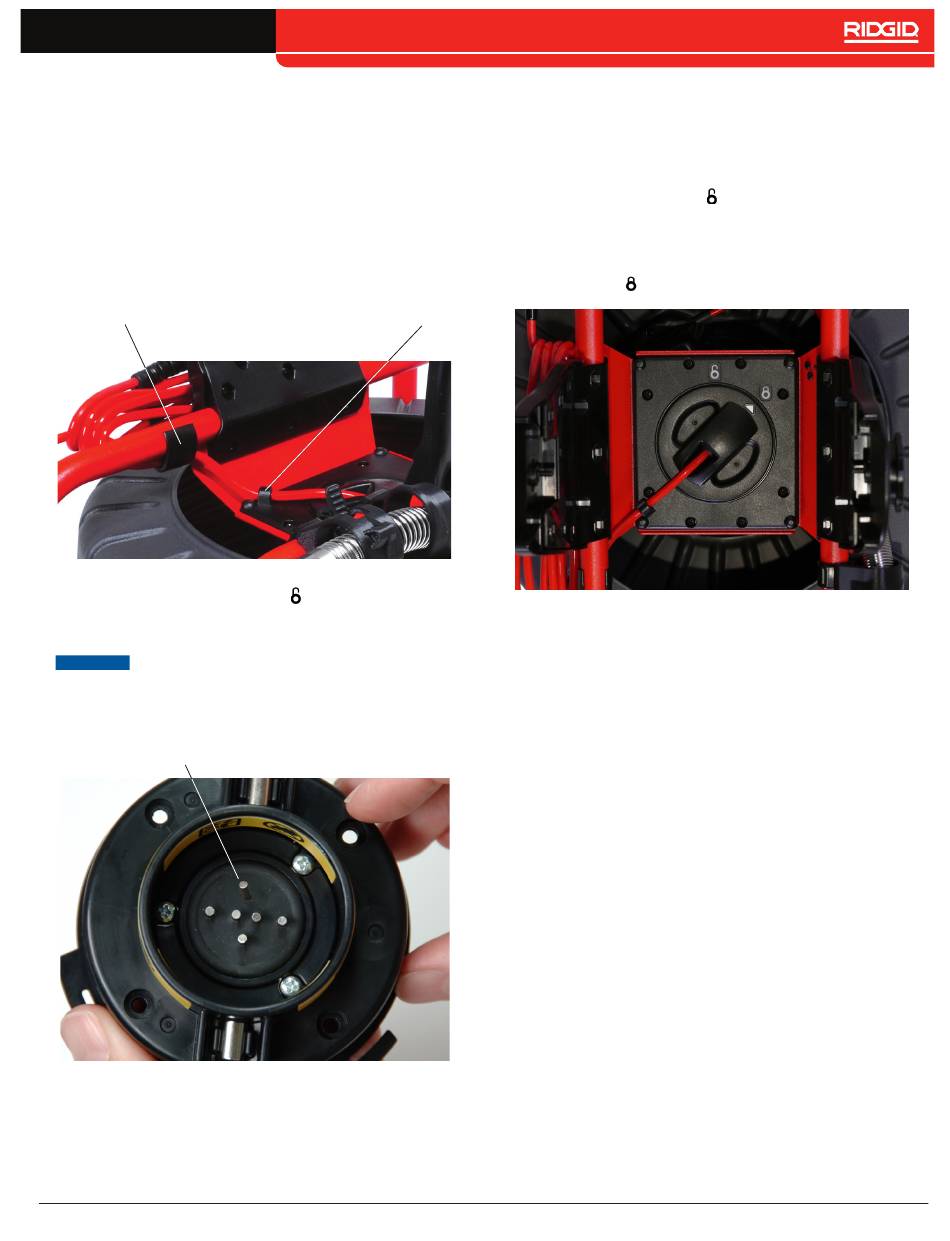

Systemkabel-Entfernung
1. Ziehen Sie das Systemkabel vom Berichtsmoni-
tor ab und nehmen Sie den Monitor aus dem An-
docksystem.
2. Wickeln Sie das Systemkabel von den Kabelhaltern
ab.
3. Drücken Sie die Rahmenkabelklemme vom Rahmen
herunter und lösen Sie das Systemkabel vom
Rahmenhaken.
Kabelklemme
4. Drehen Sie den Schleifring gegen den Uhrzeigersinn
in die Position „Unverriegelt" .
5. Ziehen Sie es gerade heraus.
Berühren Sie nicht die Kontaktstifte in
HINWEIS
der Schleifringscheibe. Eine Belastung
der Kontaktstifte kann sie brechen las-
sen.
Abgebrochener Kontaktstift
Systemkabel-Installation
Folgen Sie diesen Schritten, um das Systemkabel zu in-
stallieren:
1. Der Pfeil auf der Schleifringscheibe muss auf das
2. Drehen Sie die Schleifringscheibe in die Position
Rahmenhaken
3. Legen Sie das Systemkabel in den Rahmenhaken
4. Wickeln Sie das Kabel um die Kabelhalterungen.
Symbol „Unverriegelt"
Setzen Sie die Schleifringscheibe in die Schlei-
fringvertiefung.
„Verriegelt" .
und drücken Sie die Kabelklemme an den Rahmen.
Compact M40 – Deutsch – 11
auf dem Rahmen zeigen.
