CS6x Versa Andocksystem
WARNHINWEIS
Tragen Sie die Compact M40 nicht am Befestigungs-
rahmen für den Monitor oder am Kippständer. Dies
könnte dazu führen, dass sich der Monitor aus dem
Andocksystem löst. Dies könnte auch zu Schäden
und / oder schweren Verletzungen führen.

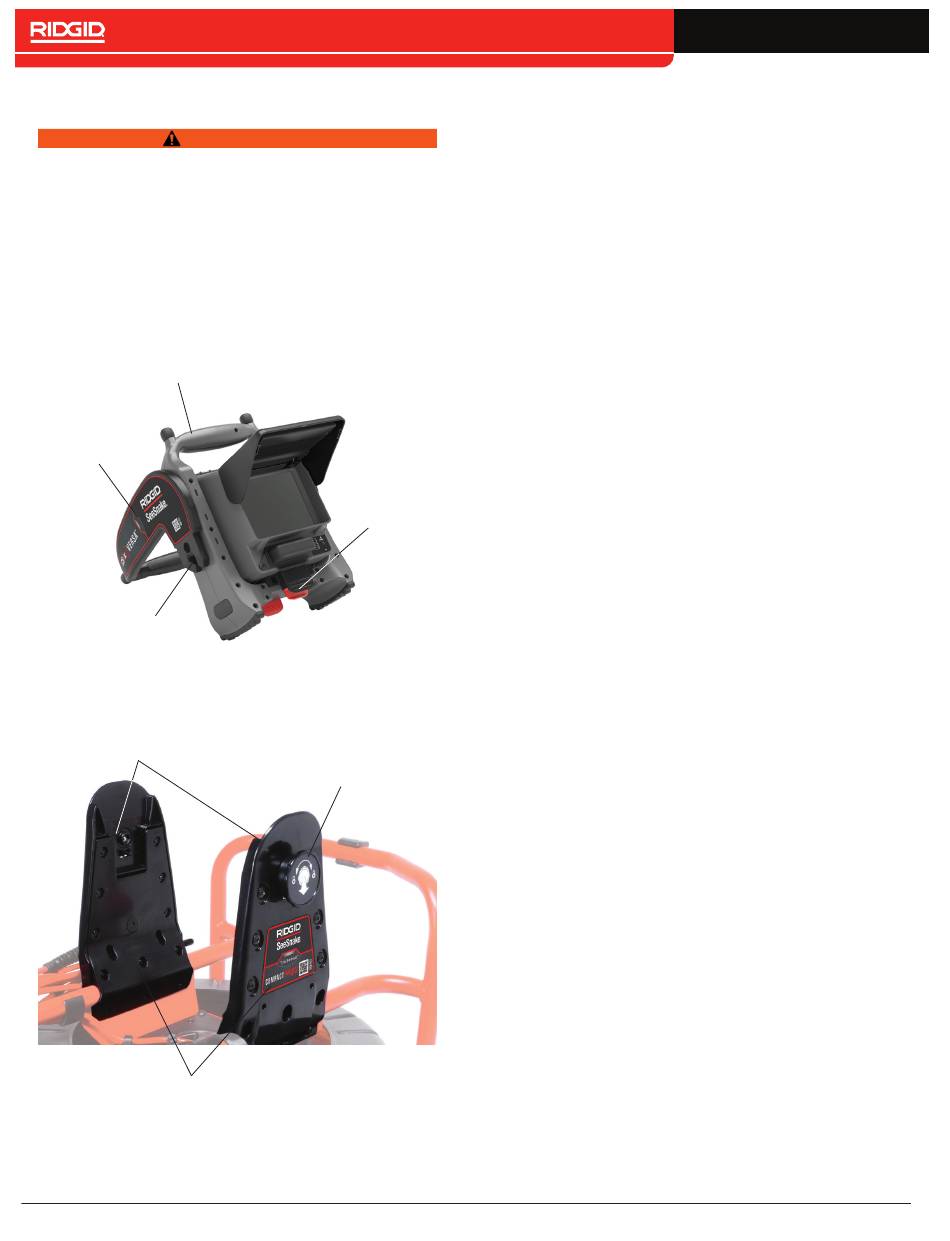

Befestigung des Monitors
1. Drehen Sie die Andockgelenke an den Seiten des
Kippständers so, dass die Öffnungen nach unten
zeigen.
Befestigungsrahmen
Kippständer
Andockgelenk
2. Halten Sie den CS6x Versa mittig über die Andock-
rippen und bringen Sie die Andockgelenke auf eine
Ebene mit den Andockbuchsen.
Andockbuchsen
Andockrippen
3. Drücken Sie den Monitor fest nach unten in das An-
docksystem, bis Sie spüren, dass der Monitor arre-
tiert ist.
10 – Deutsch – Compact M40
Befestigung
-sklammern
Schnelllöseknopf
Abnehmen des Monitors
1. Stellen Sie die Compact M40 so hin, dass Sie beide
Schnelllöseknöpfe erreichen.
2. Ziehen Sie beide Knöpfe heraus und weg von den
Andockrippen. Während Sie die Knöpfe herauszie-
hen, drehen Sie sie gleichzeitig mit oder gegen den
Uhrzeigersinn, um die Verriegelung zu lösen.
Hinweis: Die Verriegelung ist gelöst, wenn die gel-
ben Hinweisschilder unter den Knöpfen sichtbar
sind.
3. Greifen Sie den Andockgriff und ziehen Sie den dig-
italen Berichtsmonitor gerade nach oben.
