Verwendungszweck und Wirkungsweise

1 Verwendungszweck und Wirkungsweise
Das FERROTEC dient zur Ortung von verdeckten ferromagne-
tischen Objekten (Stahl, Eisen, Gusseisen). Es ist insbesondere
geeignet für die Ortung von Schiebergestängen, Kappen, me-
tallischen Schacht- und Tankabdeckungen, Markierungsnägeln
oder -magneten.
Im Sensorstab sind 2 Sensoren angeordnet. Diese reagieren auf
die durch ferromagnetische Materialien hervorgerufenen Verän-
derungen des Erdmagnetfeldes. Die Veränderung des Erdmag-
netfeldes erreicht erst nach Tagen oder Wochen, in denen sich
das Objekt nicht bewegt, die volle Stärke. Daher sind probeweise
auf den Boden gelegte Objekte z. T. schlecht zu orten. Störein-
fl üsse und Fehlortungen durch Buntmetalle sind aufgrund der
Wirkungsweise nicht möglich.

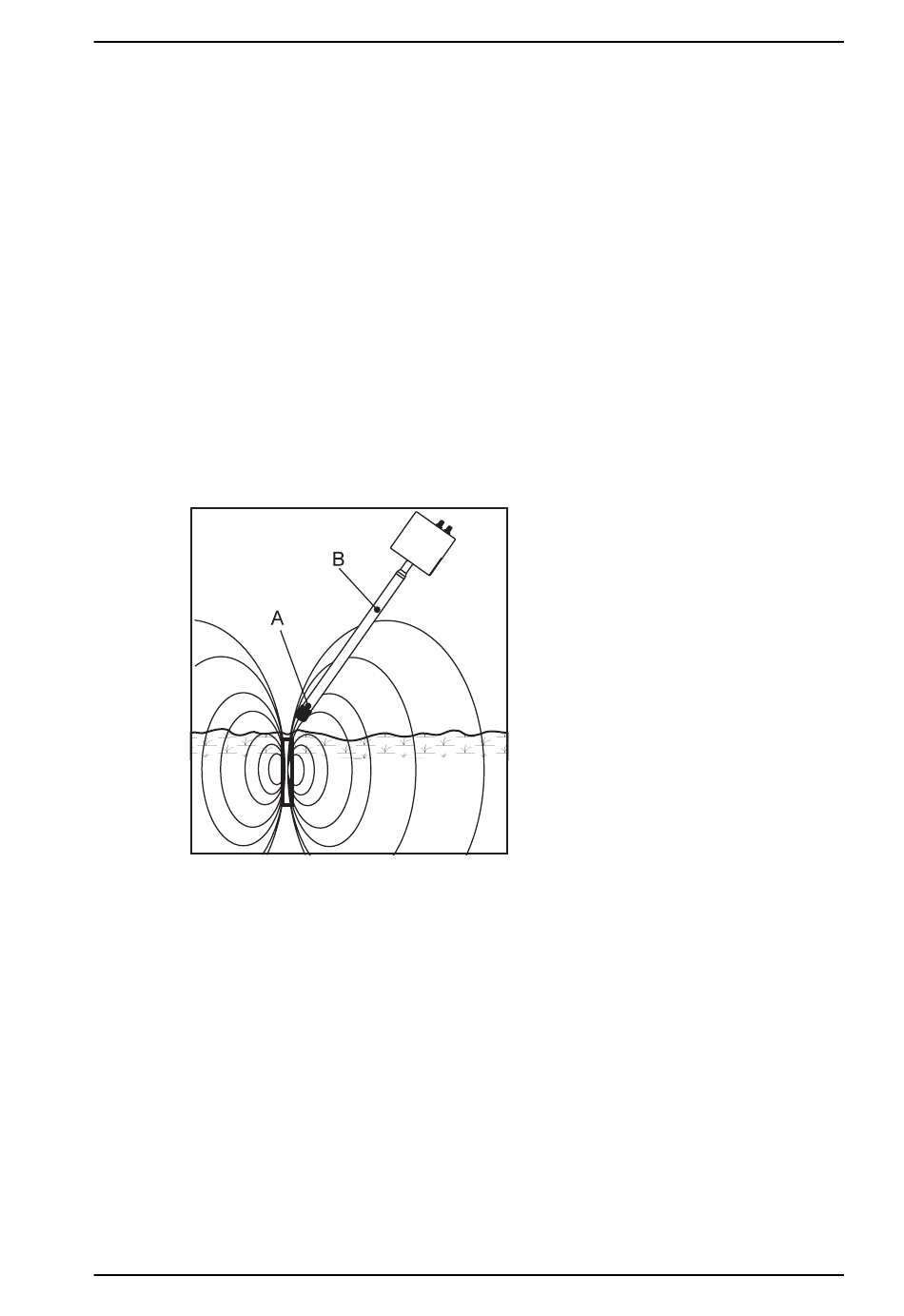

Abb. 1
Objekt im Erdboden, Darstellung der Magnetfeldlinien. Am Ende des Sen-
sorstabes, Sensor A, ist das Magnetfeld anders als beim Sensor B.
Die Unterschiede des Erdmagnetfeldes werden bei Annäherung
an ein Objekt größer. Dies führt zu einer Anzeige in Form einer
Erhöhung der Lautsprecherfrequenz. Beim FERROTEC 350
steigt zusätzlich im Display der Balken. Wenn der höchste Ton
bzw. der größte Balken erkennbar ist, zeigt der Sensorstab auf
ein Objekt.
