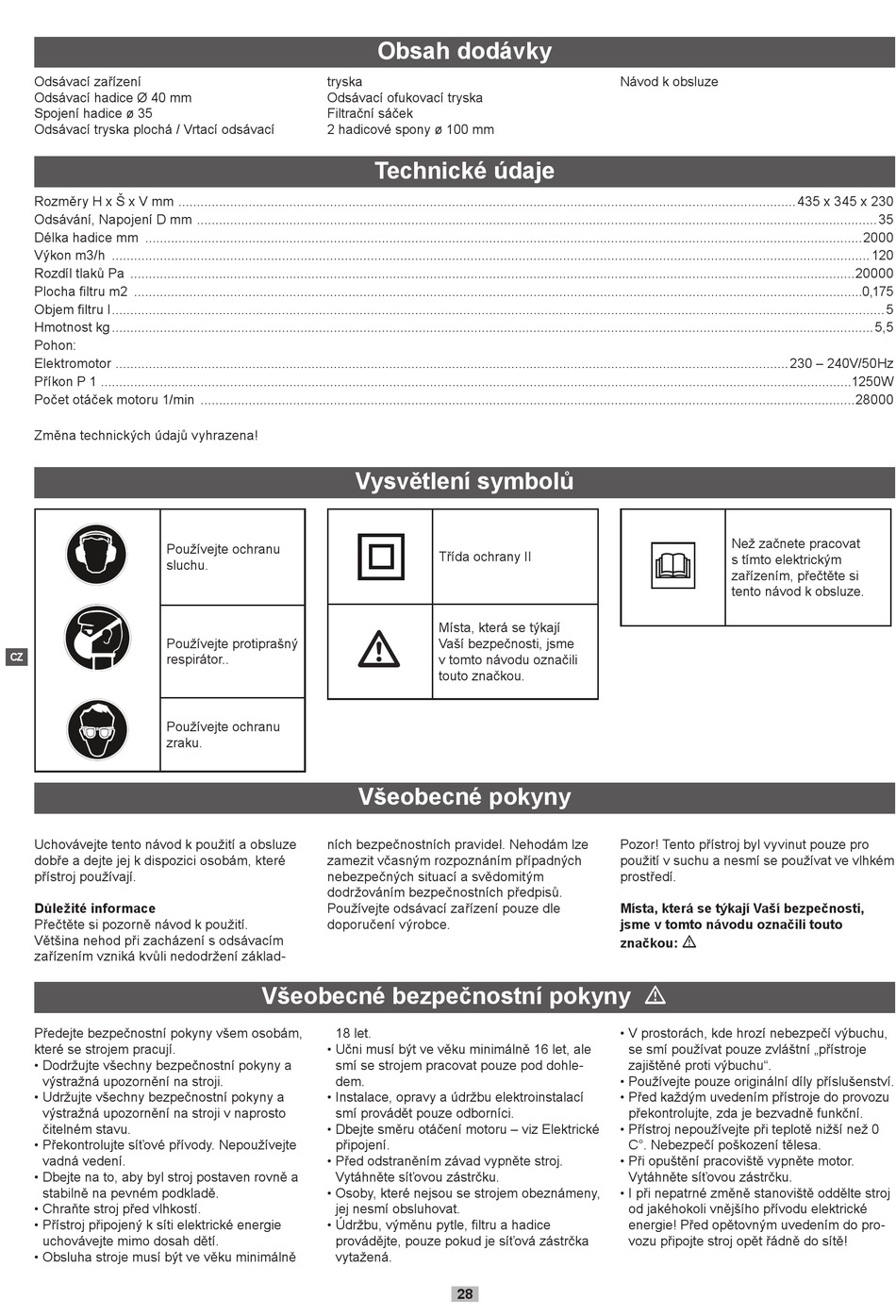

Technické Údaje; Vysvětlení Symbolů; Všeobecné Pokyny - Scheppach ha 200s Originalbetriebsanweisung

Odsávací zařízení
Odsávací hadice Ø 40 mm
Spojení hadice ø 35
Odsávací tryska plochá / Vrtací odsávací
Rozměry H x Š x V mm .......................................................................................................................................................................435 x 345 x 230
Odsávání, Napojení D mm ........................................................................................................................................................................................35
Délka hadice mm ..................................................................................................................................................................................................2000
Výkon m3/h ............................................................................................................................................................................................................. 120
Rozdíl tlaků Pa ....................................................................................................................................................................................................20000
Plocha filtru m2 .....................................................................................................................................................................................................0,175
Objem filtru l ................................................................................................................................................................................................................. 5
Hmotnost kg ..............................................................................................................................................................................................................5,5
Pohon:
Elektromotor ......................................................................................................................................................................................230 – 240V/50Hz
Příkon P 1 ...........................................................................................................................................................................................................1250W
Počet otáček motoru 1/min .................................................................................................................................................................................28000
Změna technických údajů vyhrazena!
Používejte ochranu
sluchu.
Používejte protiprašný
CZ
respirátor..
Používejte ochranu
zraku.
Uchovávejte tento návod k použití a obsluze
dobře a dejte jej k dispozici osobám, které
přístroj používají.
Důležité informace
Přečtěte si pozorně návod k použití.
Většina nehod při zacházení s odsávacím
zařízením vzniká kvůli nedodržení základ-
Předejte bezpečnostní pokyny všem osobám,
které se strojem pracují.
• Dodržujte všechny bezpečnostní pokyny a
výstražná upozornění na stroji.
• Udržujte všechny bezpečnostní pokyny a
výstražná upozornění na stroji v naprosto
čitelném stavu.
• Překontrolujte síťové přívody. Nepoužívejte
vadná vedení.
• Dbejte na to, aby byl stroj postaven rovně a
stabilně na pevném podkladě.
• Chraňte stroj před vlhkostí.
• Přístroj připojený k síti elektrické energie
uchovávejte mimo dosah dětí.
• Obsluha stroje musí být ve věku minimálně
obsah dodávky
tryska
Odsávací ofukovací tryska
Filtrační sáček
2 hadicové spony ø 100 mm
Technické údaje
Vysvětlení symbolů
m
Všeobecné pokyny
ních bezpečnostních pravidel. Nehodám lze
zamezit včasným rozpoznáním případných
nebezpečných situací a svědomitým
dodržováním bezpečnostních předpisů.
Používejte odsávací zařízení pouze dle
doporučení výrobce.
Všeobecné bezpečnostní pokyny m
18 let.
• Učni musí být ve věku minimálně 16 let, ale
smí se strojem pracovat pouze pod dohle-
dem.
• Instalace, opravy a údržbu elektroinstalací
smí provádět pouze odborníci.
• Dbejte směru otáčení motoru – viz Elektrické
připojení.
• Před odstraněním závad vypněte stroj.
Vytáhněte síťovou zástrčku.
• Osoby, které nejsou se strojem obeznámeny,
jej nesmí obsluhovat.
• Údržbu, výměnu pytle, filtru a hadice
provádějte, pouze pokud je síťová zástrčka
vytažená.
Třída ochrany II
Místa, která se týkají
Vaší bezpečnosti, jsme
v tomto návodu označili
touto značkou.
28
Návod k obsluze
Než začnete pracovat
s tímto elektrickým
zařízením, přečtěte si
tento návod k obsluze.
Pozor! Tento přístroj byl vyvinut pouze pro
použití v suchu a nesmí se používat ve vlhkém
prostředí.
Místa, která se týkají Vaší bezpečnosti,
jsme v tomto návodu označili touto
m
značkou:
• V prostorách, kde hrozí nebezpečí výbuchu,
se smí používat pouze zvláštní „přístroje
zajištěné proti výbuchu".
• Používejte pouze originální díly příslušenství.
• Před každým uvedením přístroje do provozu
překontrolujte, zda je bezvadně funkční.
• Přístroj nepoužívejte při teplotě nižší než 0
C°. Nebezpečí poškození tělesa.
• Při opuštění pracoviště vypněte motor.
Vytáhněte síťovou zástrčku.
• I při nepatrné změně stanoviště oddělte stroj
od jakéhokoli vnějšího přívodu elektrické
energie! Před opětovným uvedením do pro-
vozu připojte stroj opět řádně do sítě!
