S-Typ Zuglast-Wägezelle PR 6246
6
Anschluss
6.1
Allgemeine Hinweise
6.2
Wägezelle
Minebea Intec
ACHTUNG
Das Kabelende der Wägezelle ist durch eine Schutzhülle vor Verschmutzung und
Feuchtigkeit geschützt.
Die Schutzhülle erst unmittelbar vor dem Anschließen entfernen!
-
Kabelende vor Verschmutzung schützen. Feuchtigkeit darf nicht in das ofene
Kabelende dringen.
-
Das Wägezellenkabel nicht kürzen. Das vorbereitete Ende anschließen und die
überschüssige Länge aufrollen.
-
Der Schirm des Wägezellenkabels und der Schirm des Verbindungskabels dürfen
nicht im Kabelverbindungskasten angeschlossen werden, wenn ein beidseitiges
Anschließen entsprechend der Vorschriften für die Installation im Ex-Bereich nicht
zulässig ist.
-
Die Wägezellenverkabelung von Starkstromkabeln fernhalten.
-
Der Abstand zwischen Mess- und Starkstromkabeln bzw. Starkstrom führenden
Teilen muss mindestens 1 m betragen (Richtwert).
-
Es wird empfohlen, die Wägezellenkabel in separaten Kabelwannen bzw. in
Stahlpanzerrohren zu verlegen.
-
Starkstrom führende Leitungen rechtwinklig unter Beachtung des Mindestabstands
von 1 m (Richtwert) kreuzen.

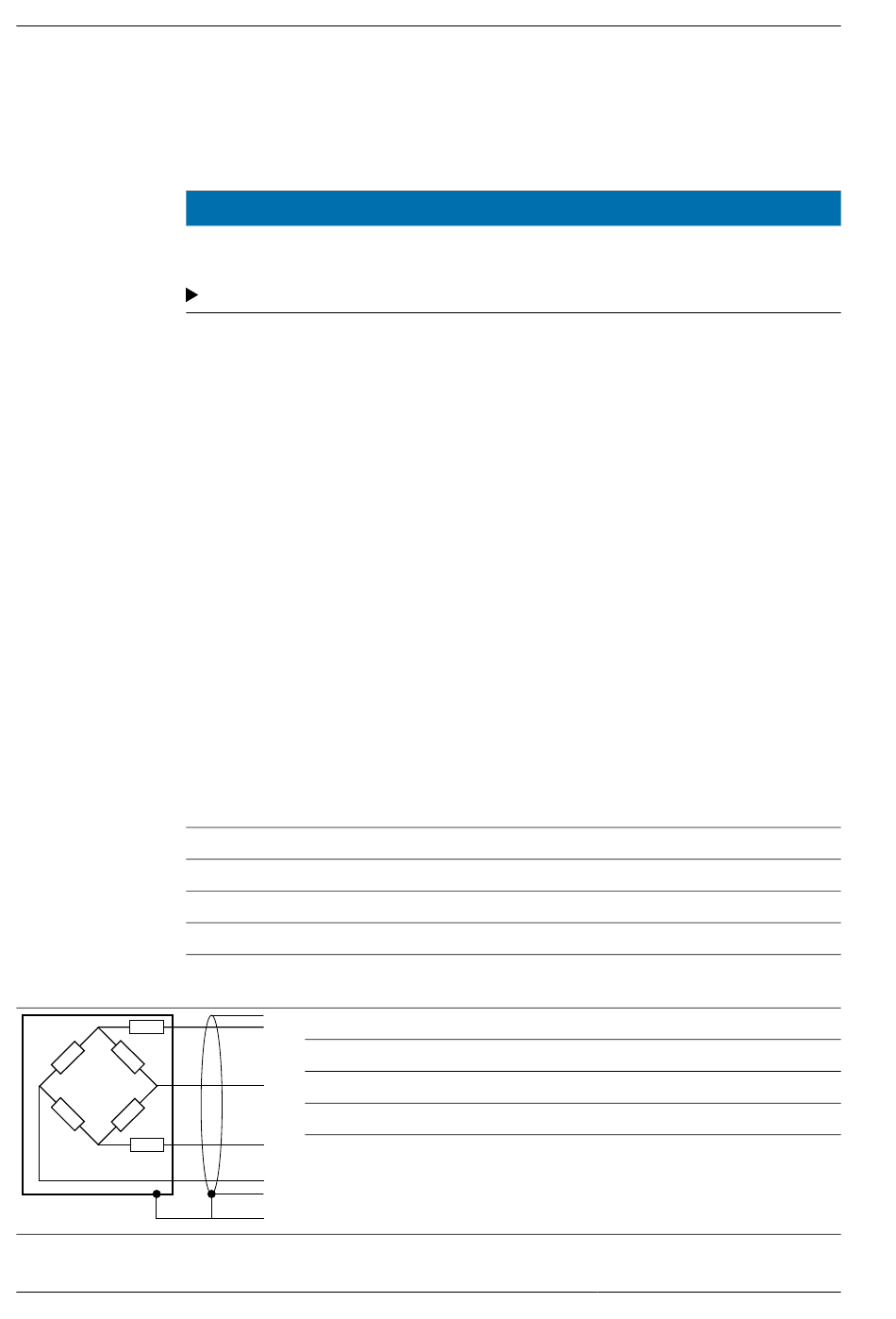

Farbcode
rd
=
rot
gn
=
grün
bu
=
blau
gy
=
grau
rd =
rd
gn =
bu =
gn
gy =
bu
S =
gy
S
+ supply/LC in
+ Speisespannung/+ Wägezelleneingang
+ meas./LC out
+ Messspannung/+ Wägezellenausgang
- supply/LC in
- Speisespannung/- Wägezelleneingang
- meas./LC out
- Messspannung/– Wägezellenausgang
screen
Schirm
6 Anschluss
DE-16
