BETRIEBSANLEITUNG
www.warensortiment.de
5
Betriebsanleitung
POWER-Taste
Um das Gerät einzuschalten drücken sie die POWER-Taste. Um das Gerät auszuschalten drücken
Sie die POWER-Taste (7) erneut.
L/C-Taste
Drücken Sie die L/C-Taste (2) um in den Kapazitätsmessungsmodus zu gelangen. Bei nicht betätigter
L/C-Taste befinden Sie sich im Induktivitätsmessungsmodus.
Messvorbereitungen
Vergewissern Sie sich dass das die Batterie einen ausreichenden Ladestand aufweist um Fehlmes-
sungen zu vermeiden. Prüfen Sie die Testkabel auf einwandfreien Zustand.
Widerstandsmessung
Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der Messung die
Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles. Entladen Sie alle Hochspannungs-
kondensatoren bevor Sie den Widerstand messen.

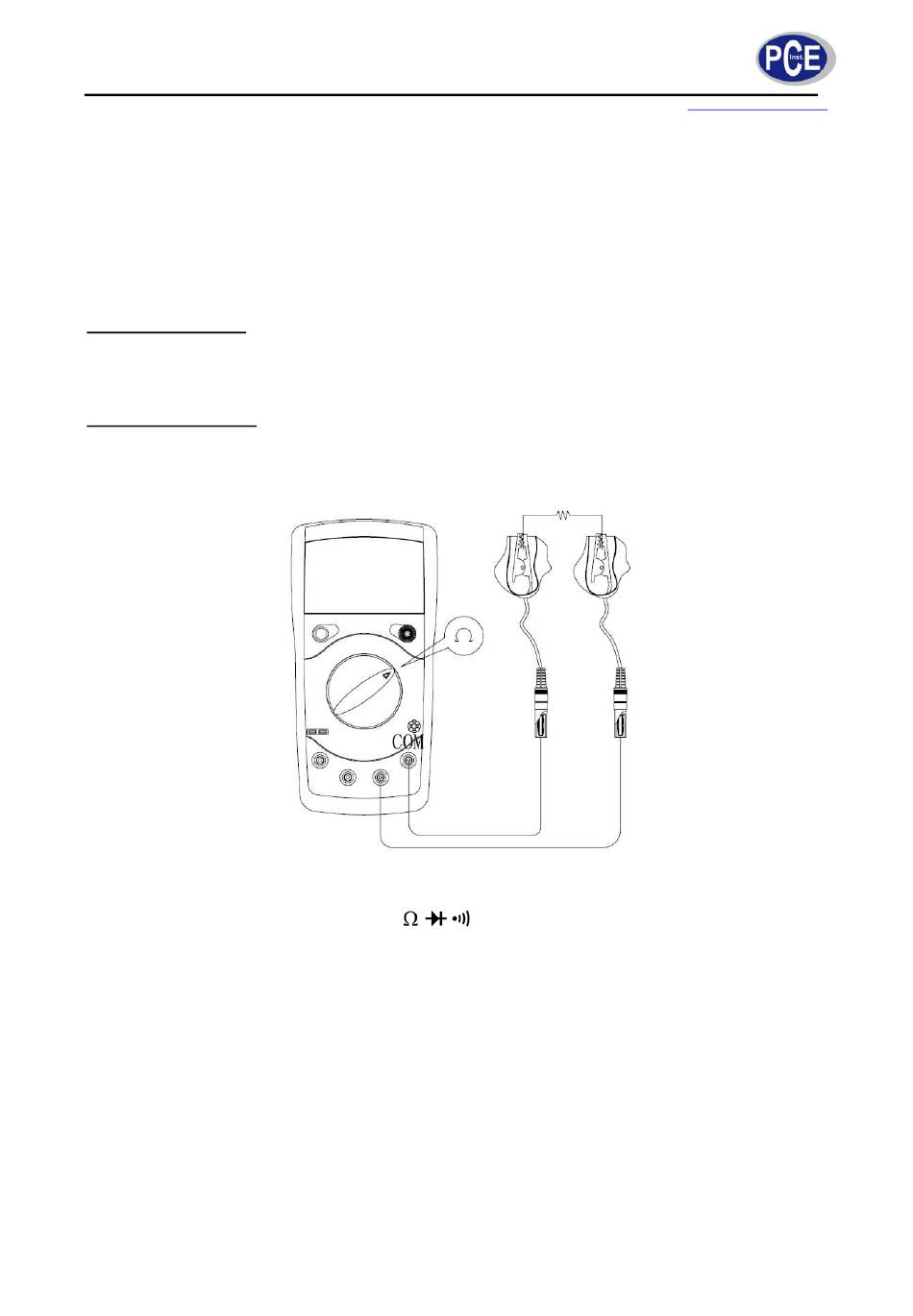

Um eine Widerstandsmessung durchzuführen gehen Sie bitte wie folgt vor:
1. Stecken Sie das rote Testkabel in den
- Anschluss und das schwarze Testkabel in den
COM-Anschluss.
2. Bringen Sie den Funktionsschalter (6) in die „ Ω"- Funktion.
3. Schließen Sie die Testkabel an das zu testende Objekt an.
4. Im Display wird der gemessene Widerstandswert angezeigt.
Sollte im Display eine "1" erscheinen zeigt dies an dass der Stromkreis nicht geschlossen ist.
Wenn Sie im Messbereich von 20Ω und 200Ω arbeiten, können die Testleitungen einen zusätzlichen
Widerstand von 0,1 und 0,3Ω darstellen. Um ein präzises Messergebnis bei diesen geringwertigen
Widerstandsmessungen zu erhalten, schleißen sie die Testleitungen vor der Messung kurz und notie-
ren den erhaltenen Wert. Diesen Wert subtrahieren Sie später vom Messergebnis.
Bei Messungen im Bereich von >1MΩ ist es normal, dass sich der Messwert erst nach einigen Sekun-
den stabilisiert.
