Entfernen Sie nach Abschluss der Messung die Messleitungen von dem getesteten Messkreis.

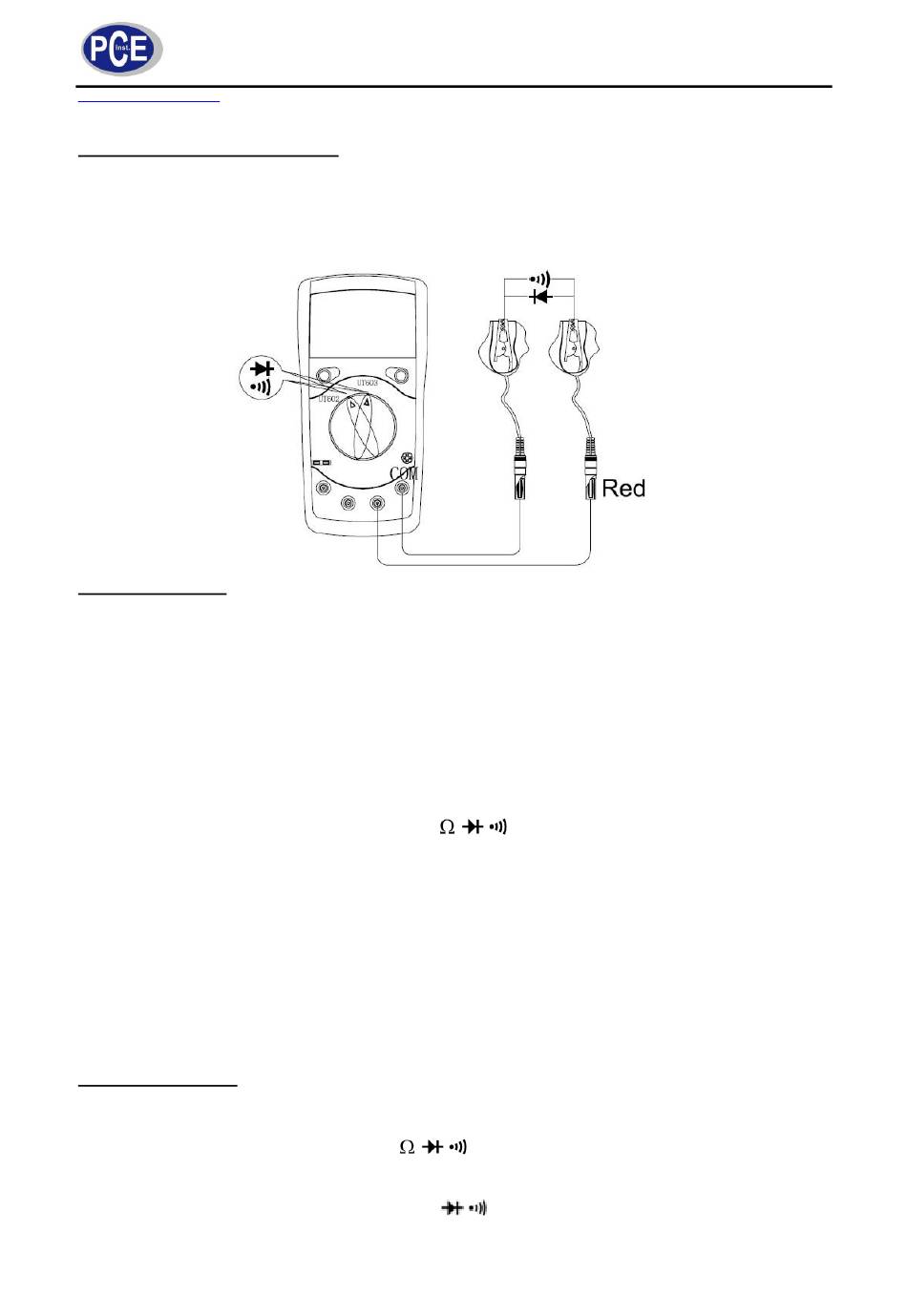

Dioden- und Durchgangsprüfung
Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der Messung die
Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles. Entladen Sie alle Hochspannungs-
kondensatoren bevor Sie Dioden und Durchgang prüfen. Legen Sie nicht mehr als 60V DC oder 30V
AC an um elektrischen Schlag und dir Zerstörung des Messgerätes zu vermeiden.
Testen von Dioden
Benutzen die die Diodentestfunktion um Dioden, Transistoren und andere Halbleiter-Bauteile zu prü-
fen. Der Diodentest beaufschlagt die Sperrschicht des Halbleiters mit einer Spannung und misst dann
den Spannungsabfall an der Sperrschicht. Ein guter Silizium-Halbleiter weist in der Regel einen Span-
nungsabfall zwischen 500mV und 800mV auf.
Um eine Dioden außerhalb eines Stromkreises zu prüfen gehen Sie bitte wie folgt vor:
1. Stecken Sie das rote Testkabel in den Anschluss und das schwarze Testkabel in den COM-
Anschluss.
2. Bringen Sie den Funktionsschalter (6) in die „
3. Für die Messung des Spannungsabfalls in Sperrrichtung an einem beliebigen Halbleiter-Bauteil,
verbinden Sie das rote Testkabel mit der Anode und das schwarze Testkabel mit der Kathode des
Bauteils. Im Display wird der Spannungsabfall der Diode angezeigt.
In einem Stromkreis sollte eine einwandfreie Diode noch immer einen Spannungsabfall von 500mV
bis 800mV in Sperrrichtung aufweisen. Zu beachten ist dass der Spannungsabfall in Rückwärtsrich-
tung sehr stark von den Widerständen anderer Leiterbahnen zwischen den Messkontakten abhängen
kann. Verbinden Sie die Testkabel mit einwandfreien Kontakten wie beschrieben um Fehlermeldun-
gen zu vermeiden. Das Display wird „1" anzeigen um einen offenen Stromkreis, bzw. fehlerhaften
Anschluss zu signalisieren. Die angezeigte Einheit ist Volt.
Durchgangsprüfung
Um eine Durchgangsprüfung durchzuführen gehen Sie bitte wie folgt vor:
1. Stecken Sie das rote Testkabel in den
COM-Anschluss.
2. Bringen Sie den Funktionsschalter (6) in die „
3. Schließen Sie die Testkabel an das zu testende Objekt an.
BETRIEBSANLEITUNG
„ - Funktion.
- Anschluss und das schwarze Testkabel in den
"-Funktion.
7
