- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Drehzahlmessgerät PCE-DT 63 Version 1.0 Erstelldatum 16.06.2015 Letzte Änderung 16.06.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Systembeschreibung ....................5 Gerät ............................5 Displaybeschreibung ........................6 Tastenfunktionen ....................7 Bedienung ........................ 8 Drehzahlmessung ........................8 Speichern von Daten ........................8 Auslesen von Daten ........................8 Ein- oder Ersetzen der Batterien ....................8 Entsorgung ...................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf des Drehzahlmessgeräts PCE-DT 63 von PCE Instruments entschieden haben. Das PCE-DT 63 ist ein digitales Drehzahlmessgerät mit stabiler Leistung und hoher Zuverlässigkeit. Das Kernstück dieses Messgeräts ist ein integrierter kompakter Hochgeschwindigkeitschip. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen 50 … 99999 U/min Messbereich 50 … 99,99 U/min: 0,01 U/min Auflösung 100 … 9999,9 U/min: 0,1 U/min 10000 … 99999 U/min: 1 U/min Genauigkeit ±(0,03 % ±2 Digits) 50 … 250 mm (wenn die Batterie geladen ist) Messabstand Display LCD, 5-stellig... -
Seite 5: Systembeschreibung

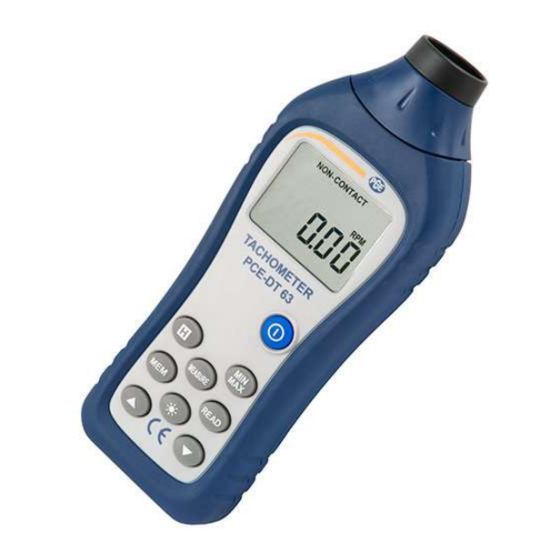

BETRIEBSANLEITUNG Systembeschreibung Gerät 1. Laseraustritts- und –empfangsfenster 2. LC-Display 3. Gerätehülle 4. Ein-/Ausschalttaste 5. MIN / MAX-Taste 6. Hold-Taste 7. MEASURE-Taste (Messtaste) 8. MEM-Taste (Datenspeichertaste) 9. READ-Taste (zum Auslesen des Datenspeichers) 10. Hintergrundbeleuchtungstaste 11. ▲-Taste (Plus) 12. ▼-Taste (Minus) -
Seite 6: Displaybeschreibung
BETRIEBSANLEITUNG Displaybeschreibung 1. Signal 2. Batteriestandsanzeige 3. MAX-Messmodus 4. Drehzahlmesswert 5. MIN-Messmodus 6. Speicherstatus 7. Speichernummer 8. Durchschnittsmessung 9. Drehzahleinheit... -
Seite 7: Tastenfunktionen
BETRIEBSANLEITUNG Tastenfunktionen 1. Ein-/Ausschalttaste Wenn das Messgerät ausgeschaltet ist, drücken Sie diese Taste kurz, um das Gerät einzuschalten. Wenn das Gerät eingeschaltet ist, drücken Sie die Taste kurz, um das Gerät auszuschalten. 2. MIN-/MAX-Taste Nachdem Sie eine Messung durchgeführt haben, drücken Sie die MIN-/MAX-Taste. Nach einmaligem Drücken erscheint „MAX“... -
Seite 8: Bedienung
BETRIEBSANLEITUNG Bedienung Drehzahlmessung 1. Kleben Sie die Reflexfolie auf das zu messende Objekt. 2. Falls das zu messende Objekt selbst schon sehr reflektierend ist, sollte diese erst mit schwarzem Material abgedeckt werden, bevor die Reflexfolie aufgeklebt wird, um eine hohe Messgenauigkeit zu gewährleisten. -
Seite 9: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
