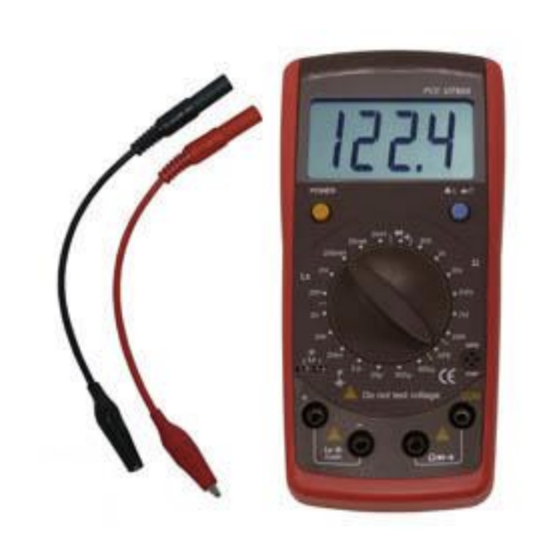

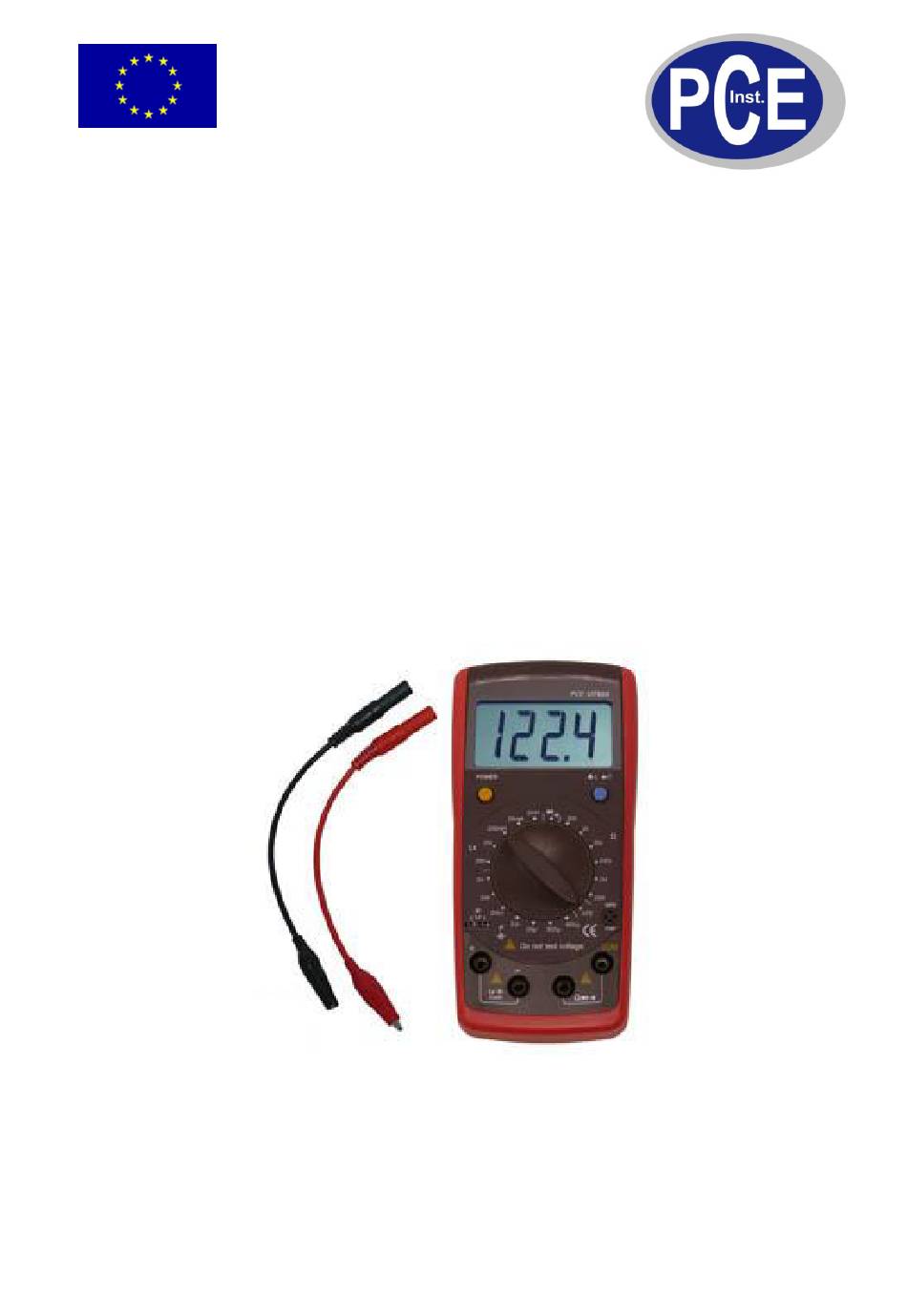

Kapazitätsmessgerät PCE - UT 603
Version 1.1
24.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-UT 603
Inhaltszusammenfassung für PCE Instruments PCE-UT 603
- Seite 1 www.warensortiment.de PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Kapazitätsmessgerät PCE - UT 603 Version 1.1 24.10.2011...
-
Seite 2: Inhaltsverzeichnis
Entsorgung ......................11 Einleitung Das digitale Kapazitätsmessgerät PCE-UT 603 ist konzipiert, um Kapazitätsmessungen (Messbe- reich 2 nF – 600 µF), Induktivitätsmessungen (Messbereich 2 mH – 20 H) und Widerstandsmes- sungen (Messbereich 200 Ω - 20 MΩ) im sauberen und trockenen Umfeld durchzuführen. Des Wei- teren ermöglicht es das Testen von Dioden sowie Transistoren. -
Seite 3: Warnsymbole
BETRIEBSANLEITUNG www.warensortiment.de Warnsymbole Allgemeine Warnung Warnung vor gefährlicher elektrischer Spannung Batteriestand niedrig (ein sehr geringer Batteriestand kann zu Fehlmessungen führen) Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu gefährlichen Situ- ationen kommen. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Vor dem Öffnen des Gehäuses zum Wechseln der Batterie oder Sicherung, bitte alle Messlei- tungen entfernen, da sonst die Gefahr eines Stromschlages besteht. Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des Gerätes und zur Verletzungen des Bedieners kommen Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Versorgung 1 x 9 V Blockbatterie Abmessungen 172 x 83 x 38 mm Gewicht ca. 310g (inkl. Batterie) ≤75 % relative Feuchtigkeit / 0 ... +30 °C Umgebungsbedingungen ≤50 % relative Feuchtigkeit/ -10 … +50 °C Einsatztemperatur : 0 … +40 °C Lagerungstemperatur: -10 …... -
Seite 6: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung POWER-Taste Um das Gerät einzuschalten drücken sie die POWER-Taste. Um das Gerät auszuschalten drücken Sie die POWER-Taste (7) erneut. L/C-Taste Drücken Sie die L/C-Taste (2) um in den Kapazitätsmessungsmodus zu gelangen. Bei nicht betätigter L/C-Taste befinden Sie sich im Induktivitätsmessungsmodus. Messvorbereitungen Vergewissern Sie sich dass das die Batterie einen ausreichenden Ladestand aufweist um Fehlmes- sungen zu vermeiden. - Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Entfernen Sie nach Abschluss der Messung die Messleitungen von dem getesteten Messkreis. Dioden- und Durchgangsprüfung Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der Messung die Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles. Entladen Sie alle Hochspannungs- kondensatoren bevor Sie Dioden und Durchgang prüfen.
- Seite 8 BETRIEBSANLEITUNG www.warensortiment.de 4. Der Summer ertönt stetig wenn der gemessene Widerstand des Objektes ≤10 Ohm liegt. Sollte der gemessene Widerstand des Objektes über 10 Ohm liegen ist nicht sicher dass der Summer ertönt. 5. Im Display wird der gemessene Widerstandswert angezeigt. Sollte im Display eine “1”...
- Seite 9 BETRIEBSANLEITUNG www.warensortiment.de Induktivitätsmessung 1. Bringen Sie den Funktionsschalter (6) in die „Lx“-Position. 2. Wenn die Größe des Messwertes unbekannt ist, benutzen Sie den höchsten Messbereich und verringern diesen, bis ein Messergebnis mit ausreichender Genauigkeit abgelesen werden kann. 3. Stecken Sie die Testkabel in die entsprechechenden Lx-Anschlüsse des Messgerätes. 4.
-
Seite 10: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der Messung die Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles. Entfernen Sie alle Messleitungen bevor Sie mit dem Messgerät Transistoren messen. 1. Bringen Sie den Funktionsschalter (6) in die „hFE“-Position. 2. -
Seite 11: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Re- cyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
