Einstellen Der Endlagen - Becker R7/17M Montage- Und Betriebsanleitung

Einstellung der unteren Endlage
1. Lassen Sie, bevor der Behang mit der Wickelwelle verbunden wird, den Antrieb in AB-Richtung drehen bis dieser selbsttätig
abschaltet.
2. Positionieren Sie durch Nachjustieren der unteren Endlage die Wickelwelle so, dass der Behang leicht mit der Wickelwelle be‐
festigt werden kann.
Einstellung der oberen Endlage
Betätigen Sie den Schalter für die AUF-Richtung. Der Antrieb rollt den Behang auf. Erweitern oder vermindern Sie den Fahrbereich
durch Drehen der entsprechenden Einstellschraube.
HINWEIS
Hinweis für Rollladenanwendung
Montieren Sie keine mechanischen Anschläge, um eventuelle Längenänderungen des Rollladenpanzers zu be‐
rücksichtigen. Sichern Sie die einzelnen Lamellen gegen seitliches Verschieben.
Achten Sie bei der Inbetriebnahme und bei späterem Gebrauch auf einen leichtgängigen und störungsfreien
Lauf des Rollladenpanzers in AUF- und AB-Richtung.
Funktionsprüfung
Lassen Sie zur Endkontrolle den Behang nochmals in beide Richtungen bis zur Endlage laufen.
ACHTUNG
Die Rohrantriebe sind für den Kurzzeitbetrieb (S2/KB 4 min) ausgelegt. Ein eingebauter Thermoschutzschal‐
ter verhindert eine Überhitzung des Rohrantriebs. Bei der Inbetriebnahme (langer Behang, bzw. lange Lauf‐
zeit) kann es zum Auslösen des Thermoschalters kommen. Der Antrieb wird dann abgeschaltet. Nach kurzer
Abkühldauer ist die Anlage wieder betriebsbereit.
Die volle Einschaltdauer erreicht der Antrieb erst, wenn er bis auf Umgebungstemperatur abgekühlt ist. Ver‐
meiden Sie ein wiederholtes Ansprechen des Thermoschutzschalters.

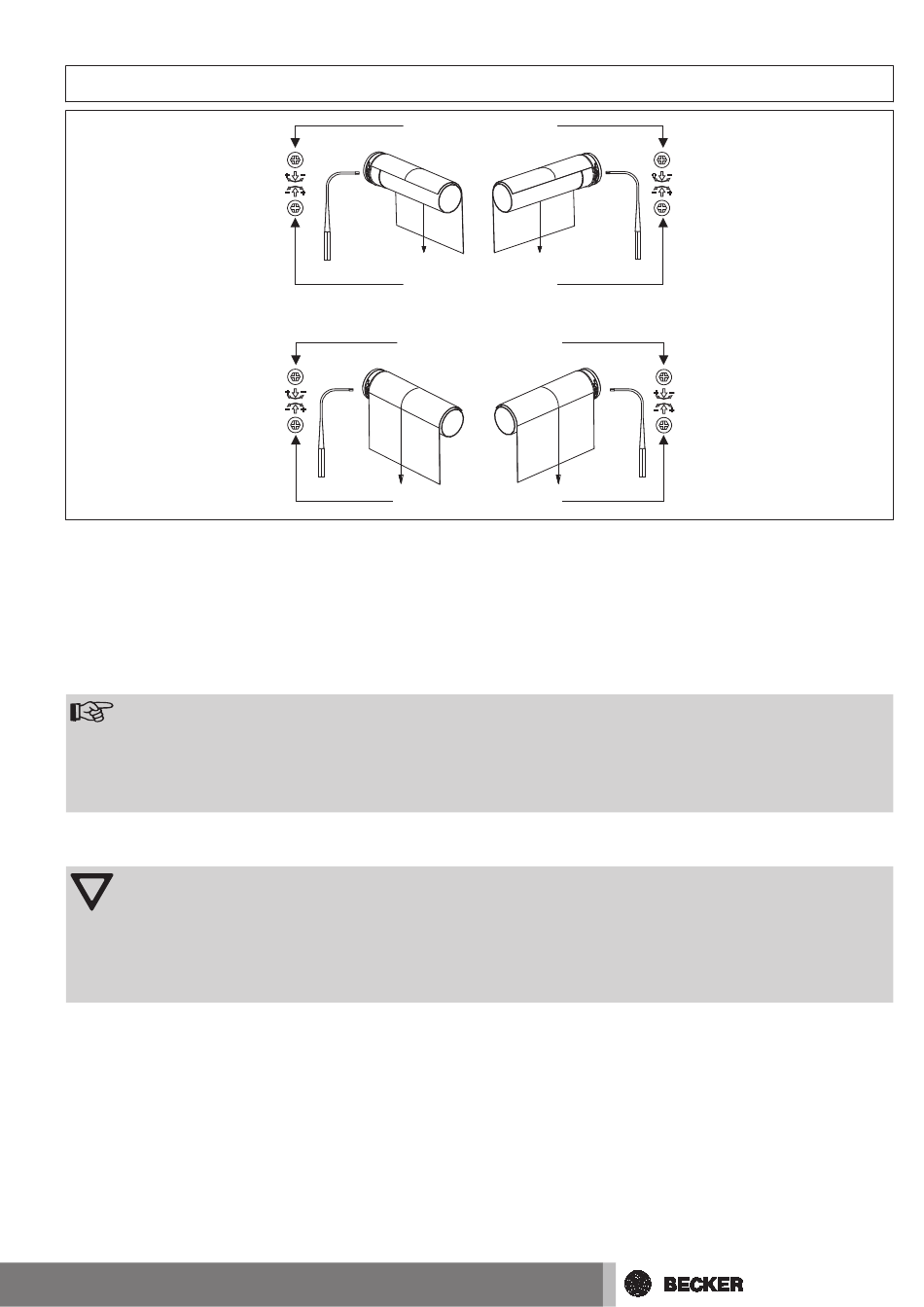

Einstellen der Endlagen

obere Endlage
untere Endlage
untere Endlage
obere Endlage
