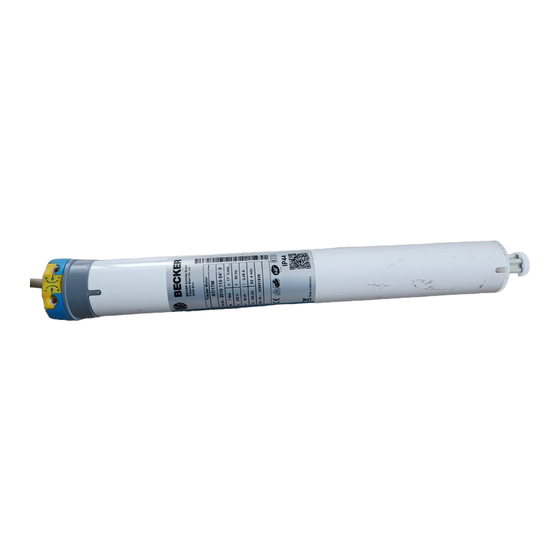

Becker R7/17M Montage- Und Betriebsanleitung

Rollladen- und sonnenschutzantriebe mit mechanischer endabschaltung
Vorschau ausblenden Andere Handbücher für R7/17M:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
R7/17
Ausführung: M
de
Montage- und Betriebsanleitung
Rollladen- und Sonnenschutzantriebe mit
mechanischer Endabschaltung
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker R7/17M

Inhaltszusammenfassung für Becker R7/17M

  • Seite 1 Ausführung: M Montage- und Betriebsanleitung Rollladen- und Sonnenschutzantriebe mit mechanischer Endabschaltung Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhalt ....................................3 Allgemeines ..................................3 Gewährleistung ................................... 4 Sicherheitshinweise ................................4 Bestimmungsgemäße Verwendung ............................6 Montage ..................................... 6 Montage des Antriebs ..............................6 Lösen des Steckzapfens Ø45 ............................. 7 Montage des Mitnehmers mit Mitnehmersicherung ...................... 7 Sichern des Antriebs gegen axiales Verschieben ......................7 Verbinden des Mitnehmers mit der Wickelwelle Ø45 .....................

  • Seite 3: Inhalt

    Inhalt Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: ▪ Für den Einsatz im Rollladenbereich ▪ Für den Einsatz im Sonnenschutzbereich ▪ Leichte Endschaltereinstellung am Antrieb ▪ Kompatibel mit allen Steuerungen des Antriebsherstellers für Rollladen- und Sonnenschutzanwendungen Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. Das Herstellungsdatum ergibt sich aus den ersten vier Ziffern der Seriennummer.

  • Seite 4: Gewährleistung

    Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderun‐ gen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
  • Seite 5 VORSICHT Wichtige Sicherheitshinweise für die Montage und Inbetriebnahme Nichtbeachten kann zu ernsthaften Verletzungen führen. Die Sicherheitshinweise der EN 60335-2-97 sind zu beachten. Bitte berücksichtigen Sie, dass diese Si‐ ▪ cherheitshinweise keine abschließende Aufzählung darstellen, da diese Norm nicht alle Gefahrenquellen berücksichtigen kann.

  • Seite 6: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladen- und Sonnenschutzanlagen be‐ stimmt. Dieser Rohrantriebstyp ist für die Verwendung in Einzelanlagen (ein Antrieb pro Wickelwelle) konzipiert. Dieser Rohrantriebstyp darf nicht im explosionsgefährdeten Bereich eingesetzt werden. Die Netzanschlussleitung ist nicht zum Transportieren des Antriebs geeignet.

  • Seite 7: Lösen Des Steckzapfens Ø45

    Lösen des Steckzapfens Ø45 Der Steckzapfen (2) rastet beim Einschieben automatisch ein. Zum Lösen des Steck‐ zapfens (2) das Sicherungsblech (1) nach oben schieben und den Steckzapfen (2) herausziehen. Montage des Mitnehmers mit Mitnehmersicherung Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des Rohrantriebes auf. Die Ein‐ schubposition der Mitnehmersicherung (2) ist durch seine Form vorgegeben.

  • Seite 8: Montage Des Antriebs In Der Welle

    Montage des Antriebs in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit‐ nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausglei‐ chen. Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen einen passgenauen Einbau des Antriebs. Bei Rundwellen: Klinken Sie vorher das Rohr auf der Motorseite aus, damit der Nocken des Laufringes mit in die Welle geschoben werden kann.

  • Seite 9: Einstellen Der Endlagen

    Einstellen der Endlagen obere Endlage untere Endlage untere Endlage obere Endlage Einstellung der unteren Endlage 1. Lassen Sie, bevor der Behang mit der Wickelwelle verbunden wird, den Antrieb in AB-Richtung drehen bis dieser selbsttätig abschaltet. 2. Positionieren Sie durch Nachjustieren der unteren Endlage die Wickelwelle so, dass der Behang leicht mit der Wickelwelle be‐ festigt werden kann.

  • Seite 10: Hinweise Für Die Elektrofachkraft

    Hinweise für die Elektrofachkraft Die Rohrantriebe mit mechanischer Endabschaltung dürfen nicht parallel geschaltet werden. Verwenden Sie zur gleichzeitigen Ansteuerung mehrerer Antriebe entsprechende Steuerungen des Antriebsherstellers. Verwenden Sie zur Ansteuerung der Auf- und Abrichtung den Außenleiter L1. Sonstige Geräte oder Verbraucher (Lampen, Relais, etc.) dürfen nicht direkt an die Anschlussleitungen der Antriebe angeschlossen werden.

  • Seite 11: Technische Daten Ø45

    Technische Daten Ø45 R7/17M Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 17 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung [W] Nennstromaufnahme [A] 0,45 Betriebsart S2 4 Min. Schutzart IP 44 Kl. Rohrinnen-Ø [mm] Emissionsschalldruckpegel [dB(A)] ≤ 70 Was tun wenn...? Störung...

  • Seite 12: Anschlussbeispiele

    Anschlussbeispiele Bedienung mit Einzeltaster 230V Einzeltaster...
  • Seite 13 Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Zentral Steuergerät Netz 230V / 50Hz Zentralleitung 230V / 50Hz (Anschluss weiterer Steuerungen) Gruppe 230V / 50Hz Individual Individual 230V / 50Hz 230V / 50Hz...

  • Seite 14: Konformitätserklärung

    Konformitätserklärung...
  • Seite 16 2010 300 596 0a 09.10.2013...
